主板独有技术及特色介绍

　　技嘉独家2倍铜电路板设计，提供电源相位与零组件之间足够的电力，以轻松掌控比一般负载更高的电力需求，并降低处理器外围等关键区域在电源供应时所产生的废热，以确保主板可以完美处理超频时额外增加的电力需求，这对提高产品稳定度是非常重要的课题。同时，主板内建技嘉独家DualBIOS技术，这项技术可以保护您计算机相当重要的组成部份——BIOS。技嘉DualBIOS技术意味着您的主板会内建包括主BIOS和备用BIOS两颗实体芯片，让用户远离病毒入侵、硬件毁损、超频设置错误或BIOS更新过程中电源故障所造成BIOS毁损。

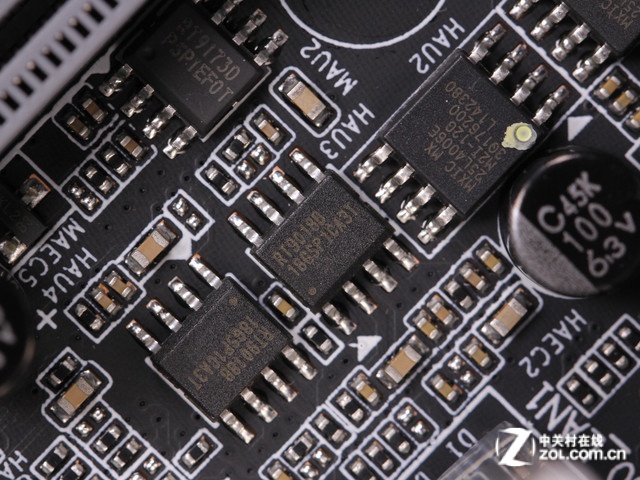

两颗实体BIOS芯片

　　技嘉的Q-Flash Plus技术，能够在无CPU的前提下轻松刷写新版BIOS。用户只需要将下载下来的最新BIOS储存到FAT或FAT 32格式的U盘中，并将BIOS更名为GIGABYTE.bin，之后把U盘插在主板上特定的USB插槽并开机，系统便会自动更新BIOS。整个过程中您完全不需要按任何按键，甚至连处理器及内存都不需要安装。凭借ITE EC8951E控制芯片的协助，技嘉X99主板的BIOS可在你的系统无法启动时自动进行BIOS更新。在BIOS更新的过程中，插槽旁的LED会持续闪烁，直到更新程序完成才停止，这时用户就可以正常启动系统了。

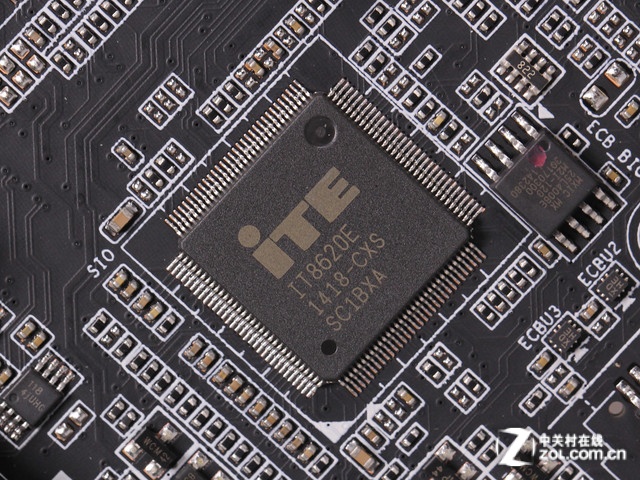

Q-Flash Plus控制芯片

　　通过主板上的扩展插座，用户可以连接额外的雷电扩展子卡，提供高达20 Gb/s的传输带宽，相较于上一代架构最高仅提供10 Gb/s 新的设计可提供2倍的带宽。除了提升高速储存设备的性能并展现令人难以置信的数据传输速度之外，更可通过菊链串接高达12个外接设备，甚至达到三屏显示输出的效果。

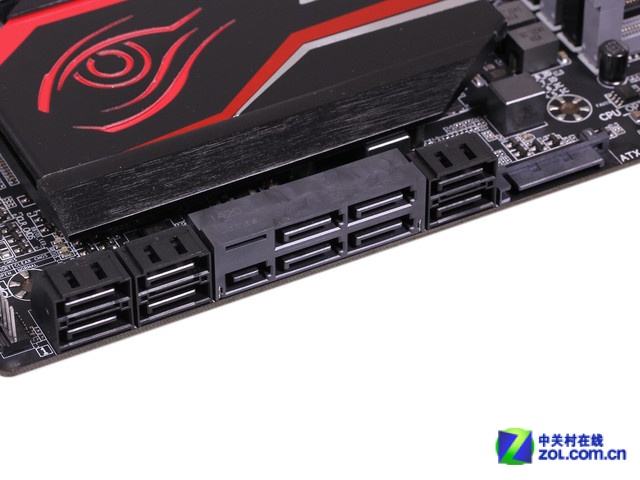

SATA-E磁盘接口

　　为满足不同用户对于各类磁盘的使用需求，该主板还带有全新的SATA-E接口，提供比现在SATA接口更高的性能，数据传输率高达10Gb/s。SATA-E接口通过在同一个接口上集成PCI-E通道及两个SATA 3.0接口，让玩家可以依需求选择使用PCI-E或SATA存储设备。其中在运行PCI-E通道时的核心架构为纯PCI-E讯号传输，没有传统SATA的传输层、链结层等元素干扰，不会造成信号传递延迟，可让存储设备的性能大为提升。

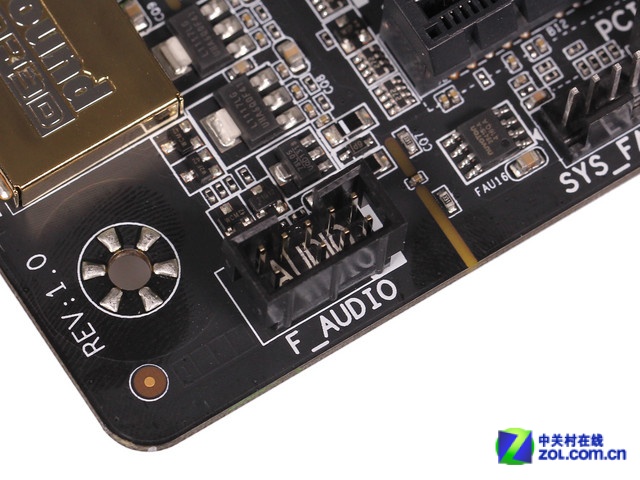

螺丝安装孔

　　值得一提的是，该主板加大了螺丝安装孔位缓冲区及铜接地点面积，通过这样独特的设计来减少螺丝安装孔附近的零组件，因螺丝安装过程失误所造成的不必要损坏。同时加大的铜接地点设计，能有效降低电磁的干扰，进而降低系统因电磁干扰所造成的损坏。接下来，我们将对本次测试平台的性能进行测试。
