最少配备4相?主板供电如何设计最合理

    随着CPU技术的发展，制作工艺也随之快速发展。如果想要提高CPU的性能，那么更高的频率、更先进的核心以及更优秀的缓存架构都是不可或缺的，而此时自然也需要以制作工艺作为保障。几乎每一次制作工艺的改进都能为CPU发展带来最强大的源动力。

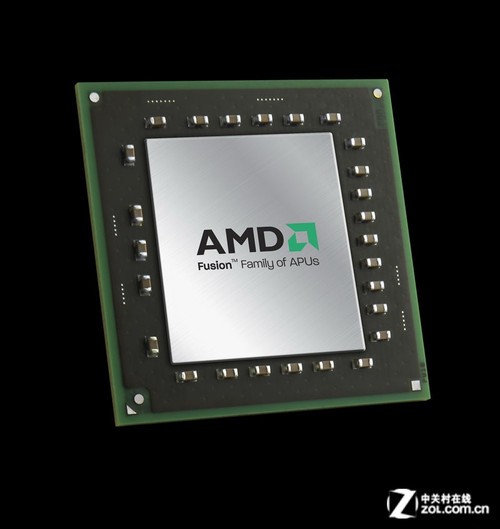

AMD的APU集成度已经相当高

    制作工艺的提升，意味着处理器在不增加芯片体积的前提下，在相同体积内可集成更多的晶体管，使芯片的功能得到扩展。毫无疑问，信位宽度越小，晶体管的极限工作能力就越大，这也意味着更加出色的性能。对于处理器而言，更先进的制作工艺，可以让处理器获得更高的主频，更低的功耗，集成更多的功能模块，而且新的制作工艺令集成更多缓存变得轻而易举。

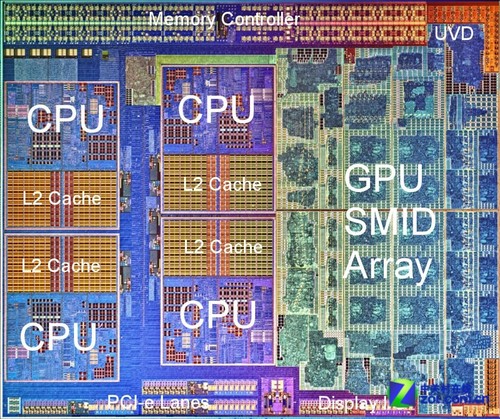

APU内部架构图

    制作工艺对于CPU微处理器的重要性不言而喻，无论是提高主频还是集成更多的缓存又或是改进新的核心，这些都需要更为强大的制作工艺作为支撑。此外值得一提的是，制作工艺的提升，有助于降低处理器功耗，但这是在相同晶体管数量前提下。而处理器厂商在提升处理器制作工艺的同时，为提升处理器性能和功能，利用先进制作工艺，在同等体积的芯片内，集成了更多的晶体管和其它的功能模块，虽然性能提升但是功耗却保持不变。

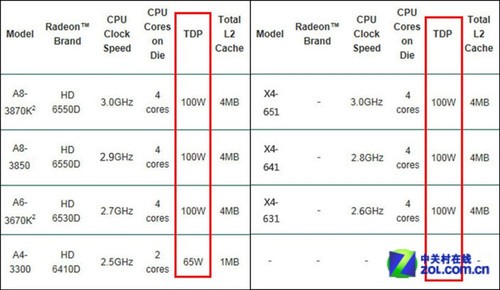

APU的TDP相对较高

    以AMD APU处理器为例，从我们挑出的目前主流几款FM1接口处理器中可以看到，虽然AMD FM1接口处理器采用32纳米制作工艺，但我们可以看到AMD官网所公布的处理器TDP数据，高端四核处理器依旧保持100W的TDP功耗设计，而主流双核产品也同样没变，采用65W的TDP功耗设计。
