最少配备4相?主板供电如何设计最合理

    随着CPU技术的发展，制作工艺也随之快速发展。如果想要提高CPU的性能，那么更高的频率、更先进的核心以及更优秀的缓存架构都是不可或缺的，而此时自然也需要以制作工艺作为保障。几乎每一次制作工艺的改进都能为CPU发展带来最强大的源动力。

AMD的APU集成度已经相当高

    制作工艺的提升，意味着处理器在不增加芯片体积的前提下，在相同体积内可集成更多的晶体管，使芯片的功能得到扩展。毫无疑问，信位宽度越小，晶体管的极限工作能力就越大，这也意味着更加出色的性能。对于处理器而言，更先进的制作工艺，可以让处理器获得更高的主频，更低的功耗，集成更多的功能模块，而且新的制作工艺令集成更多缓存变得轻而易举。

APU内部架构图

    制作工艺对于CPU微处理器的重要性不言而喻，无论是提高主频还是集成更多的缓存又或是改进新的核心，这些都需要更为强大的制作工艺作为支撑。此外值得一提的是，制作工艺的提升，有助于降低处理器功耗，但这是在相同晶体管数量前提下。而处理器厂商在提升处理器制作工艺的同时，为提升处理器性能和功能，利用先进制作工艺，在同等体积的芯片内，集成了更多的晶体管和其它的功能模块，虽然性能提升但是功耗却保持不变。

APU的TDP相对较高

    以AMD APU处理器为例，从我们挑出的目前主流几款FM1接口处理器中可以看到，虽然AMD FM1接口处理器采用32纳米制作工艺，但我们可以看到AMD官网所公布的处理器TDP数据，高端四核处理器依旧保持100W的TDP功耗设计，而主流双核产品也同样没变，采用65W的TDP功耗设计。

    既然处理器的功耗没变，那么作为为处理器提供动力，保证处理器稳定运行的主板，在供电设计上也不能丝毫的大意。为什么这么说呢？一般主板供电模块的最基础设计，是采用1个电感+一组电容+2个MOS管，组成1相供电。这样的供电设计，可以保障每相能承受25W的CPU功率。

主板上的处理器供电非常重要

    因此，假如主板采用3相供电设计，那么主板只能支持TDP功耗最高为75W的CPU处理器。这样的供电设计对于AMD 65W TDP功耗设计的主流双核处理器是足够了，但是高端的四核处理器却远远不够，100W的TDP功耗设计最起码需要4相供电才能满足。

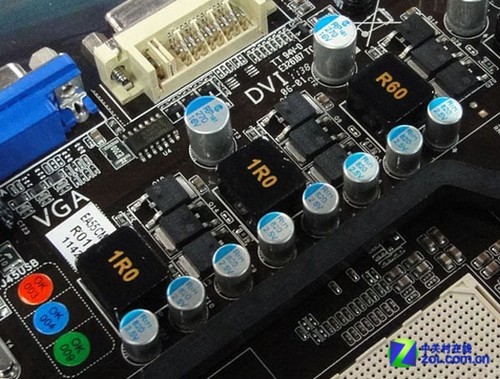

劣质的供电设计往往不能满足APU的需求

    主板供电模块的设计，关系到处理器乃至整个平台能否正常、稳定的运行，充足的供电相数以及针对性的供电设计是其中的关键。但是目前市场上部分主板，为了节省产品制作成本，在主板面积、用料上大幅度缩水，特别是供电模块部分，部分主板甚至只采用三相供电设计。

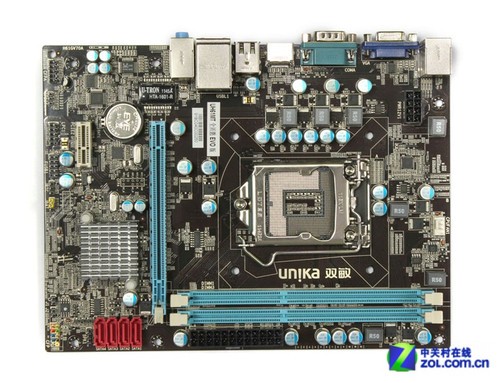

双敏主板的供电设计让人放心

    供电相数缩水，会让供电模块滤波效率下降，影响处理器的工作稳定。同时各供电相也会因长期处于高负荷工作状态，导致供电模块温度急剧上升，影响原件的使用寿命，甚至直接烧坏。

    双敏为用户能够拥有更优秀的使用体验，让用户计算机平台能长期、稳定的运行，提出了“拒绝3相，最低4相，主流5相，稳定压倒一切”的供电革命概念，针对AMD APU系列处理器特性和功耗设计，量身打造主板，推出了一系列的4相、5相供电设计的A55/A75芯片组主板。

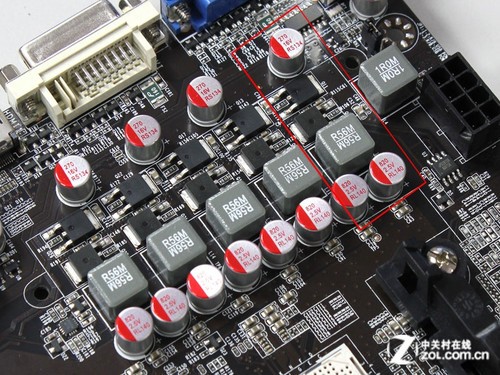

双敏最低采用4相供电A55主板

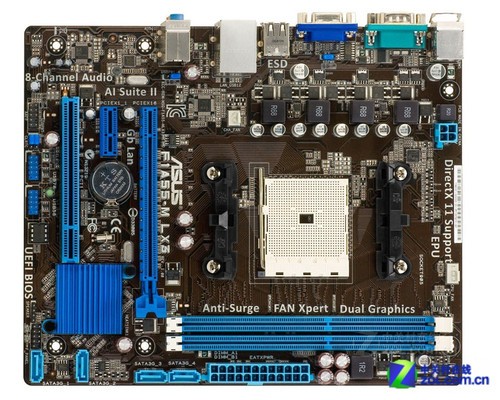

华硕最低采用4相供电A55主板

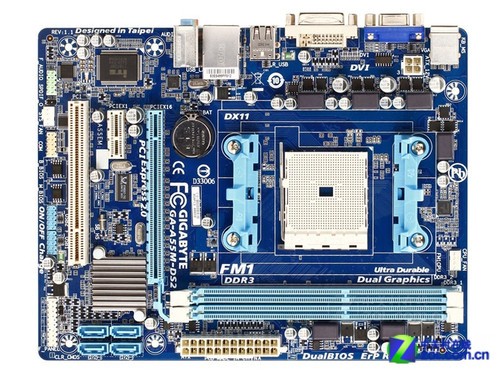

技嘉最低采用4相供电A55主板

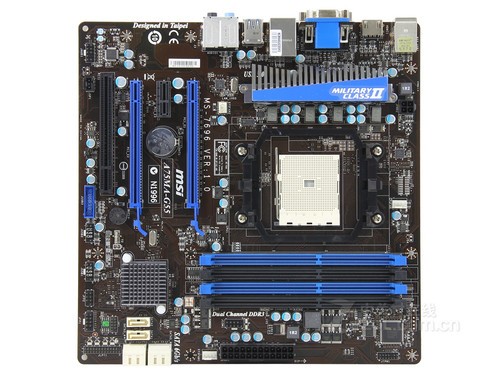

微星4相供电主板

    出于平台运行稳定考虑和APU处理器的特殊融合设计，包括一线和台系主板厂商在主板设计上，都采用了最低四相供电设计，以此来保证对处理器足瓦供电和运行的稳定。

主板供电设计不好会直接影响到平台稳定性

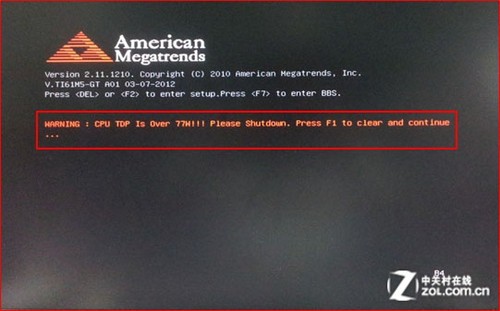

    此外，为保护用户平台使用安全，避免因处理器TDP功耗超出主板供电所设计的功耗，导致平台运行不稳定，部分厂家如双敏还推出了功耗报警功能。当用户组建平台，所使用的处理器超出双敏主板供电设计的安全值，双敏主板会在开机时进行检测，并发出“CPU TDP Is Over”提示，避免因消费者在组建平台时，硬件搭配不当引起平台运行不稳定。

    主板供电不容忽视，因此用户在攒机的时候，需根据自身需求和处理器功耗，选择合适的主板。而目前主流处理器最低TDP设计都再65W左右，因此在挑选主板时，应选择华硕、技嘉或双敏这样，最低采用4相供电设计的主板，才能保证平台稳定运行。
