丰富程度很高 H55主板BIOS解析

　　了解了两套住吧的性能表现，下面让我们通过了解BIOS对比一下H55平台和P55平台针对超频设计上的一些不同之处。都说P55平台是超频玩家的最爱，那么能够支持32nm处理器的H55平台有针对超频加入了哪些设计呢？

昂达魔剑H55主板BIOS解析：

高级芯片组菜单

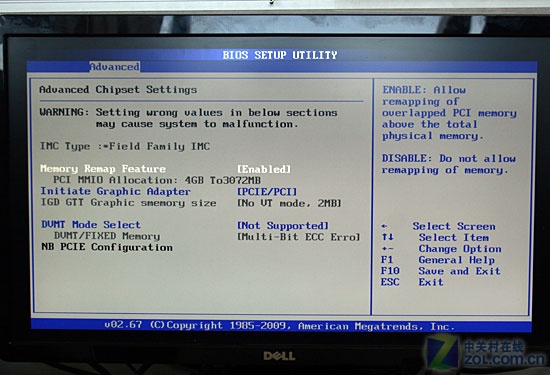

　　H55因为提供了对32nm Clarkdale处理器的支持，因此主板在设计上与P55最大的不同就是加入了图像数据的传输通道，简称FDI通道。因此H55主板BIOS中我们可以对处理器中GPU的核心频率，共享显存的大小等参数进行调试。因为我们的测试平台搭载的是i5-750处理器，所有现在在高级芯片组菜单中相应的设置选项呈灰色。

超频选项菜单

我们进入超频菜单中的高级频率设置选项

　　在这个菜单中我们可以调整处理器的外频，QPI总线的频率、内存的频率等，同时上方显示的是目前系统实时的频率信息。

电压设置选项

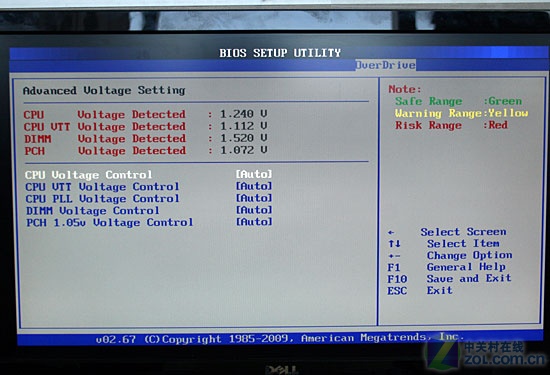

　　在电压设置菜单我们可以看到处理器电压设置，CPU VTT电压、CPU PLL电压以及内存和PCH芯片电压，如果我们使用的是32nm Clarkdale处理器，还能对显示核心的电压进行调整。

内存延迟信息调整
