最好的板载GPU主板 映泰MCP73详细测试

●映泰MCP73系列主板产品介绍

　　游戏和硬件之间的竞争一直以来都在持续，正因为这种竞争的存在而促进了软件业和硬件业的飞速发展，圣经上所说的说“存在极为合理”也不无道理。另外一方面，DX版本的不断升级也拉动了游戏开发产业的不断升级成长，对于玩家来说能够体验更真实的游戏当然是好事，但同时悲哀的是我们不得不付出更多的金钱来购买或者升级更强的硬件设施才能真正畅享这些顶级游戏。

　　不过近年来网络游戏大盛其风，纵贯网吧，几乎塞满了网络游戏的玩家们。当然网络游戏也有一个好处，那就是一般都不需要太强的硬件配置，这样的游戏似乎专门是针对中国国情准备：我们大部分人都置办不起特别强的机器，所以相对门槛较低的网络游戏便成了所有玩家退而求其次的选择。在大多数情况下，入门级别的独立显卡就可以满足网络游戏的需求，此时板载GPU的概念被提出了。

　　作为显卡界的巨人，NVIDIA在GPU上的造诣之高是有目共睹的，而在芯片组领域，NVIDIA也做的同样出色，板载GPU的研发似乎出现在NVIDIA是水到渠成的事，实际上之前NVIDIA的板载GPU都局限于AMD平台，不过最近，代号为MCP73的Intel平台板载7系列GPU芯片组发布，意味着NVIDIA的板载GPU芯片组踏入了Intel的领域。




四款型号芯片组架构解析（点击放大）

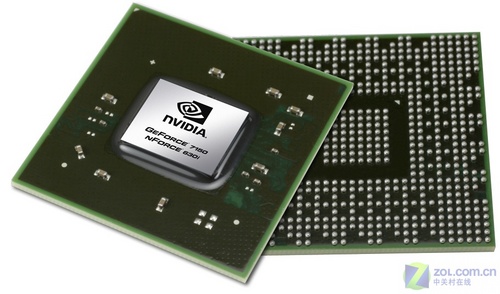

　　这是一次历史性的迈步，这次发布的整合主板芯片组包含四个型号，分别是：GeForce7150+nForce630i、GeForce7100+nForce630i、GeForce7050+nForce630i以及GeForce7050+nForce610i，其中GeForce7050+nForce610i支持1066MHz前端总线，而另外三个型号的芯片组则支持1333MHz的前端总线频率，整合主板支持1333MHz的前端总线频率，其规格已经相当高，完全可以适应目前Intel新推出的1333MHz规格的CPU，而四个型号分别对应不同的市场定位，也使得用户从选择上更好把握。

	NVIDIA GeForce 7150+NVIDIA nForce. 630i	NVIDIA GeForce 7100+NVIDIA nForce. 630i	NVIDIA GeForce 7050+NVIDIA nForce. 610i
CPU	Core2 Pentium D Pentium 4 Celeron D	Core2 Pentium D Pentium 4 Celeron D	Core2 Pentium D Pentium 4 Celeron D
支持的插槽	LGA775	LGA775	LGA775
前端总线	1333 MHz	1333 MHz	1066 MHz
内存频率	DDR2 800	DDR2 800	DDR2 667
DirectX. 9.0 着色器Model 3.0 支持	是	是	是
Vista Premium	是	是	是
集成 HDMI	是	是	否
HDCP 支持	是	是	否
DVI支持	是	是	否
图形时钟	600 MHz+	600 MHz	500 MHz
PCI-Express总线	1 x16 2 x1	1 x16 2x1	1 x16 2 x1
SATA/PATA驱动器	4/2	4/2	4/2
SATA 速度	3Gb/s	3Gb/s	3Gb/s
RAID	0,1,0+1,5	0,1,0+1,5	0,1
NVIDIA MediaShield. 存储技术	是	是	是
Ethernet以太网	10/100/1000	10/100/1000	10/100
USB端口	10	10	8

　　本文的主角是映泰带来的基于GeForce7系列板载GPU芯片组的主板，它们分别是：TF7150U-M7、TF7100P-M7以及GF7050V-M7，实际上映泰推出的产品从型号上就很好辨认其“内在”：TF7150U-M7基于GeForce7150+nForce630i芯片组组合；TF7100P-M7基于GeForce7100+nForce630i的芯片组组合；而GF7050V-M7则基于GeForce7050+nForce610i的组合。当然，规格上的不同也造就了价格上的差异，这三块主板的定位也各不相同，文章中我们将为你详细介绍。

●主板赏析——TF7150U-M7

　　这块主板采用的芯片组集成了目前IGP主板中最强的GeForce 7150图形显示核心，支持Shader Model 3.0，分辨率最高可达1920x1440 @75Hz。同时在外围设备上，它支持一个IDE接口、并增加SATA II接口到4个，然后强化了磁盘性能。它支持RAID可以实现RAID 0,1,0+1,5和JBOD、此外它提供多达12只 USB2.0接口和符合Vista标准的8ch HD高保真音频特效，它还可外接PCIE X16规格的全速独立显卡，升级空间巨大。

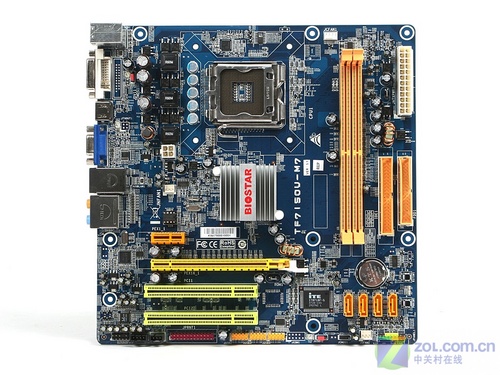

主板全貌

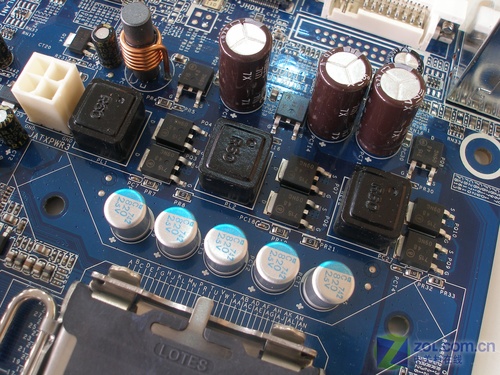

主板CPU供电部分

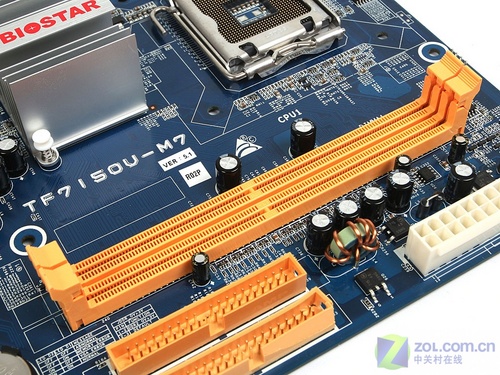

主板内存插槽及内存供电

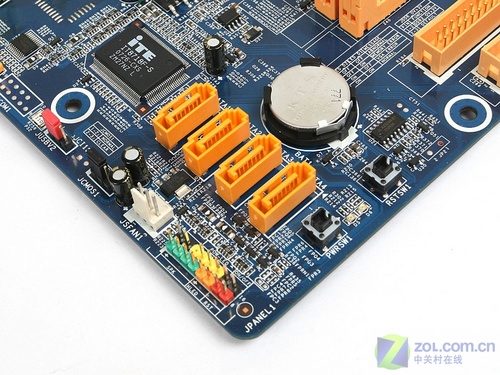

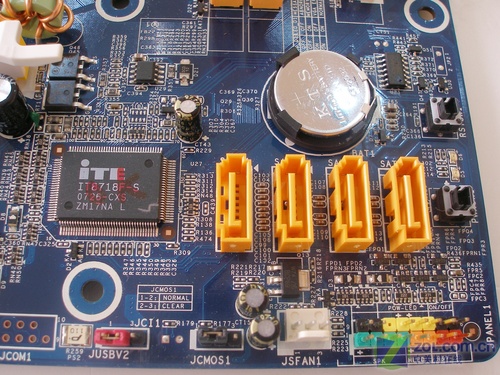

主板磁盘接口

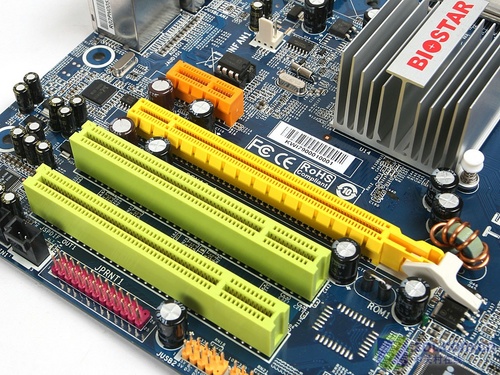

主板扩展插槽

主板I/O背板接口

●主板赏析——TF7100P-M7

　　TF7100P-M7和TF7150U-M7同属于映泰的TF系列，我们可以从产品图片中看出两者的相似之处，同样有着TF系列的经典配色，同样的做工品质。因为采用了GeForce7100的GPU显示核心，所以主板同样提供了HDMI的接口，从布局来看，同属TF系列的两款主板在布局上几乎一样，而用料也都颇为精良：无论是CPU供电部分还是内存供电模组都是如此。从背板接口上我们也几乎难以辨别这两款主板的差异，可以认为两者的差异仅仅在板载GeForce7的GPU规格上的差别。

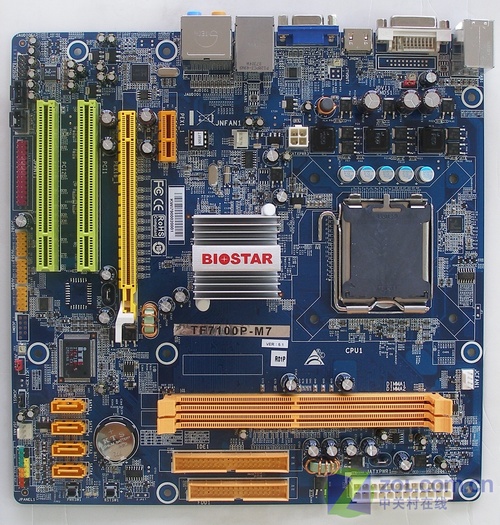

主板全貌

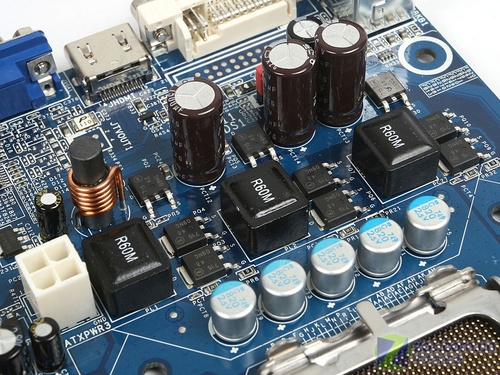

主板CPU供电部分

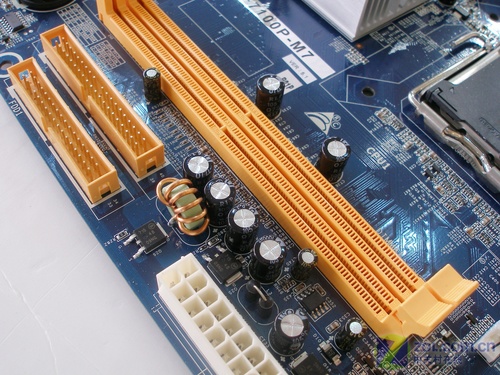

主板内存插槽及内存供电

主板磁盘接口及快捷DIY按钮

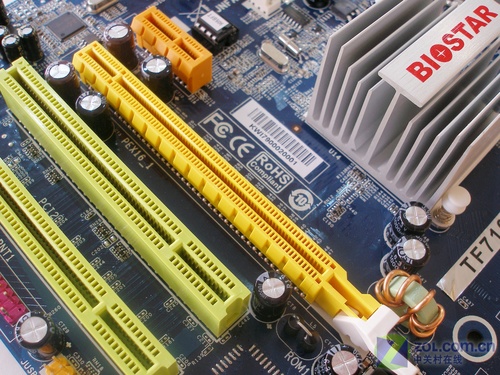

主板扩展插槽及显卡供电

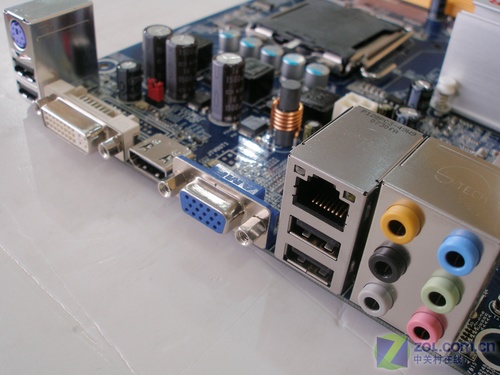

主板I/O背板接口

●主板赏析——GF7050V-M7

　　映泰GF7050V-M7基于GeForce7050+nForce610i的芯片组组合，作为规格相对最低的一款，其售价也是三款中最为低廉的，不过这并不意味着功能上的缺失，实际上由于PureVideo并未在MCP73主板上加入相应的支持，因此在视频播放上并无太大的影响。由于板载GPU的核心频率有差异，因此三者的显示性能会在测试中有差异体现。不过可以预见的是这款主板的售价将非常具备竞争力，其销售主力理应是购买力不高的学生人群。

主板全貌

主板CPU供电部分

主板内存及内存供电

主板磁盘接口

主板扩展插槽


主板板载音效及网络芯片

主板I/O背板接口

●测试平台构成及测试软件介绍

　　在本次测试中，我们将使用简体中文版Windows XP Professional+SP2版本以及Windows Vista 32bit的操作系统，关闭所有Windows开机启动项，并不对操作系统进行任何优化，用以获取最大的系统稳定性与兼容性。所有测试软件运行过程中均使用“Windows XP”和Windows Vista的默认桌面主题和“最佳效果”以获得最平等的测试环境。我们将关闭屏幕保护、休眠、系统还原以及自动更新等功能，并统一使用公版主板和显示芯片组驱动程序，为获取最为真实原始的客观评测数据提供基础。最后需要说明的是，测试中所涉及的产品参数以及主板和显示芯片组驱动程序都会在测试平台说明中给予相应注释。

系统硬件构成
处理器	Intel Core2 Duo E2140
主板芯片组	GeForce7150+nForce 630i
内存	2 x 512MB Extreme Edition DDR2 1066+ （Run:400MHz/4-4-4-12/2T）
硬盘	HITACHI 320G
显卡	Onboard GeForce7150
桌面显示设置	1280 x 1024 @ 32-bit @ 75Hz
电源	全汉350W
平台驱动及基础软件
系统	Windows Vista & Windows XP SP2
芯片组驱动	nVidia SMBUS 4.62 For Vista32 & For XP
显示驱动	N/A
DirectX 版本	DirectX 10 & DirectX 9
基本测试软件
Super PI_1.5 MOD
EVEREST
3DMark 2003
3DMark 2005
3DMark 2006
Sciencemark 2.0
三维游戏测试项目
Company Of Heros
F.E.A.R
WOW:TBC

●显示性能基础测试

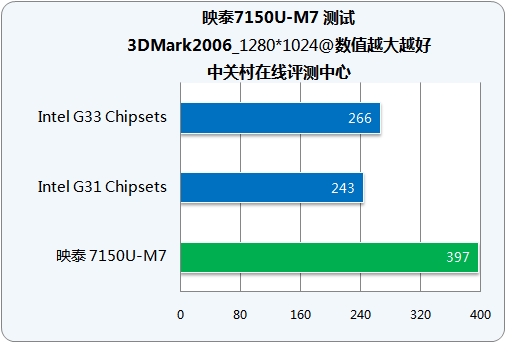

　　3Dmark 06是目前为止最新版本的3DMark，所有测试都需要支持SM3.0的DirectX 9硬件，并且支持HDR特性，这款软件的最终得分里CPU性能占有不小的权重，因此它更适宜分析整个系统的3D加速能力，而其CPU测试部分的眼科程度甚至已经超越了一般的拷机软件，所以3DMark2006对于系统的稳定性也有着不小的考校作用。

　　3DMark2005同样出自Futeremark，　它是完全基于DirectX 9 3D API的测试软件，并全面改用微软提供的HLSL进行渲染引擎的编写，以让引擎自动适应测试显卡的硬件架构。在Geforce 7时代，由于架构的相关以及测试软件的特性，NVIDIA产品单纯在这款软件中的测试分数会比ATI的Radeon X1000系列略微吃亏，不过这种局面在GeFroce 8系列时代已经不复存在。

　　虽然已经步入2007年，但3DMark2003却依然老而弥坚，由于Futuremark出产软件的严谨作风，3DMark2003拿到现在来进行测试依然毫不显得过时，其测试项目虽然已经略显单薄，但国际上依然常常采用这款测试软件作为测试软件之一来使用，所以我们依然加入这款测试软件的相关测试项目。

●系统基础效能测试

　　系统的基础效能是我们除了显示效能之外最为关注的一项指标，通常我们都使用类似Everest之类的效能测试软件和Sciencemark之类的间接测试评估软件对系统整体的效能做出相应的测试。Everest将直接测试出系统的效能数值，因此结论相对直观，相对来说Sciencemark和SuperPI则用得分来说明问题，这更需要长期的结果积累。

 ○Everest

 ○Sciencemark 2.0 32bit

 ○SuperPI

●南桥性能测试

　　磁盘性能一直是和用户联系比较深的，实际上测试中我们能够很明显地看出不同的磁盘性能所带来的测试数据的差异，在日常应用中，磁盘性能的效应将潜移默化地影响我们的日常工作效率，同时，南桥的性能测试也是主板测试中必不可少的部分，我们在这里将要测试的是南桥磁盘性能。我们的测试磁盘本身的性能指标比较平均。我们使用了HDTach和HDTune作为磁盘测试的基准测试软件，其中HDTach选取32M区域全面测试。

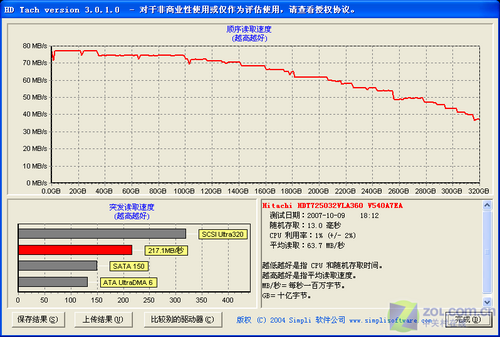

 ○HD Tach

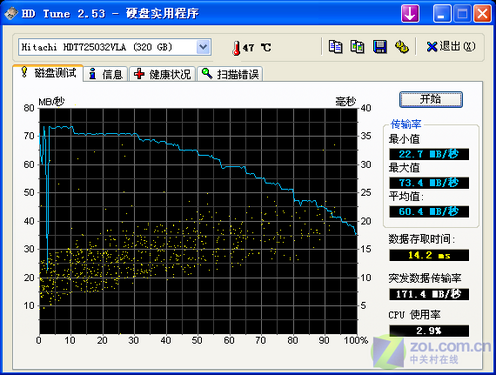

 ○HD Tune

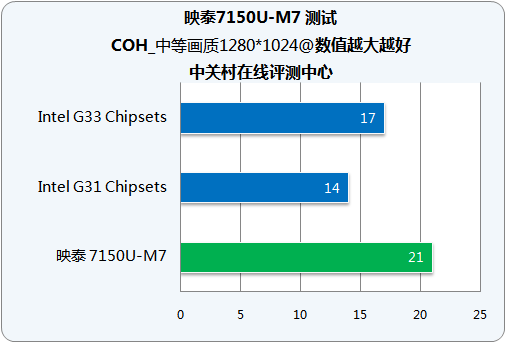

●3D游戏类测试——Company Of Heros

　　《Company Of Heros》是一款全3D即时战略类游戏，二战是几年来长盛不衰的3D游戏题材，Company of Heroes就是从101空降师诺曼底登陆后在欧洲战场血战题材入手的最新战略游戏，这款游戏自带了测试DEMO，不过测试DEMO并不是游戏的场景再现，更像一部二战空降作战的CG动画重放，不过由于其测试的方便和快捷以及测试的稳定性，因此常作为各种测试的必备项目。测试中，我们将画面效果设置为中等。

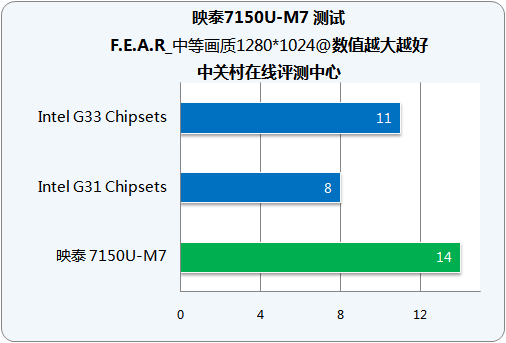

●3D游戏类测试——F.E.A.R

　　和《Company Of Heros》一样，3D第一人称射击类游戏《F.E.A.R》也自带了测试项目，《F.E.A.R》在心理恐惧的气氛营造方面堪称经典，常常有人因为画面过于惊悚而放弃这款游戏，这是名副其实的限制级游戏，不过这款游戏的光影效果还是相当不错的，因此对显卡的要求也相对较高，测试的结果也相对比较客观。画面效果同样设置为中等。

●3D游戏类测试——WOW

　　哪一款网络游戏是目前世界最为流行和最让人疯狂的？答案当然是《魔兽世界》。仅在中国就有百万玩家的《魔兽世界》终于在九月迎来了中国的远征，仅当天，就有超过20W的老玩家重新投入到CTBC的紧张任务和副本中，由于新地区的场景复杂程度提高了不少，所以对GPU的要求也高了不少，由于玩家人数和NPC人数的提高，游戏中的场景也会给内存和显存带来不小的负担，测试中，我们尽量选取了玩家人数不多的路线，并关闭所有特效显示以提高性能，界面视角调整为中等，分辨率为1280*1024，光影效果关闭，垂直同步关闭。

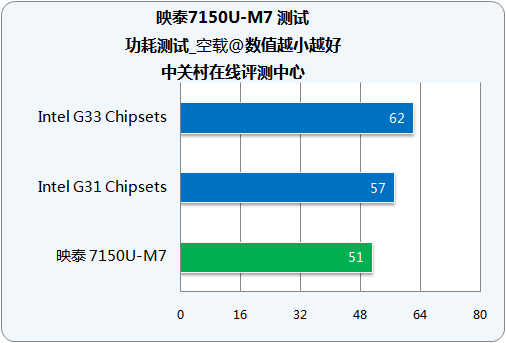

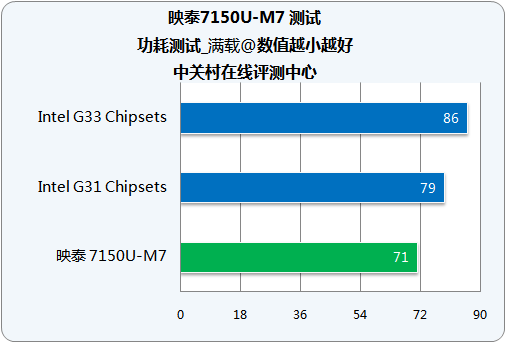

●功耗测试

　　随着国际能源问题的日渐严峻，国际上对于能源的消耗控制也变得严格许多，而中国虽然地大物博、能源丰富，但人口基数太大，因此能源问题也不容乐观。幸好，目前芯片组厂商也在不断尝试将芯片组的工艺改良，能耗也得到了有效的控制，而板载GPU的整合主板则可以比一般独立性主板更好地控制功耗问题——目前显卡已经成了新的“电炉”。

　　功耗测试项目中，我们使用海韵的功率测试仪表进行测试，这样测试出的数据是比较客观和准确的。

●全文总结

　　事实上对于映泰的MCP73，我们认为非常适合学生购买，无论是最高端的TF7150U-M7还是专门为学生定制的GF7050V-M7都相当具有性价比素质，再加上很多学生往往个人PC只会使用四年就会转让，更加方便的机型、更强的兼容性和可扩展性才是学生们最最需要追求的——MCP73全系列都带有全速16x的PCI-E显示接口，我们随时可以升级性能更强的独立显示卡，这也使系统的寿命得到了大大的增强，而目前内存的低价位也使得系统的性能可以用更小的代价来换取。显示性能上我们的确不用担心，网络游戏的显示需求还难不倒显示核心频率达到600MHz以上的NVIDIA GeForce7系列GPU，我们所要做的只是插上足够的内存而已。

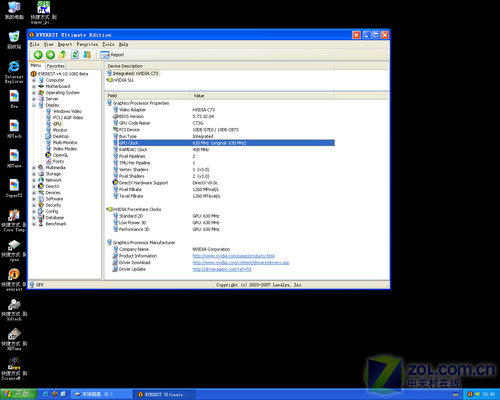

GPU频率达到惊人的630MHz

　　图中看到的是GeForce7150板载GPU的核心频率，仅仅在默认情况下就已经达到了630MHz，这无疑将带来更强的显示性能。


三款不同的芯片组组合

　　当然，最后来说，市场才是关键，实际上整合主板市场的关键在于保证性能的基础上，主板厂商能够给出的价格有多低，这几乎已经是所有消费者的共识了，不过看NVIDIA此次的芯片组定位以及层次分明的定位，相信不同需求的用户还是能够找到合适自己定位的芯片组型号的，而从映泰三款主板的规格和性能来看，我们应该可以找到适合自己实际经济情况的型号。实际上对于我们来说，能在Intel平台上用到NVIDIA的板载GPU本身就是一件令人兴奋的事。

●褒扬尤佳——来自各方的声音

　　编辑观点：映泰是我们评测中心最喜欢做测试的主板品牌之一，不仅仅是其出众的性能，还在于映泰主板上贴心的DIY设计，作为玩家心中的平民超频主板，映泰无疑更加贴近普通玩家。作为评测编辑，我们平时经手测试的主板数量是难以计数的，而映泰却总能够让我们留下如此深刻的印象，如果别人问我映泰主板好在哪里，我会不加意识地回答：性能够强。是的，这是我见过的超频主板中最令人舒服同时也是性价比最高的主板——无论从显示性能还是主板效能来看（相对其规格和性能来说，他的价格也十分合适），映泰都无懈可击，尝试Intel平台上的NVIDIA板载显示，映泰无疑是一个相当不错的选择。

　　网友观点：我喜欢上映泰是从她的TForce系列开始的，还记得当年的C61，对，这就是我的第一台电脑使用的主板，我记得当时C61也就是映泰最强，我身边的兄弟朋友们好多都被我介绍而配了这块主板，到现在都没有一个说不好的，映泰可没少给我挣面子，哈哈。现在NVIDIA又发布了Intel平台的整合主板了，说实话我很想换平台，玩了这么久的AMD，真想玩玩Intel平台，特别是现在Intel的处理器这么火热。如果换平台的话，我还是选择映泰，至少我知道，选映泰是不会后悔的。

　　学生观点：万岁！终于考上大学了，十年寒窗熬的差不多了，爸爸妈妈答应帮我买电脑了，我得玩游戏，看电影，哦，当然还必须下载资料学东西。不过爸妈只承诺最多给我3500元来配机器，疯了，难道只能配整合主板？天，我的魔兽世界啊。还好，哥们跟我说，NVIDIA正发布了MCP73系列，感觉NVIDIA在显卡方面挺靠谱，又在Intel平台发布芯片组，值得尝试，问哥们有啥推荐的，他说映泰不错。网上看了看，确实很实在，不说啥了，周末直接杀到卖场买了。十年来的电脑梦想啊，终于要实现了。
