未通过防ESD设计的主板存在怎样的隐患？

　　各主板厂商为了预防ESD问题也纷纷开始制定自己的测试等级和试验方法，然而ESD防护是一个系统的过程，从主板前期设计，元器件的储存，搬运，到SMT，DIP上线，包装出货，维修，最后到客户使用，每个环节都不允许疏漏和失误。从制造过程看ESD，对于有一定规模和实力的厂家基本能做到符合规范，不会有太大隐患，但从前期关键的设计角度来看，各厂商的做法就是良莠不齐，由于主板行业竞争激烈，为了压低成本追求更多利润，很多厂商简化ESD电路甚至完全摈弃，这种不负责任的做法导致板子到客户手里后很容易就会出现故障或报废。

与顶星防ESD主板相比，无防ESD设计的主板产品所存在的安全隐患同样可以大致归纳为如下五点：

　　1、若没有合适的静电防护，有时在开机瞬间就很有可能把Super I/O毁坏，以致电脑不能正常工作。（因为人体所带的静电每时每刻都存在只是因体质大小不同，在开机的瞬间它会传到Super I/O里，把Super I/O击穿）。

　　2、USB设备的种类是越来越多，像这种支持热插拔的设备在插拔的过程中是很容易产生静电的。严重的话很有可能会把南桥击穿。以前就出现过这种情况，在用HP的一款打印机（插拔时），USB信号线上的杂信达到40多伏，南桥很容易被击穿。

　　3、在受到干扰时，尤其是静电的影响。轻则显示效果比较差，严重的话北桥和显示器都很有可能毁坏。

　　4、如果防雷击没有做好的话，在打雷闪电的时候网卡很容易被毁坏。

　　5、PS/2过流保护、EMI、ESD对键盘、鼠标的保护作用都很重要，如果ESD保护措施没做好，静电测试时键盘很容易毁坏。

结语：

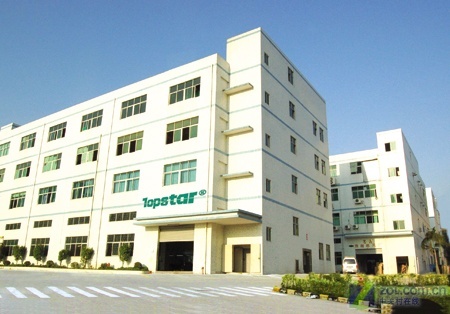

顶星科技工业园区

　　作为国内知名的主板大厂，顶星显然不会使上述情况出现在自身主板之上。顶星有着自己标准的实验室和专业静电模拟发生器（俗称静电枪），要求ESD测试人员严格参照国标试验方法操作。分别模拟用户在使用主板时环境中的ESD对主板的影响，利用静电枪对容易受静电损害的部位进行电枪放电测试，电压范围分别从+/-4KV、+/-6KV、+/-8KV到+/-15KV，每个电压档位至少20次（高于国标中的10次），经过电压放电后系统正常的主板才被视为通过。这种ESD模拟试验以前只有笔记本或品牌机准系统厂商才会用到，应用到单独主板上的例子很少，目前大多数主板厂商没有自己的实验室和静电枪，也不要求做ESD模拟试验，可以看出顶星科技在这方面是处于遥遥领先的位置的。
