◆规格高还不够 主板细节设计详解

    除了较高的规格外，媲美独立声卡的音效的板载声卡以及大幅优化游戏网络的网卡是不少游戏主板的主打特性之一，映泰GAMING Z97W就是采用独立音频区域设计和Killer杀手网卡，为游戏玩家带来卓越的游戏体验。当然，如果玩家选择了选配的游戏指挥盒的话，不仅能体验到高品质的音效还能作为系统状态指示仪来使用。

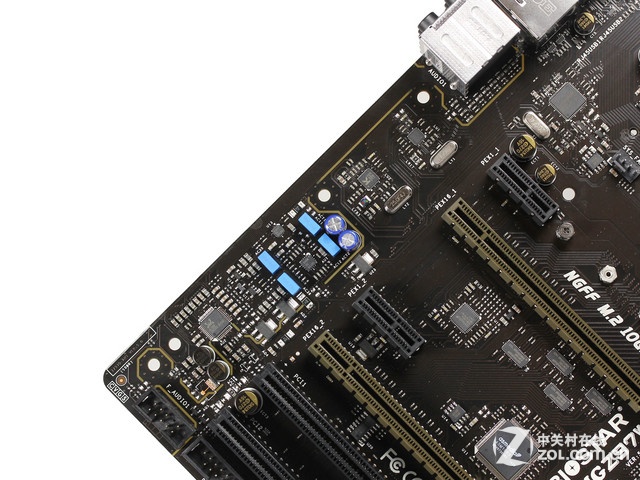

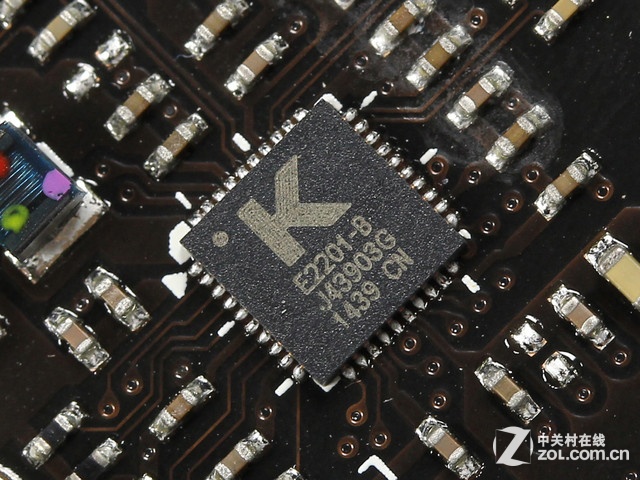

Killer网卡和独立音频区域

    Killer杀手网卡是大多数游戏主板的标配，不过在映泰GAMING Z97W上同时还提供了Intel I218-V网卡芯片，双网卡引擎能自动侦测游戏流量，确保游戏应用的网络优先级最高，将给游戏带来最低的延迟。而音频部分，采用的是映泰一贯的Hi-Fi音频硬件设计：独立的PCB分割，专业音频电容，无需独立声卡就能让用户乐享游戏音效。

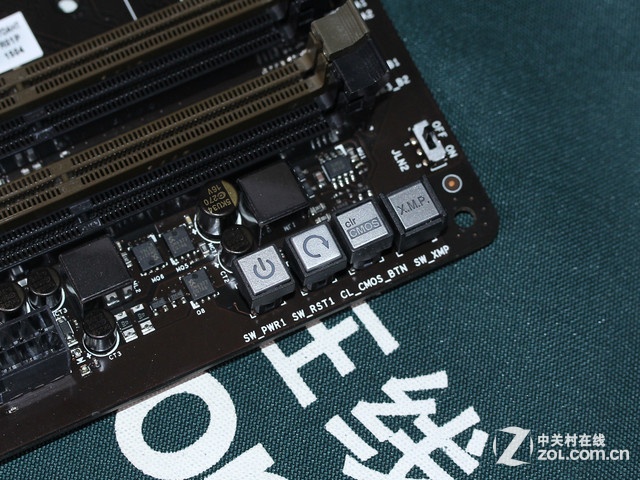

板载智能开关

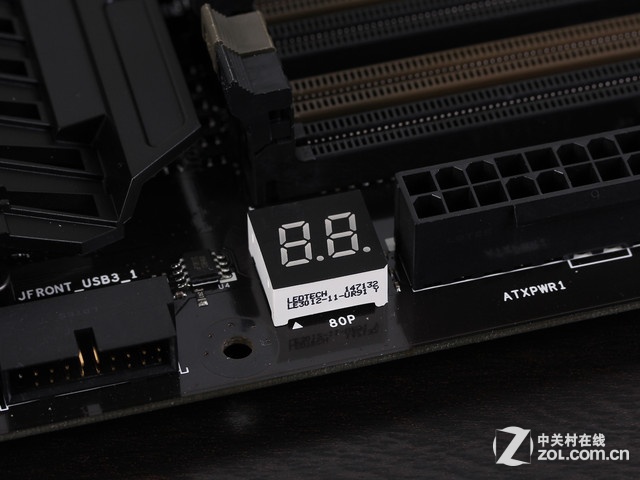

板载指示器

    映泰GAMING Z97W不仅是专为游戏玩家设计，还给极限超频用户提供了更多便利。板载XMP按键可以一键将支持XMP的内存加载到预设的频率，主板提供的LN2（液氮模式）开关，可以让主板在极低温下启动，从而在液氮的超低温环境的情况下将CPU频率超到更高。

    当然如果超频失败，XMP按键旁边的清除CMOS按键就是一件还原BIOS，十分便利。还有一点就是主板有一个指示器，当系统启动时此指示器会显示开机自检代码，帮助用户检测硬件故障，启动后会显示当前CPU的温度。

映泰游戏指挥盒

    映泰GAMING Z97W支持在GAMING Z97X上标配的游戏指挥盒，其实就是封装在盒子中的独立声卡，可以安装到机箱前置面板的光驱位，从某种意义上讲，独立声卡距离主板信号的干扰源要远得多。其不仅仅是独立声卡，从上图中我们可以看到游戏指挥盒（GAMING PANEL）左边有三个斜条白色LED灯，这分别对应CPU、VGA、DDR，这算是一个诊断指示灯，如果开机时指示灯不亮如说明有故障；右边的准星LOGO是CPU温度指示器，在70度以下为绿色，70-90度之间为黄色，90度以上则是红灯警示。
