◆华擎 H97M纪念版主板规格介绍

    既然是一款主打性价比的H97超频小板，主板当然不能和动辄1500元以上的高端主板相比，但在规格方面至少可以满足用户的使用需求，在本次测试的开始我们还是想要将主板的具体规格介绍一下，相信DIY老玩家都能通过这部分对这款纪念版主板有一个整体的把控。

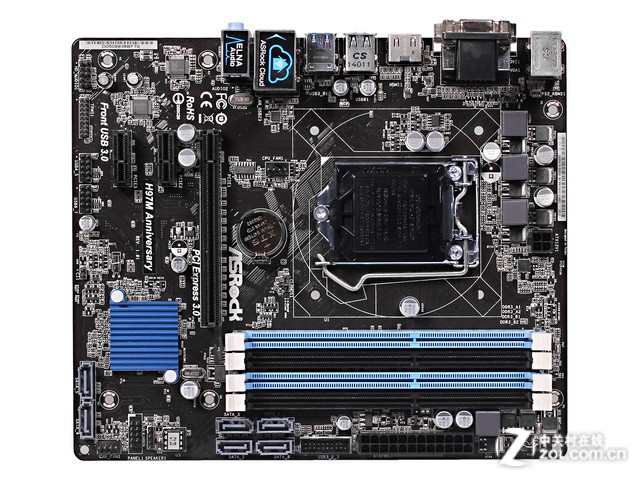

华擎 H97M纪念版

    华擎 H97M纪念版采用了mATX紧凑型PCB板型，规格上走了传统中庸路线，不过传统系列的配色风格较上一代8系主板有了细节上的变动。mosfet与南桥主控散热片紫色给主板添加了一些生机，相比纯黑色要更加有立体感。

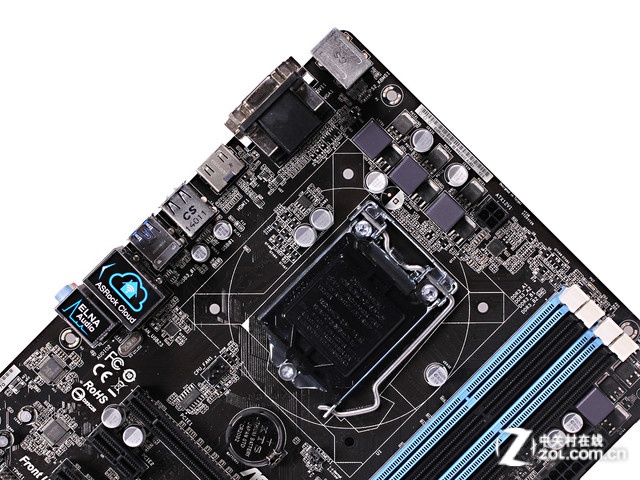

CPU核心及供电部分

    CPU核心供电部分，采用了成熟的4相供电设计，由于CPU以及集成VRM电压调节模块，所以也给单纯的供电相数提供了一定的减压。在用料上，华擎致力于使用高品质的材料生产最好的主板，所以华擎主板上的电容为固态电容，这些固态电容持久耐用，性能表现超稳定。

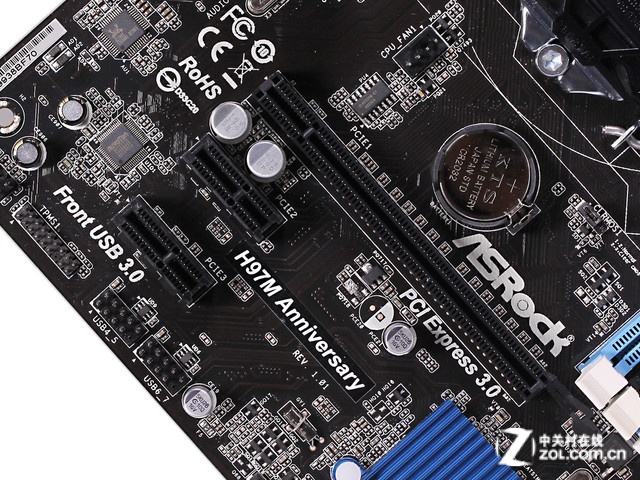

拓展插槽部分

    华擎 H97纪念版采用mATX小板设计。显卡插槽采用PCI-E 3.0标准，PCI-E插槽方面有一个PCI-E X16显卡插槽和两个PCI-E X1插槽，另外还有6个SATA III接口。可以看出，H97纪念版设计十分简洁。

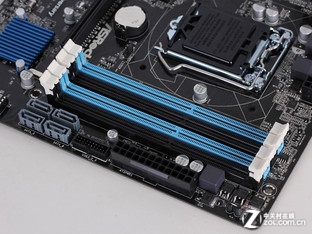

 内存插槽及磁盘接口部分

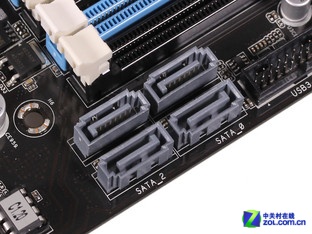

    内存插槽部分，主板提供了四条DIMM DDR3插槽，支持双通道的内存拓展，最大频率上限可达3000MHz（内存超频情况下），最大拓展容量为32GB，满足了性能玩家对大容量内存的需求。磁盘接口上，主板提供了6个SATAIII接口，同时为了装机走线的选择方便，还采用了4个垂直主板、2个水平主板的接口方向设计，从小板的空间和实际使用情况上考虑，还是比较妥当的。而SATAIII除了支持一般的机械硬盘，市面上采用SATAIII接口的固态硬盘也是最普及的，6个SATAIII接口还对磁盘Raid提供了足够的支持，高速与安全兼而有之。

背板接口部分

    背板I/O部分也是主流规格：6个USB2.0接口，3个USB3.0高速接口，1组PS/2键鼠通用接口，1组高清视频输出接口（VGA、DVI、HDMI），1个网络接口，1组多声道音频接口。整体规格上来看，华擎 H97M纪念版保证了用户的使用需求，同时并没有太夸张的硬件设计，这更多的显然是从性价比上考虑。至于主板的CPU超频性能，后面我们会进行理论性能测试。
