华硕P5WDG2-WS和P5WD2-E主板最主要的区别是它是面向专业用户和工作站用户的，所以P5WDG2-WS配有两个PCI-X-133接口和八相供电系统，而相比前者它的多媒体性能则有所削弱，比如音效芯片只支持一个而不是三个杜比支持。

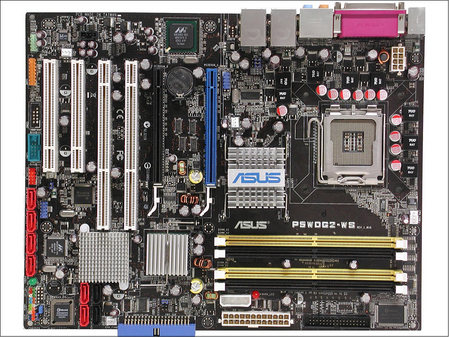

Asus P5WDG2-WS Premium Edition主板（点击放大）
Asus P5WDG2-WS Premium Edition主板
|
Asus P5WDG2-WS (Rev. 1.01g) | |
| 平台 | Sockel LGA775 |
| 北桥芯片 | Intel 975X (Rev. C0) |
| 南桥芯片 | Intel 6702PHX |
| 电源 | 八相稳压 |
| BIOS | 0401 (01/16/06) |
| Clock Chip | ICS 954123CGLF |
|
Clock Setting in BIOS |
Measurement |
| 266.6 MHz(FSB1066) | 267.1 MHZ(+0.12%) |
| SPD Memory TimingRecognition | Timing Result |
| DDR2-667 | CL 4.0-4-4-8 |
|
接口 | |
| 接口类型 | onboard/IO-panel |
| USB 2.0 | 4/4 |
| IEEE1394 | 1/1 |
| 串行接口 | 1/无 |
| 并行接口 | 无/1 |
| 游戏接口 | 1/无 |
| 网络 | 无/2 |
| 无线网络 | 无/无 |
| SATA | 8/9 |
| 模拟音频 | LineIn CD/7.1 Cannels |
| 数字音频 | 无/optical Out、SPDIF Out |
| 插槽和接口 | onboard only |
| PCIe 16x | 2 |
| PCIe 4x | 无 |
| PCIe 1x | 无 |
| PCI | 2 |
| IDE(PATA) | 2 |
| CPU风扇接口（4针） | 1(2 channels) |
| 系统风扇接口（3针） | 3 |
|
硬盘接口 | |
| ICH7 | 1x IDE (ATA100) 4x SATA (RAID 0，1，5，10) |
| Marvell 88SE6141 PCIe | 4x SATA (RAID 0，1，0+1，5) 1x IDE (ATA133 RAID 1，0，0+1) |
|
网络 | |
| Marvell 88E8053 PCIe | 1x 1 Gbit/s LAN |
| Marvell 88E8053 PCIe | 1x 1 Gbit/s LAN |
|
音频 | |
| Realtek ALC882M 7.1 | AC97 or High Definition Audio |
|
IEEE1394 | |
| 德州仪器 TI 43AB22A | 2x 1394a (400 Mbit/s) |
