"技"压群雄 6款顶级975X十项全能测试

编者按：

　　本文译自国外专业IT网站www.tomshardware.com。TomsHardware今年五月做了这次大型评测，并对未来的市场进行了预测，从现在的情况来看，旧的奔腾（Pentium）系列处理器转由全新Core 2系列处理器取代已经成为既成事实。虽然英特尔对应Core系列的主力芯片组为P965，但是作为连接两个世代处理器的顶级芯片组——975X也不失为搭建Core平台的好选择。虽然本次评测没有使用Core处理器，但是它的评测还是非常有意义的。本次翻译时间较紧，加之本人水平有限，不免会出现错误，希望广大网友批评指正。以下是各部分的导航，方便网友们各取所需，点击图片直接进入。

原文链接






　　2006年的夏天处理器市场颇不平静，AMD正在进行主要平台转换的大业，而英特尔也选在这个时候，将旧的奔腾（Pentium）系列处理器转由全新Core 2系列处理器取代。

　　英特尔“扣肉”的初次登场，就用2.66 GHz的Core 2 Duo E6700处理器打败了AMD的Athlon 64 FX-60处理器，虽然这次的测试是由英特尔自己组织的，就我们（TomsHardware）的同步测试结果对英特尔的新处理器的性能有些许的质疑，但是我们也确定英特尔在2006年夏天就可以很快的改进性能和能耗进而胜过AMD重新取得领先。

　　当然，AMD在德克萨斯州的处理器研发中心也不是吃素的，高举统一平台的大旗，用940针脚的AM2平台全面取代了主流的Socket 939和低端的Socket 754平台。可惜的是新的AM2平台在性能上并没有明显的提升，尤其Socket 939和AM2处理器在相同频率下的差距非常有限，虽然新支持DDR2-800的内存控制器在理论上的规格相当大的提升，但实际的性能和支持DDR400的Socket 939系统相比则并没有什么差距，不过，DDR2在成本节省上的好处是非常明显的，消费者很快的就可以用今天买1或2GB内存的价格买到2或4GB，如果你要问我什么需要2GB以上的内存，对不起，不要问我，去问问微软新的操作系统Vista。

　　虽然AMD现役的90纳米制程技术还比不上英特尔的65纳米米制程，但是超微AMD已经着手开始进入65纳米制程，我们相信超微仍会盯紧其silicon-on-insulator制程技术，等到良品率能够达到要求时就会再与对手一较高下。

　　目前市场上到处充斥着可以支持奔腾4、奔腾D和新Core 2系列处理器的主板，不过请大家在购买Core 2主板时要先行确认其是否支持特殊的规格，因为旧的主板可能无法通吃新旧处理器。

　　我们特别选出几片目前的顶级975X主板来进行此次测试，虽然市场上不乏使用Nvidia芯片组的主板，但是nForce4即将被nForce 500系列芯片组所取代，所以这次我们决定先排除这些主板。

975X主板横测即将开始

    其实在2006年年初就已经有采用975X芯片组的主板出现了，但是当时的产品寥寥无几。从技术上来说975X芯片组与一年前就已经上市的955X芯片组相比，它们都支持FSB800和FSB1066的前端总线，支持DDR2-667内存，都提供16 PCI Express插槽，955X系统芯片只支持一个显卡插槽，而975X可以支持两个x16插槽，都插入显卡时每一个可以以x8的方式运行，我们很高兴的知道ATI的CrossFire双显卡的技术可以适用于任何一片975X主板。对于FSB1066前端总线的支持保证了Core 2 Duo E6XXX系列处理器在975X主板上的使用。

英特尔975X芯片组

    975X相比上代产品有更好的超频的能力，这是因为内存控制器能够与前端总线同步——双通道的DDR2-800内存（400MHz）可以跑FSB800、双通道DDR2-1066内存（533 MHz）可以跑FSB1066，但是我们的经验告诉我们最快的DDR2内存不一定适用于所有的主板，所以选购的时候一定要注意内存的兼容性。

    975X支持六个额外的PCI Express通道，可以组合成一个x4和两个x1插槽的组合或者四个x1插槽的组合。PCI插槽有六个，四个SATA接口最多可以支持300 MB/秒的传输速率，并且支持Native Command Queuing（NCQ）技术，现在有越来越多的光驱使用SATA接口，使这个接口的更加重要，正是因为这样，所以此次参测的主板都增加两到四个不等的SATA插槽。

    975X的磁盘阵列功能支持RAID 0、RAID 1、RAID 0+1和RAID 5。真正最有效的是可以同时组成两种不同的磁盘阵列，比如：你可以在两块硬盘中各50％空间做RAID 0，提供给操作系统使用；同时你可以设置另一个RAID 1磁盘阵列专门保存你的重要资料，这样做的好处是当其中一个硬盘挂掉时，操作系统会崩溃，但是重要资料还是可以完好的保存在另外一个硬盘之中。

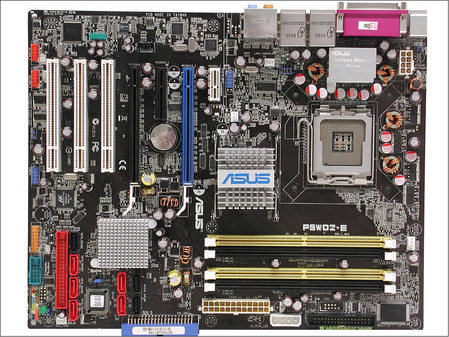

Asus P5WD2-E Premium主板（点击放大）

Asus P5WD2-E Premium (Rev. 1.01g)
平台	Sockel LGA775
北桥芯片	Intel 975X (Rev. C0)
南桥芯片	Intel ICH7R (82801GB)
电源	四相稳压
BIOS	0403 (03/03/06)
Clock Chip	ICS 954123CGLF
Clock Setting in BIOS	Measurement
266.6 MHz(FSB1066)	267.1 MHZ(+0.12%)
SPD Memory TimingRecognition	Timing Result
DDR2-667	CL 4.0-4-4-8
接口
接口类型	onboard/IO-panel
USB 2.0	4/4
IEEE1394	2/无
串行接口	1/无
并行接口	无/1
游戏接口	1/无
网络	无/2
无线网络	无/无
SATA	8/1
模拟音频	LineIn CD/7.1 Cannels
数字音频	无/optical Out、SPDIF Out
插槽和接口	onboard only
PCIe 16x	2
PCIe 4x	1
PCIe 1x	1
PCI	3
IDE(PATA)	2(4 channels)
CPU风扇接口（4针）	1
系统风扇接口（3针）	3
硬盘接口
ICH7	1x IDE (ATA100) 4x SATA (RAID 0，1，5，10)
Marvell 88SE6141 PCIe	4x SATA (RAID 0，1，0+1，5) 1x IDE (ATA133 RAID 1，0，0+1)
网络
Marvell 88E8053 PCIe	1x 1 Gbit/s LAN
Marvell 88E8053 PCIe	1x 1 Gbit/s LAN
音频
Realtek ALC882M 7.1	AC97 or High Definition Audio
IEEE1394
德州仪器 TI 43AB22A	2x 1394a (400 Mbit/s)

　

华硕取消了背部的串口，但是还是提供了扩展插槽

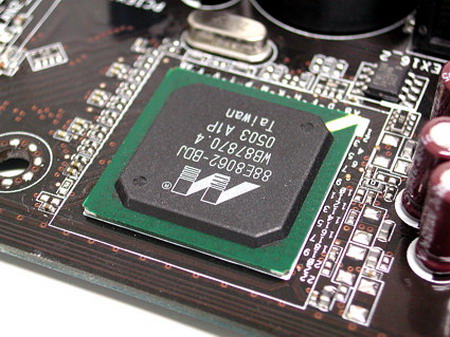

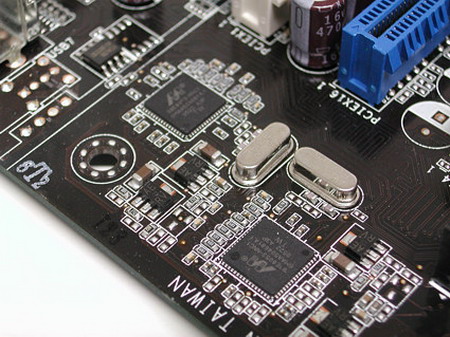

两颗Marvell 88E8053 Gigabit以太网控制器

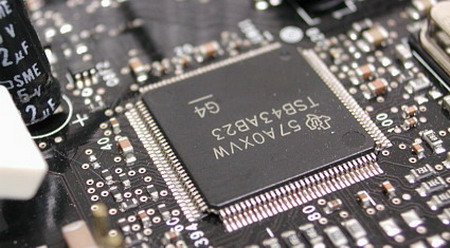

德州仪器的IEEE-1394a 火线控制器

拿掉显卡才能更换COMS电池

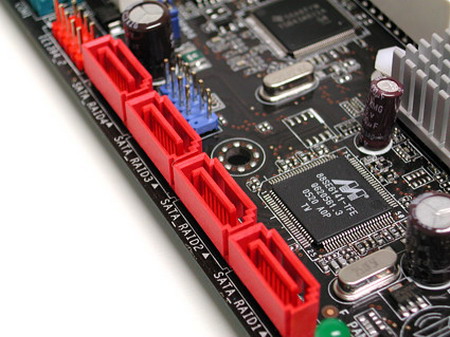

Marvell公司的88SE6141 SATA控制芯片为主板提供了8个SATA II接口和1个UltraATA/100光驱接口，注意后面的黑色接头是和第4个SATA II接口共用的

    除了南桥芯片中的存储控制器外，华硕还用另外一颗Marvell公司的88SE6141芯片，以提供四个SATA接口和一个传统的UltraATA/100接口，所有的硬盘都可以组成RAID 0、RAID1、RAID1+0等磁盘阵列。主板上还有一个外接的SATA（eSATA）接口，可惜华硕没有准备外接eSATA硬盘的连接线，这条连接线是和一般的SATA连接线不同的。

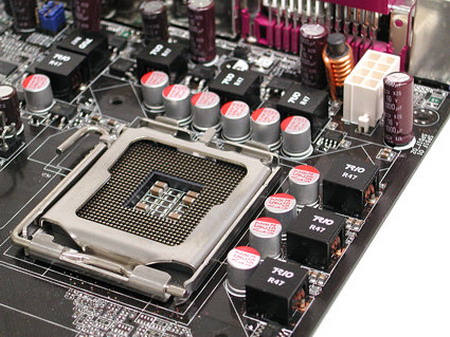

主板采用了四相供电，其中两个还加上了散热片帮助散热

我们使用0403版本的BIOS参加测试

BIOS 电压设定
FSB frequency	100 – 450 MHz (Bios设定)
CPU Core 电压	1.200 - 1.700 V
Memory 电压	1.80 - 2.40 V
FSB Signal 电压	1.20 - 1.50 V
北桥(MCH) 电压	1.50 - 1.65 V
南桥(ICH)电压	1.05 - 1.20 V

如果主板用FSB800（200 MHz），虽然芯片的规格只支持DDR2-667，但是内存速度最高可以选择到DDR2-800

在FSB1066（266 MHz）设置下可以采用DDR2-1066内存

华硕允许用户修改部份CPU参数

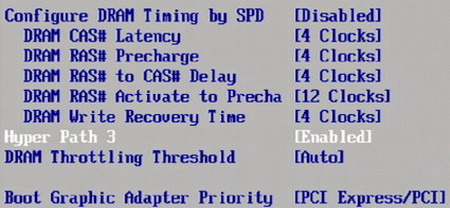

“Hyper Path 3”

可选的内存设定
FSB1066 (266 MHz)	1:XX	FSB800 (200 MHz)
DDR2-400	1.50	n/a
DDR2-533	2.00	DDR2-400
DDR2-667	2.50	n/a
DDR2-711	2.66	DDR2-533
DDR2-800	3.00	DDR2-600
DDR2-888	3.33	DDR2-667
DDR2-1066	4.00	DDR2-800

“Performance Mode”的“Turbo”项会自动给主板增加2MHz的FSB，而且开机画面上不会有提示，我们为了评测的公平没有开启该选项

“PEG Link Mode”为华硕的显卡自动超频功能：“Slow”时不改变显示卡的基本设置，其他选项会让显示卡自动超频

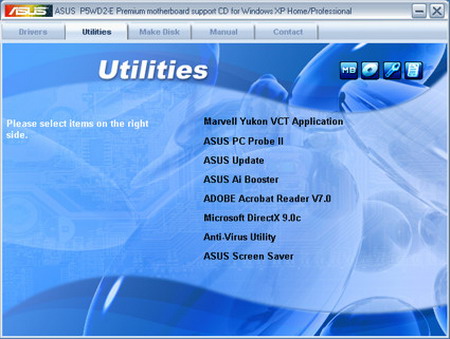

安装光盘片的菜单画面，普通用户完全可以安装所有的软件，但是我们还是决定从华硕网站下载最新版本来进行评测

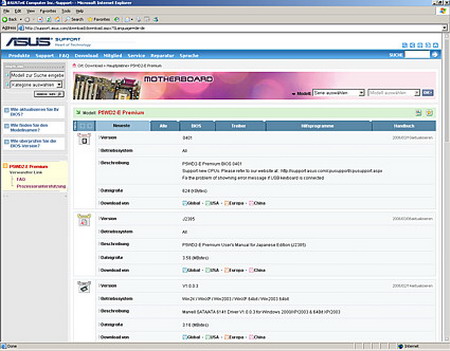

华硕网站提供详细的驱动程序支持，但是相当的复杂

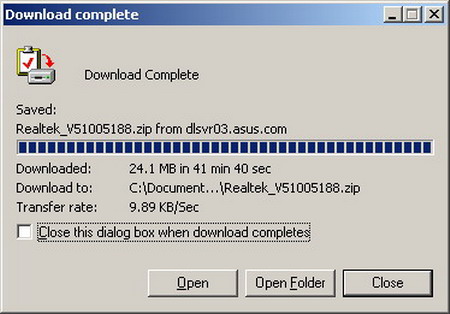

数量众多有时候还是让人头疼的，找起来相当费时间，甚至我们还发现了个别死链。华硕的服务器下载速度相当慢，四个服务器中没有任何一个可以提供超过10kB/秒的速度（TomsHardware数据，不代表中国实际情况）

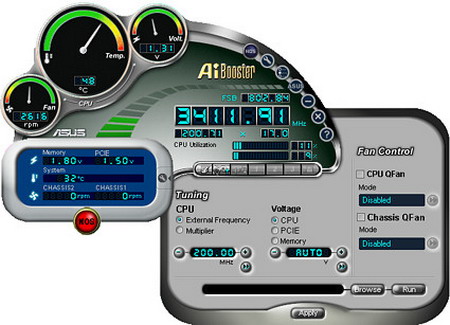

无需重新启动系统的情况下“AiBooster”程序调节FSB和CPU电压

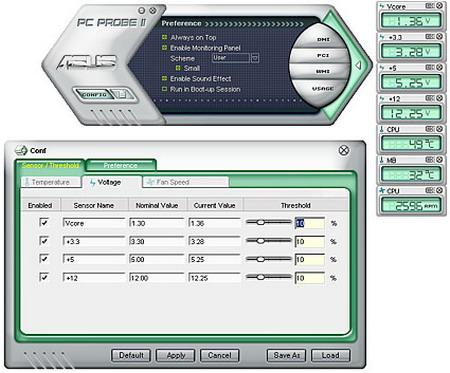

安全监控软件“PC Probe II”会监测电压、温度以及风扇速度等信息

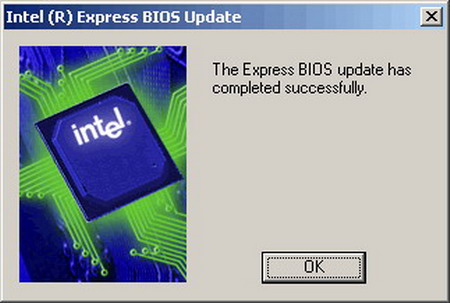

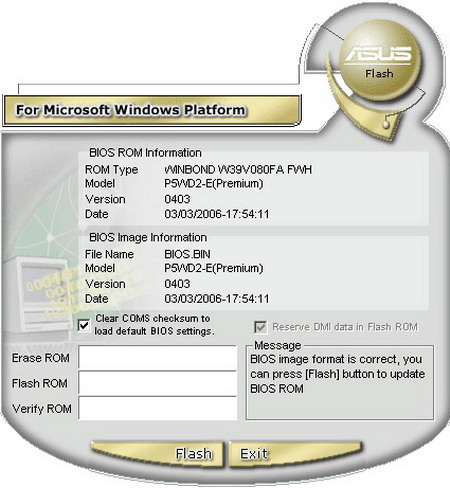

Windows下的BIOS更新以及刷新软件

　　华硕P5WD2-E Premium Edition提供了相当丰富的配件。

软件配件

主板说明书

驱动程序及应用软件

WinDVD

硬件配件

1x 80-pin ATA 排线

1x 40-pin ATA 排线

1x 软驱排线

8x SATA 排线

4x SATA 电源线

1块背部挡板

3个跳线器

1x slot panel for serial port (COM)

1x slot panel with 1x Game and 2x USB

1x slot panel with 1x Firewire (small)

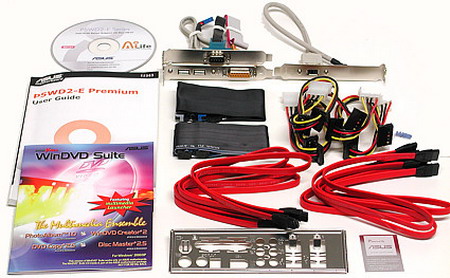

Asus P5WD2-E Premium Edition的配件

    华硕P5WDG2-WS和P5WD2-E主板最主要的区别是它是面向专业用户和工作站用户的，所以P5WDG2-WS配有两个PCI-X-133接口和八相供电系统，而相比前者它的多媒体性能则有所削弱，比如音效芯片只支持一个而不是三个杜比支持。

Asus P5WDG2-WS Premium Edition主板（点击放大）

Asus P5WDG2-WS Premium Edition主板

Asus P5WDG2-WS (Rev. 1.01g)
平台	Sockel LGA775
北桥芯片	Intel 975X (Rev. C0)
南桥芯片	Intel 6702PHX
电源	八相稳压
BIOS	0401 (01/16/06)
Clock Chip	ICS 954123CGLF
Clock Setting in BIOS	Measurement
266.6 MHz(FSB1066)	267.1 MHZ(+0.12%)
SPD Memory TimingRecognition	Timing Result
DDR2-667	CL 4.0-4-4-8
接口
接口类型	onboard/IO-panel
USB 2.0	4/4
IEEE1394	1/1
串行接口	1/无
并行接口	无/1
游戏接口	1/无
网络	无/2
无线网络	无/无
SATA	8/9
模拟音频	LineIn CD/7.1 Cannels
数字音频	无/optical Out、SPDIF Out
插槽和接口	onboard only
PCIe 16x	2
PCIe 4x	无
PCIe 1x	无
PCI	2
IDE(PATA)	2
CPU风扇接口（4针）	1(2 channels)
系统风扇接口（3针）	3
硬盘接口
ICH7	1x IDE (ATA100) 4x SATA (RAID 0，1，5，10)
Marvell 88SE6141 PCIe	4x SATA (RAID 0，1，0+1，5) 1x IDE (ATA133 RAID 1，0，0+1)
网络
Marvell 88E8053 PCIe	1x 1 Gbit/s LAN
Marvell 88E8053 PCIe	1x 1 Gbit/s LAN
音频
Realtek ALC882M 7.1	AC97 or High Definition Audio
IEEE1394
德州仪器 TI 43AB22A	2x 1394a (400 Mbit/s)

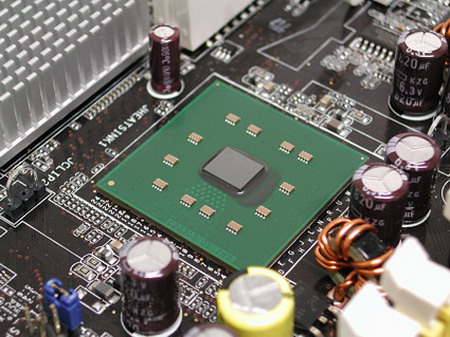

英特尔的6702PHX工作站/服务器级的南桥芯片

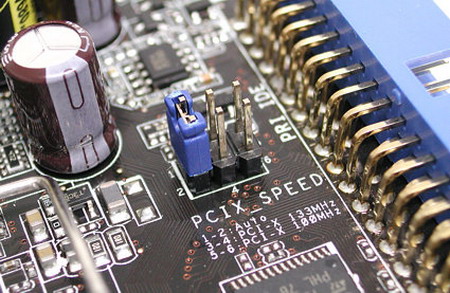

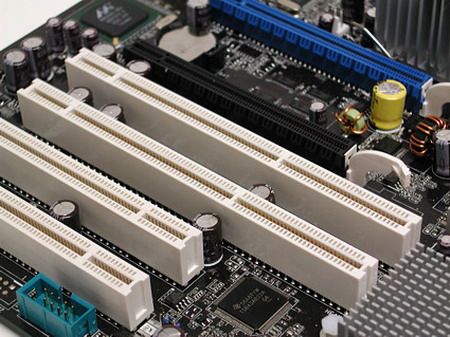

支持两个PCI-X插槽

PCI-X使用64位带宽时，最高速度可以到1.06 GB/秒

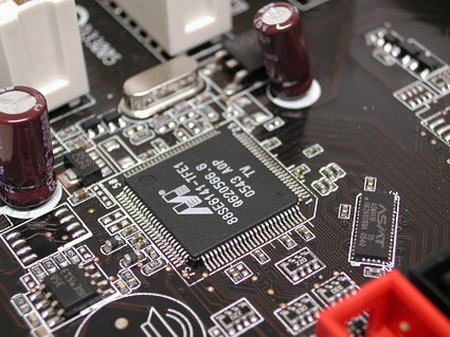

Marvell的88SE6141 PCI Express SATA控制器提供四个四个接口

双千兆以太网络控制器

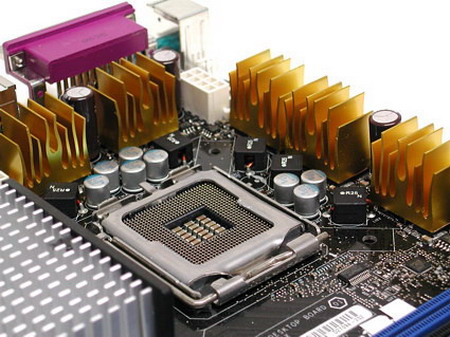

八相电压供电

BIOS

BIOS 电压设定
FSB frequency	100 – 450 MHz (Bios设定)
CPU Core 电压	1.200 - 1.700 V
Memory 电压	1.80 - 2.40 V
FSB Signal 电压	1.20 - 1.50 V
北桥(MCH) 电压	1.50 - 1.65 V
南桥(ICH)电压	1.05 - 1.20 V

可选的内存设定
FSB1066 (266 MHz)	1:XX	FSB800 (200 MHz)
DDR2-400	1.50	n/a
DDR2-533	2.00	DDR2-400
DDR2-667	2.50	n/a
DDR2-711	2.66	DDR2-533
DDR2-800	3.00	DDR2-600
DDR2-888	3.33	DDR2-667
DDR2-1066	4.00	DDR2-800

驱动、软件

    当更换平台时，如果想要使用Windows XP，必须下载最新的英特尔芯片组驱动程序，因为6702PHX和英特尔的主流ICH的驱动是不同的。

配件

软件配件

主板说明书

驱动程序及应用软件

WinDVD

硬件配件

1x 80-pin ATA 排线

1x 软驱排线

8x SATA 排线

7x SATA 排线

4x SATA 电源线

1块背部挡板

3个跳线器

1x slot panel for serial port (COM)

1x slot panel with 1x Game and 2x USB

1x slot panel with 1x Firewire (small)

Asus P5WDG2-WS Premium Edition主板配件

富士康975X7AA主板（点击放大）

富士康975X7AA主板

Foxconn 975X7AA (Rev. 1.0)
平台	Sockel LGA775
北桥芯片	Intel 975X (Rev. C0)
南桥芯片	Intel ICH7R (82801GB)
电源	三相稳压
BIOS	597F1P23 (03/02/2006)
Clock Chip	ICS 9LPR5511CGLF
Clock Setting in BIOS	Measurement
266.6 MHz(FSB1066)	266.1 MHz (-0.25%)
SPD Memory TimingRecognition	Timing Result
DDR2-667	CL 4.0-4-4-12(setup 4.0-4-4-8)
接口
接口类型	onboard/IO-panel
USB 2.0	4/4
IEEE1394	1/1
串行接口	无/1
并行接口	无/1
游戏接口	无
网络	无/2
无线网络	无/无
SATA	5/1
模拟音频	LineIn CD/7.1 Cannels
数字音频	无/optical Out
插槽和接口	onboard only
PCIe 16x	2
PCIe 4x	无
PCIe 1x	2
PCI	2
IDE(PATA)	1(2 channels)
CPU风扇接口（4针）	1
系统风扇接口（3针）	3
硬盘接口
ICH7	1x IDE (ATA100) 4x SATA (RAID 0,1,5,10)
Silicon Image SiL3132CNV	1x SATA (RAID 0,1,0+1,5)
网络
Marvell 88E8053 PCIe	1x 1 Gbit/s LAN
Marvell 88E8053 PCIe	1x 1 Gbit/s LAN
音频
Realtek ALC882	AC97 (High Definition Audio)
IEEE1394
Texas Instrument TSB43AB22A	2x 1394a (400 Mbit/s)

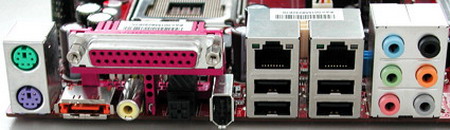

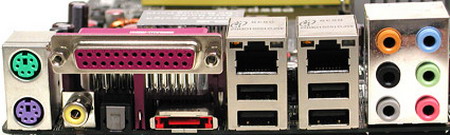

富士康975X7AA主板的背部接口

富士康975X7AA主板提供了从eSATA到双千兆网卡的几乎所有接口

富士康975X7AA主板提供两个x16 PCI Express插槽和两个x1扩充槽

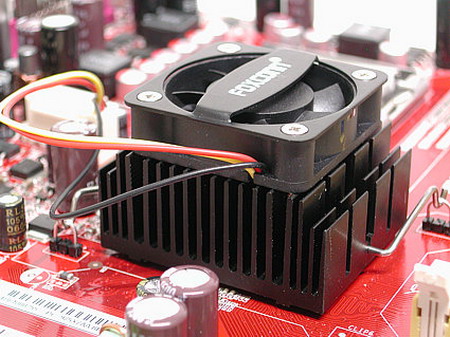

北桥芯片的风扇很明显起到了很好的散热效果

只使用三相的供电显然富士康对自己的设计很有信心

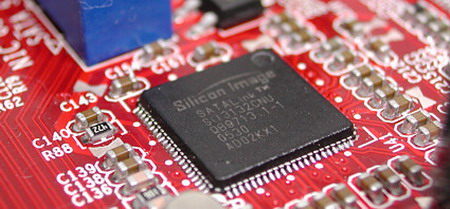

采用Silicon Image的SiL3132CNV芯片，可以增加两个SATA接口和提供NCQ支持

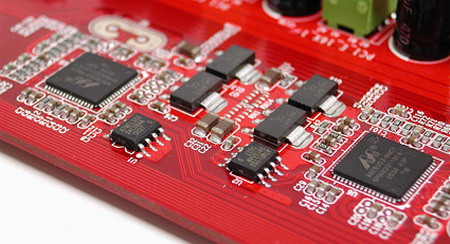

富士康975X7AA主板采用Marvell的千兆以太网芯片

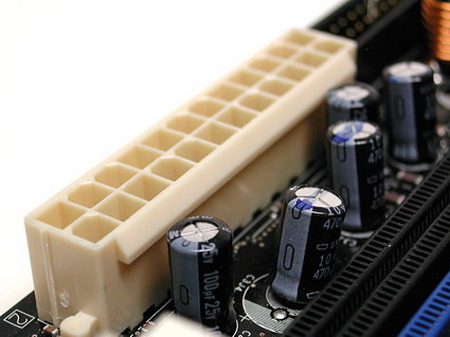

富士康975X7AA主板采用24针的ATX 2.2电源接头

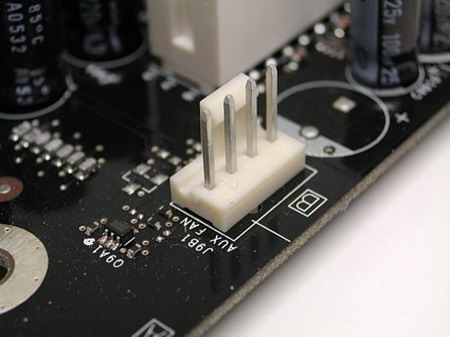

仅有两个额外的风扇电源接头这对超级玩家来说是不够的

富士康975X7AA主板

火线IEEE 1394接口

富士康的Fox One技术

更多细节

我们使用597F1P23 (03/02/2006)的BIOS版本

富士康没有提供Windows下的BIOS更新工具程序不是很方便

　　富士康提供了非常有特色的用户分组，不同的分组会有不同的功耗，详见下表：

富士康的智能分组
选项	FSB	功耗
省电型	232 MHz	198 W
办公室	266 MHz	204 W
数据	266 MHz	206 W
游戏发烧友	266 MHz	223 W

BIOS 电压设定
FSB frequency	266 - 600 (Bios)
CPU Core 电压	+0.0125 - +0.3000 V
Memory 电压	-0.125 - + 0.600 V
北桥电压	-0.120 - + 0.240 V

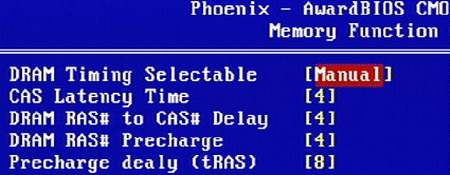

　　虽然用户可以自由的设置内存的时序，但是富士康975X7AA主板有时还是会有些小问题，例如，我们设置CL 4.0-4-4-8时，结果跑成CL 4-4-4-12，此外，其最大内存只支持到DDR2-800，其他的参测主板都可以用FSB1066支持到DDR2-1066。

可选的内存设定
FSB1066 (266 MHz)	1:XX	FSB800 (200 MHz)
DDR2-533	1.00	DDR2-533
DDR2-667	1.25	DDR2-667
DDR2-800	1.33	DDR2-800

超频功能非常丰富

Fox One芯片让监控变得极为详细

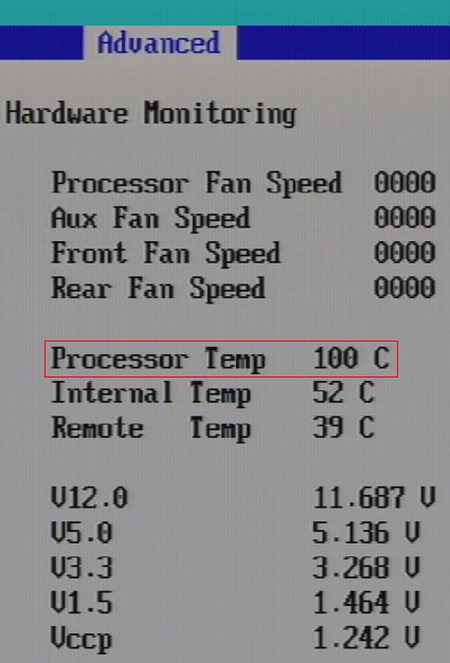

应该有的过温保护没有作用

富士康的驱动在光盘启动后会自动开始安装

安装程序会自动选择所需组件

富士康的网站

下载速度相当不错

Fox One芯片配合软件的检测功力不俗

良好的软件界面

自动报警

配件

富士康975X7AA主板的配件

　　技嘉的GA-G1975X主板是最早上市的Socket 775平台的975X主板之一，但是之前的版本无法支持Core 2 Duo处理器，只有最新版本才可以。

技嘉GA-G1975X主板（点击放大）

技嘉GA-G1975X主板

技嘉GA-G1975X主板

Gigabyte GA-G1975X (Rev. 1.0)
平台	Sockel LGA775
北桥芯片	Intel 975X (Rev. C0)
南桥芯片	Intel ICH7R (82801GB)
电源	四相稳压
BIOS	F3 (01/11/2006)和F4a (03/27/2006)
Clock Chip	RTM865T-470
Clock Setting in BIOS	Measurement
266.6 MHz(FSB1066)	268.0 MHz (+0.49%)
SPD Memory TimingRecognition	Timing Result
DDR2-667	CL 4.0-4-4-8
接口
接口类型	onboard/IO-panel
USB 2.0	6/２
IEEE1394	2/无
串行接口	无
并行接口	无
游戏接口	无
网络	无/1
无线网络	无
SATA	4/1
模拟音频	LineIn CD/7.1 Cannels
数字音频	无/optical Out、SPDIF Out
插槽和接口	onboard only
PCIe 16x	2
PCIe 4x	2
PCIe 1x	无
PCI	2
IDE(PATA)	2(4 channels)
CPU风扇接口（4针）	1
系统风扇接口（3针）	2
硬盘接口
ICH7	1x IDE (ATA100) 4x SATA (RAID 0,1,5,10)
GigaATA IT8211F	1x IDE (ATA133 RAID 1,0,0+1)
网络
Broadcom 5789 PCIe	1x 1 Gbit/s LAN
音频
Creative Labs Audigy CA0106	PCI Sound Card
IEEE1394
Texas Instruments TI43AB23	2x 1394a (400 Mbit/s)

    　GA-G1975X延续技嘉一贯的奢华作风，产品在用料上不惜成本。产品附件十足，几乎囊括了所有的常见功能，为使用者带来了一个全整合的解决方案。





　　主板PCB已经被技嘉的设计工程师占据的毫无空地了，这样一片用料十足的优秀主板，相信谁看到都会垂涎。而GA-G1975X最大的技术特色，莫过于PCB上那两个蓝色的半透明风罩了。

    　技嘉的Turbojet技术，强调气流直接吹送，可快速且有效排除CPU、北桥芯片、内存运转所产生的热量。Turbojet技术重点在于四个风扇设计；其中两个用于排除热气流，另外两个直送气流到内存部份，以达成更好的散热效果。

    　要说这种设计也不是都是优点，这不，由于主板的接口处大部分面积都被这四个风扇占据，使得主板的I/O接口缩减了很多，额外的所有接口，都必须依靠引线引出了。

     　在两条PCIE显卡插槽中间，有一组跳线，可以自由设置是单条插槽16X模式还是两条8X模式。

    　技嘉GA-G1975X在主板的最下端设计有一个DEBUG灯，旁边还罕见的提供了两个电源开关，十分方便裸机用户。

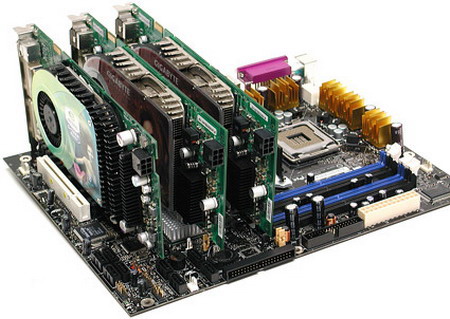

    　在这里我们发现了两条PCIE 4x插槽，其实它是一个UnClose的设计，目的是令主机板可以再接上更多的显示卡，用户可以在BIOS设计那一组是PCI-E x4，而另一组则自动变成PCI-E x1，因此Gigabyte GA-G1975X可以接上四片显示卡。

配件

软件配件

主板说明书

驱动程序及应用软件

Notron Internet Security 2005, Anivirus

Cyberlink Power DVD and Power 2Go

硬件配件

2x 80-pin ATA cable

1x Floppy cable

8x SATA data cable

4x SATA power cable (4 devices) intern

1x SATA power cable (1 device) extern

1块背部挡板

1x SLI-Bride

1x SLI-Bride holder

2x slot panel with 2x USB

1x slot panel Audio side, sub center, real R/L, RCA out, SPDIF out

1x slot panel with 2x USB 1x Firewire (small and big)

1x Gigabyte Sticker

技嘉GA-G1975X主板的配件

技嘉GA-G1975X主板的配件

音频

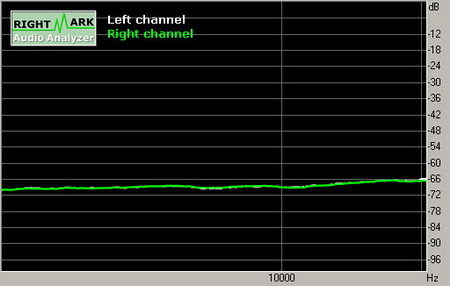

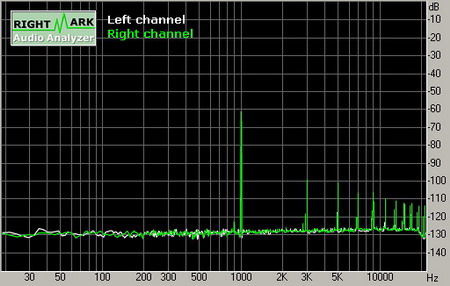

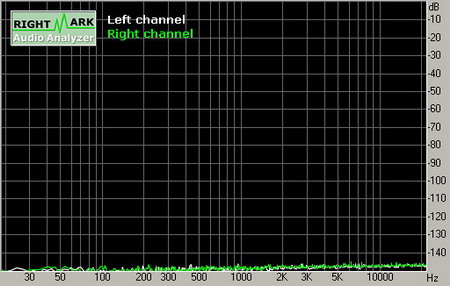

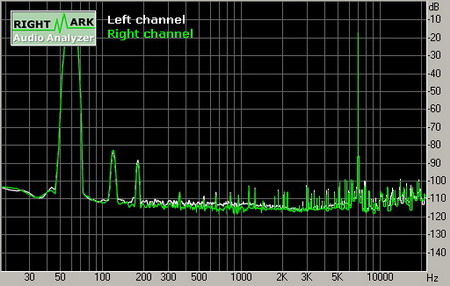

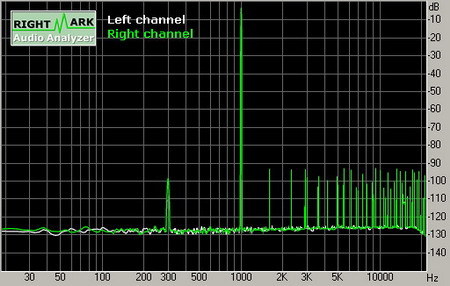

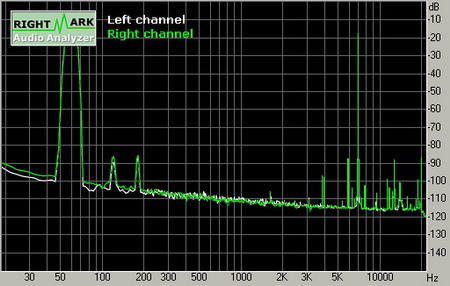

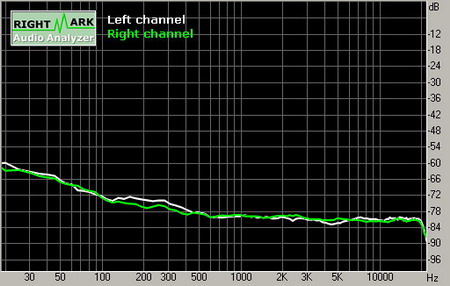

　　技嘉GA-G1975X主板的一大亮点就是它采用了创新的Audigy 2 SE CA0106 PCI音频芯片。这款芯片的信噪比可以达到-115dB(A)，相比其他参测主板的-85dB(A)实在是要强出一大截。不过安装驱动实在是让人恼火。

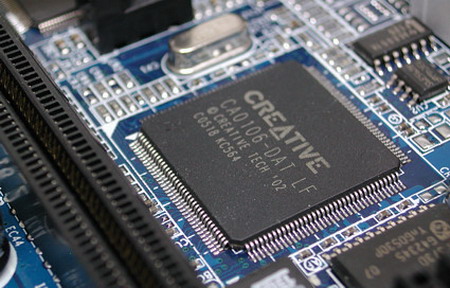

创新的Audigy 2 SE CA0106 PCI音频芯片

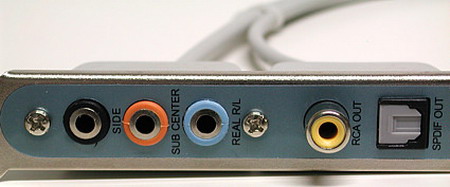

音频接口

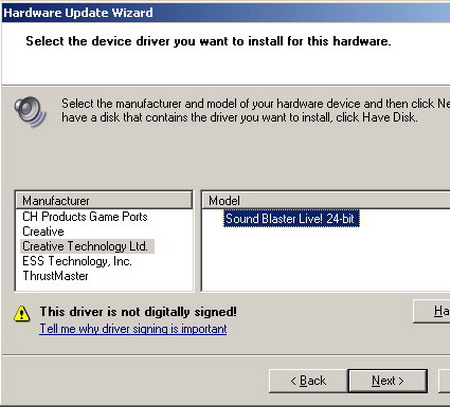

让人恼火的驱动安装

让人恼火的驱动安装

让人恼火的驱动安装

BIOS 电压设定
FSB frequency	100 – 450 MHz (Bios設定)
CPU Core 电压	1.0625 - 1.7500 V
Memory 电压	1.85 - 2.55 V
FSB Signal 电压	1.20 - 1.55 V
PCIe voltage	1.50 - 2.20 V

技嘉主机板用Pentium EE 955(3.46 GHz)处理器启动时，会自动超频到3.56GHz，为了测试公平我们将其调回

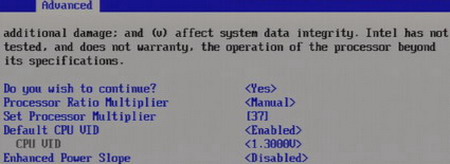

“Advanced”选项允许用户更改CPU的基本设置

技嘉的DualBIOS

DualBIOS功能是用一对闪存存储器提供两个全功能的BIOS

技嘉提供的超频选项非常丰富

在FSB800下，技嘉支持倍频设置

可选的内存设定
FSB1066 (266 MHz)	1:XX	FSB800 (200 MHz)
DDR2-400	1.50	n/a
DDR2-533	2.00	DDR2-400
DDR2-667	2.50	n/a
DDR2-711	2.66	DDR2-533
DDR2-800	3.00	DDR2-600
DDR2-888	3.33	DDR2-667
DDR2-1066	4.00	DDR2-800

C.I.A.2的功能方便初学者

技嘉的驱动安装程序会先检查系统所缺少的软件

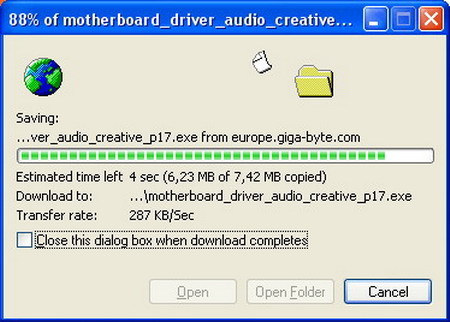

技嘉网站的下载的速度可以达到290kB/秒

@BIOS Writer的工具

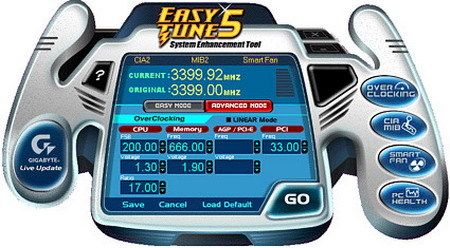

EasyTune 5是技嘉的超频软件

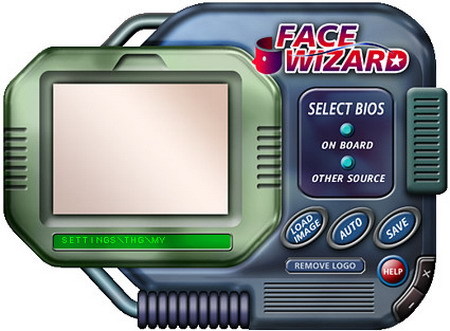

Face Wizard工具

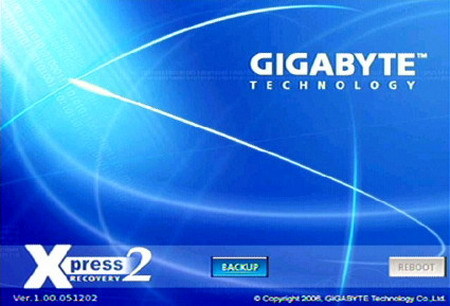

XpressRecover 2是一个硬盘备份和恢复工具

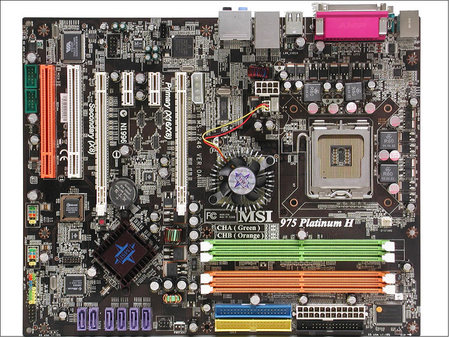

微星MS-7246 975 Platinum H主板

MSI 975 Platinum H MS-7246 (Rev. 0A 样品)
平台	Sockel LGA775
北桥芯片	Intel 975X (Rev. C0)
南桥芯片	Intel ICH7R (82801GB)
电源	四相稳压
BIOS	1.3 (03/13/2006)
Clock Chip	ICS 954519BGLF
Clock Setting in BIOS	Measurement
266.6 MHz(FSB1066)	266.9 MHz (+0.12%)
SPD Memory TimingRecognition	Timing Result
DDR2-667	CL 4.0-4-4-8
接口
接口类型	onboard/IO-panel
USB 2.0	4/4
IEEE1394	2/1
串行接口	无/1
并行接口	无/1
游戏接口	无
网络	无/1
无线网络	无
SATA	6/无
模拟音频	LineIn CD/7.1 Cannels
数字音频	无/chinch and optical Out
插槽和接口	onboard only
PCIe 16x	2
PCIe 4x	0
PCIe 1x	2
PCI	2
IDE(PATA)	2(4 channels)
CPU风扇接口（4针）	1
系统风扇接口（3针）	2
硬盘接口
ICH7	1x IDE (ATA100) 4x SATA (RAID 0,1,5,10)
JMicron JMB363	2x SATA (RAID 0,1,0+1,5) 1x IDE (ATA133 RAID 1,0,0+1)
网络
Broadcom 5751KFB PCIe	1x 1 Gbit/s LAN
音频
Realtek ALC883	AC97 (High Definition Audio)
IEEE1394
VIA VT6308P	3x 1394a (400 Mbit/s)

微星MS-7246 975 Platinum H主板丰富的接口

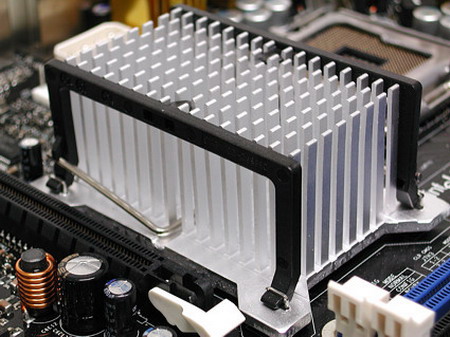

北桥芯片上的散热风扇

微星MS-7246 975 Platinum H主板

JMicron 的PCI SATA RAID控制器

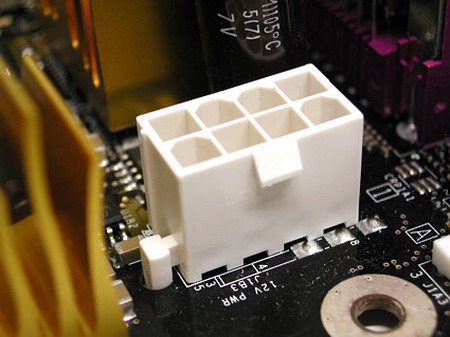

ATX接头需要修改

ATX接头需要修改

ATX接头需要修改

四相供电

威盛的VT6308P芯片提供3个IEEE-1394a Firewire的接口

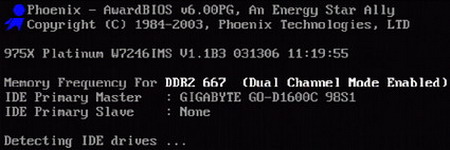

我们使用1.1B3版的BIOS

微星没有提供Windows下的BIOS更新工具

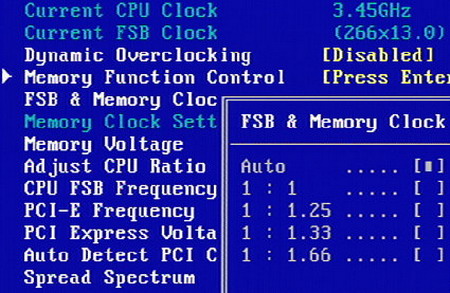

内存超频选项并不多

可选的内存设定
FSB1066 (266 MHz)	1:XX	FSB800 (200 MHz)
DDR2-533	1.00	DDR2-400
DDR2-667	1.25	DDR2-500
DDR2-700	1.33	DDR2-533
DDR2-880	1.66	DDR2-667

这个版本的BIOS无法将FSB调至266MHz以下

无法更改CPU的核心电压

DDR2-677的时序可以设置为CL 4.0-4-4-8

DDR2-800内存无法支持FSB800

超频选项

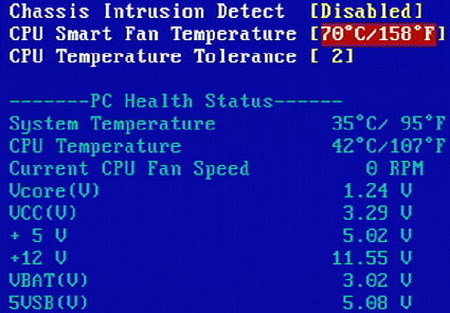

监测做得并不是很好

BIOS 电压设定
FSB frequency	200 - 350/266 - 450 MHz (Bios设定)
CPU Core 电压	1.0625 - 1.7500 V
Memory 电压	1.85 - 2.55 V
FSB Signal 电压	1.20 - 1.55 V
PCIe voltage	1.50 - 2.20 V

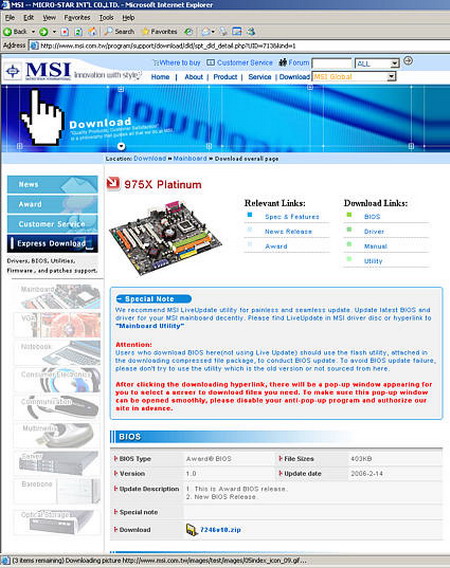

微星的网站

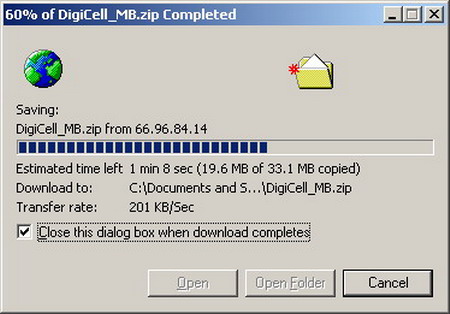

超过200KB/秒的下载速度

安装时DigiCell会显示所有功能

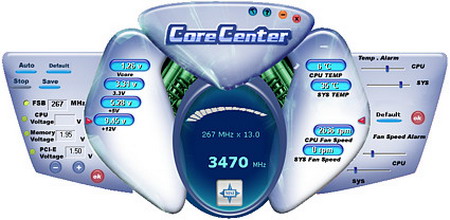

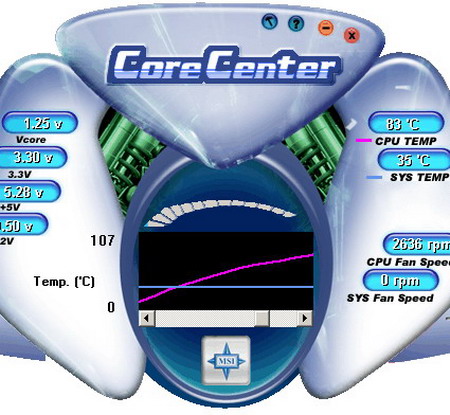

CoreCenter是Windows下的超频工具

CoreCenter

i-Speedster

自动更新服务

方便的自动更新

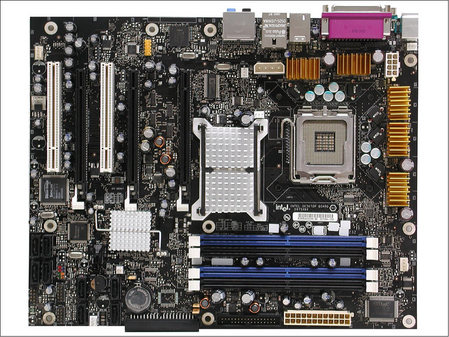

英特尔D975XBX主板（点击放大）

Intel D975XBX (Rev. AA)
平台	Sockel LGA775
北桥芯片	Intel 975X (Rev. 00)
南桥芯片	Intel ICH7R (82801GB)
电源	五相稳压
BIOS	BX97510J.86A.0807.2006.0314.1158
Clock Chip	ICS 954519BGLF
Clock Setting in BIOS	Measurement
266.6 MHz(FSB1066)	266.7 MHz (0.00%)
SPD Memory TimingRecognition	Timing Result
DDR2-667	CL 4.0-4-4-8
接口
接口类型	onboard/IO-panel
USB 2.0	4/4
IEEE1394	1/2
串行接口	无/1
并行接口	无/1
游戏接口	1/无
网络	无/1
无线网络	无/无
SATA	8/无
模拟音频	LineIn CD/7.1 Cannels
数字音频	无/chinch and optical Out
插槽和接口	onboard only
PCIe 16x	2
PCIe 4x	1
PCIe 1x	1
PCI	3
IDE(PATA)	2(4 channels)

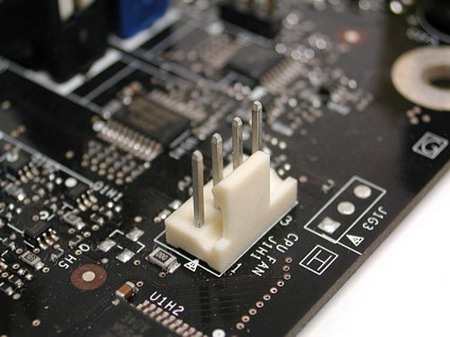

CPU风扇接口（4针）	1
系统风扇接口（3针）	3
硬盘接口
ICH7	1x IDE (ATA100) 4x SATA (RAID 0，1，5，10)
Silicon Image Si3114CTU	4x SATA (RAID 0,1,0+1,5)
网络
Intel PC82573L PCIe	1x 1 Gbit/s LAN
音频
Sigmatel STAC9221D5	AC97 (High Definition Audio)
IEEE1394
Texas Instrument TSB43AB23	2x 1394a (400 Mbit/s)

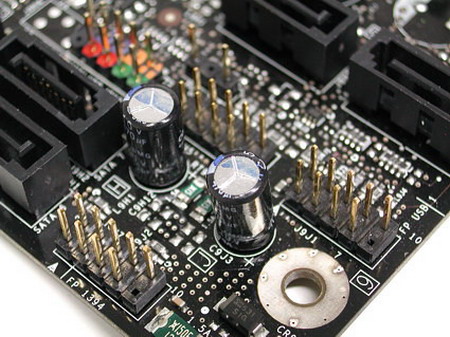

Intel D975XBX主板细节

Intel D975XBX主板细节

Intel D975XBX主板细节

Intel D975XBX主板细节

Intel D975XBX主板细节

Intel D975XBX主板细节

Intel D975XBX主板细节

Intel D975XBX主板细节

Intel D975XBX主板细节

Intel D975XBX主板细节

Intel D975XBX主板细节

Intel D975XBX主板细节

Intel D975XBX主板细节

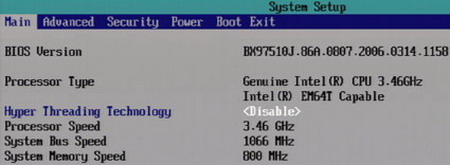

我们使用BX97510J.86A.0807.2006.0314.1158版本的BIOS，不知道个编码为什么这么长

在Windows XP下更新是最方便的

英特尔的更新程序会自动重新开机并提供信息

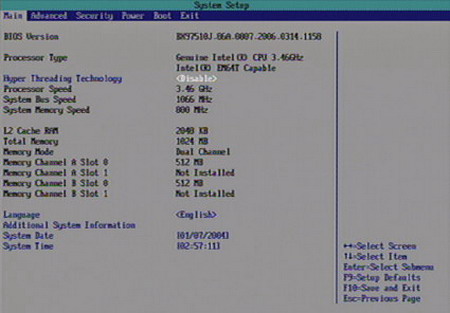

英特尔的BIOS设置采用800×600像素的分辨率

系统事件记录

硬件信息的监控并不是非常详细

极为丰富的内存选项

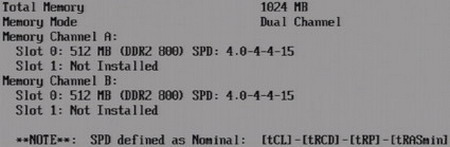

英特尔 D975XBX主板是此次参测唯一一家可以显示SPD信息的

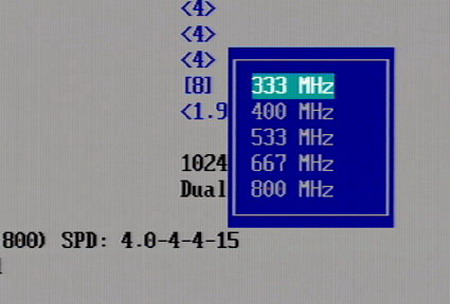

DDR2-800的支持

我们可以将Pentium Extreme Edition 965超频到4.26GHz

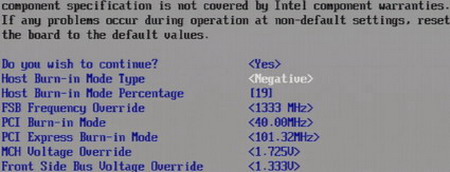

可以增加北桥和前端总线的电压

自动安装程序会监测所需的软件

安装过程大同小异

安装到一半出了问题

程序没有响应

英特尔的网站下载速度到达了90kB/秒

Desktop Control Center软件可以在Windows下实现超频

Desktop Control Center软件可以在Windows下实现超频功能

你可以用DCC软件更改内存时序但需要重新启动

英特尔提供疲劳测试工具，以便于检验超频的稳定性

检查超频的合理性

英特尔允许设置三个温度区间

测试平台
Socket 775处理器	Intel Pentium Extreme Edition 955 (Presler core, 65 nm, 3.46 GHz, 2 x 2 MB L2 Cache)
RAM	OCZ DDR2-800 Platinum Edition XTC 2x 512 MB DDR2-667 (333 MHz, CL 4.0-4-4-8)
硬盘	Western Digital Raptor WD1500AD 150 GB, 10,000 RPM, 16 MB Cache, SATA/150
DVD-ROM	Gigabyte GO-D1600C (16x)
显卡	Gigabyte GeForce 7800 GTX Turbo Force GV-NX78X256VP-B
电源	Enermax EG485VE(W)， ATX12V 2.01， 480 W
软件和驱动
OS	Windows XP Professional 5.10.2600, Service Pack 2
DirectX版本	9.0c (4.09.0000.0904)
Nvidia显卡驱动	Nvidia ForceWare 84.21
Intel驱动	7.2.2.1007 (2/27/2006)

BIOS设置

测试项目
OpenGL
Quake III Team Arena	Version 1.32 1280x1024 - 32 bit Timedemo1 / demo thg3 "custom timedemo" Graphics detail = High Quality

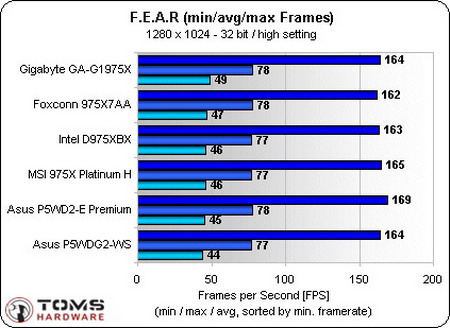

F.E.A.R	Version: 1.0 Retail Video Mode: 1280x920 Computer: High Graphics Card: High Options/Performance/Test settings

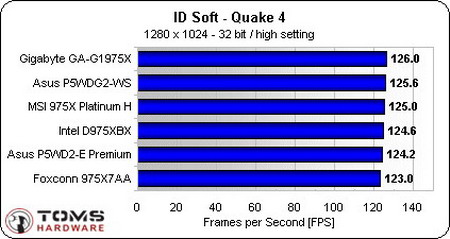

Quake 4	Version: 1.0.5 Beta (Dual-Core Patch) Video Mode: 1280x1024 Timedemo demo4.demo 1 (load textures)

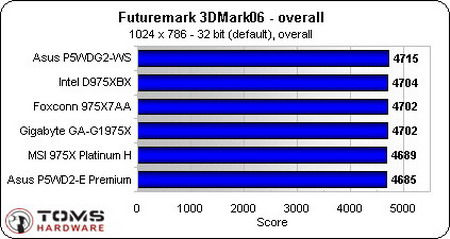

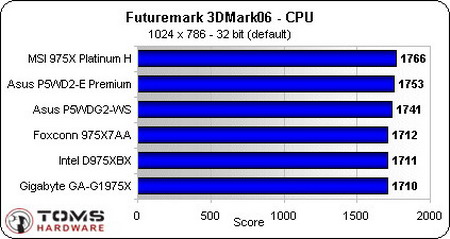

3DMark06	Version 1.0.2 1024x768 - 32 bit Graphics and CPU Default Benchmark
Video

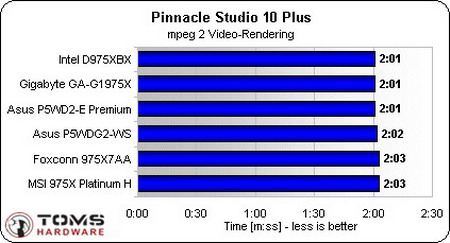

Pinnacle Studio 10 Plus	10.1.2.2150 from: 352x288 MPEG-2 41 MB to: 720x576 MPEG-2 95 MB Encoding and Transition Rendering to MPEG-2/DVD no Audio

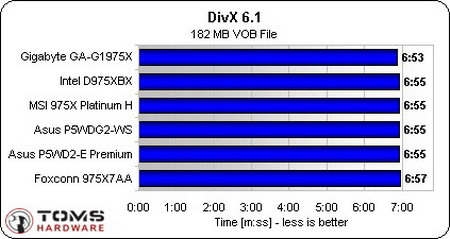

DivX 6.2	6.1 (4 Logical CPUs) Profile: High Definition Profile Multipass， 3000 kbit/s Encoding mode: Insane Quality
XviD 1.1.0	1.1.0 Beta 3 Encoding type: Twopass – Single pass Profile @ Level: DXN HT PAL Target size (kbytes): 570000

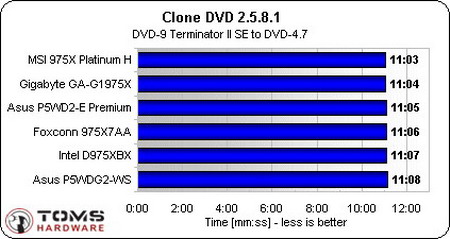

Clone DVD	2.8.5.1 DVD-9 Terminator II SE Convert DVD-9 to DVD-4.7
Audio

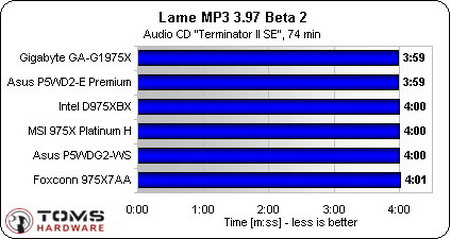

Lame MP3	3.97 Beta 2 (11-29-2005) Audio CD“Terminator II SE”， 74 min wave to mp3 160 kbps
Applications

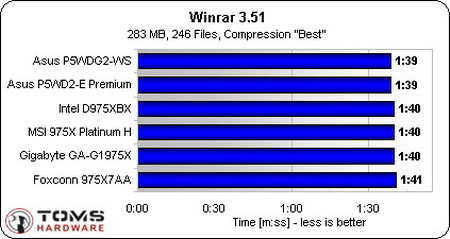

Winrar	3.51 (303 MB， 47 Files， 2 Folders) Compression = Best Dictionary = 4096 kB

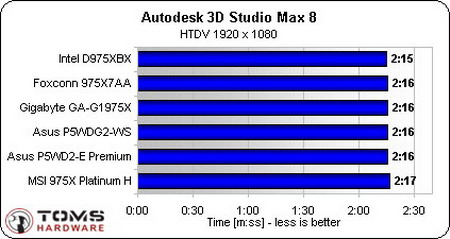

Autodesk 3D Studio Max	版本: 8.0 Characters“Dragon_Charater_rig” HTDV 1920 x 1080
综合测试

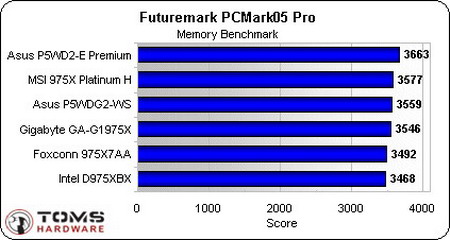

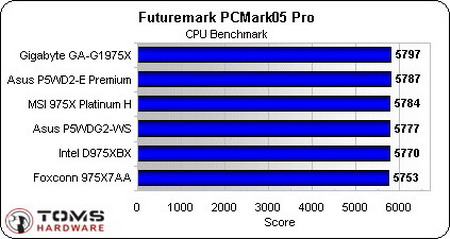

PCMark05 Pro	Version: 1.1.0 CPU and Memory Tests

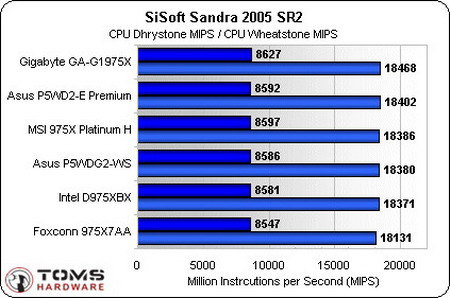

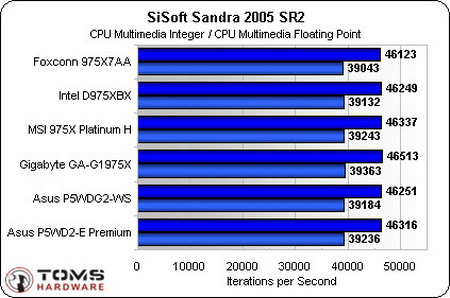

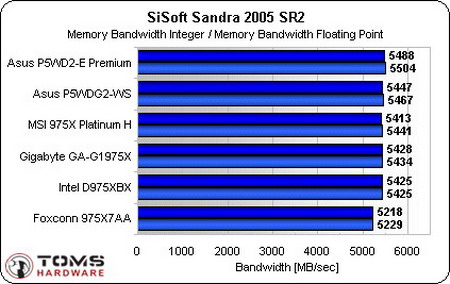

SiSoftware Sandra 2005	Version 2005.7.10.60 SR2 CPU Test = MultiMedia / CPU Arithmetic Memory Test = Bandwidth Benchmark

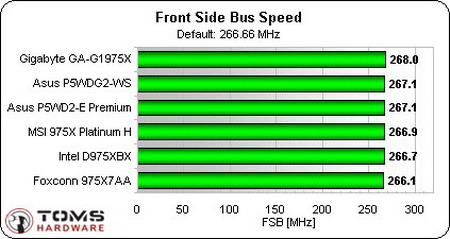

FSB

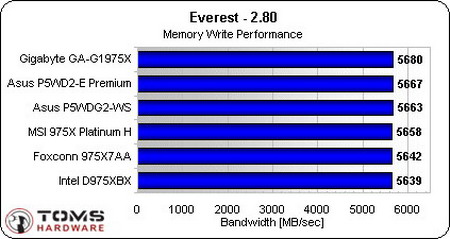

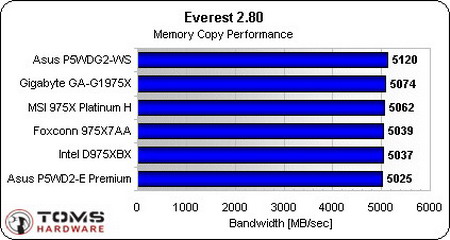

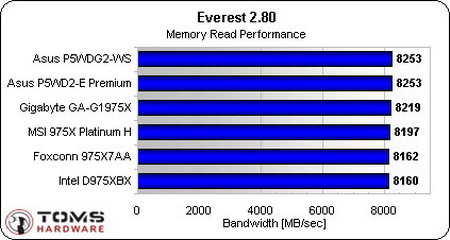

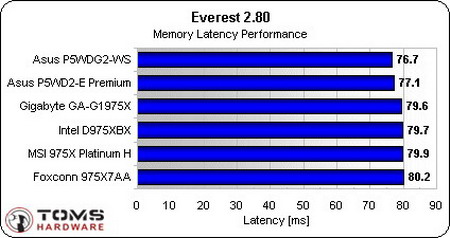

Memory Performance

OpenGL

Video

Audio

Applications

Synthetic

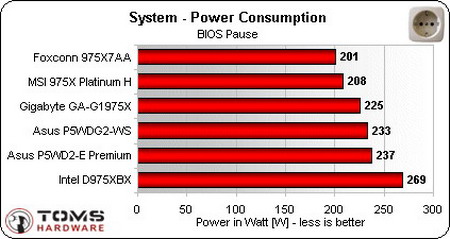

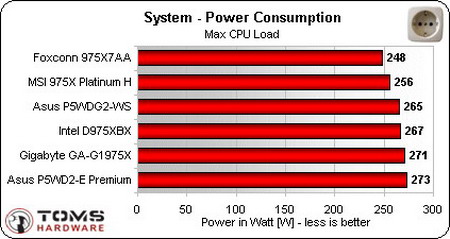

Power Consumption Measurements

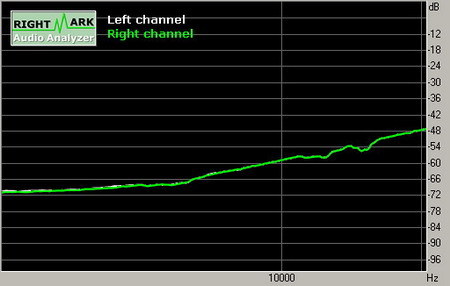

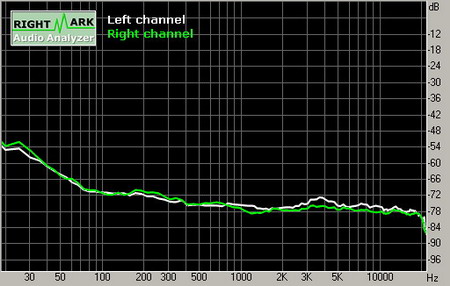

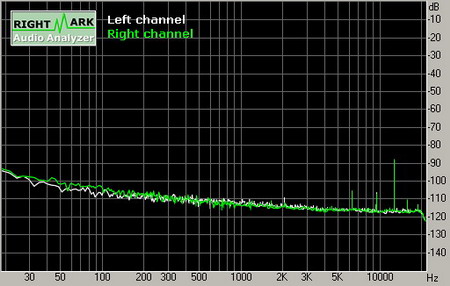

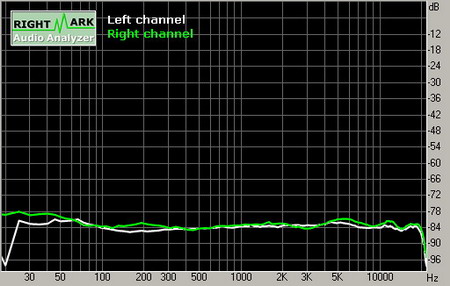

Frequency Response

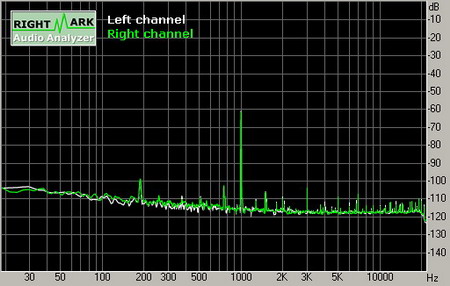

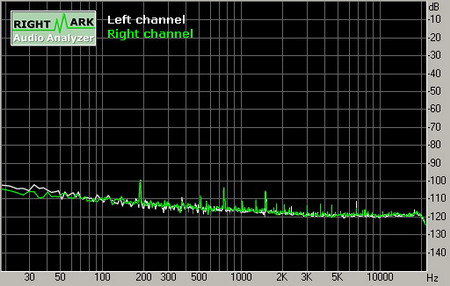

Asus P5WD2-E Premium (Realtek ALC881)

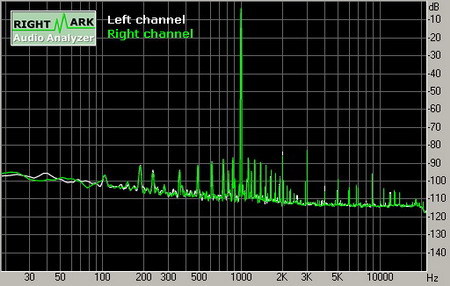

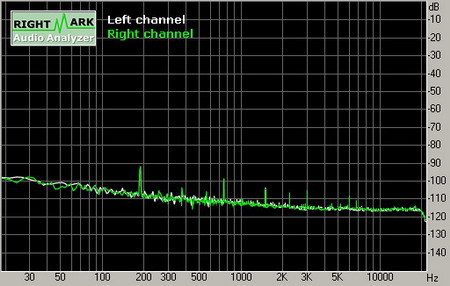

Asus P5WDG2-WS Premium (Realtek ALC882D)

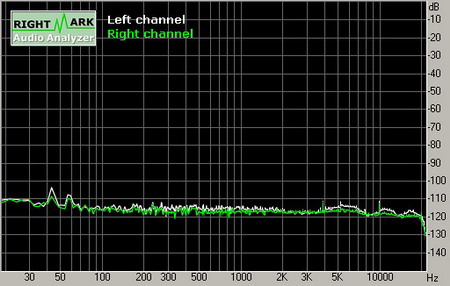

Intel X975XBX (Sigmatel STAC9221D5)

MSI MS-7246 975 Platinum H (Realtek ALC883)

Gigabyte G1975X (Audigy 2 SE CA0106)

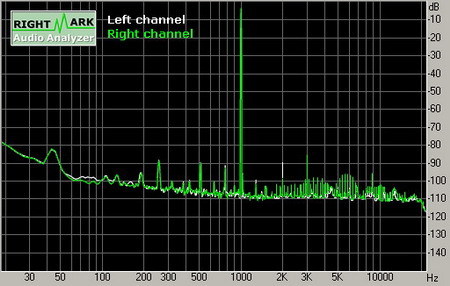

Foxconn 975X7AA (Realtek ALC882)

Asus P5WD2-E Premium (Realtek ALC881

Asus P5WDG2-WS Premium (Realtek ALC882D)

Gigabyte G1975X (Audigy 2 SE CA0106)

MSI MS-7246 975 Platinum H (Realtek ALC883)

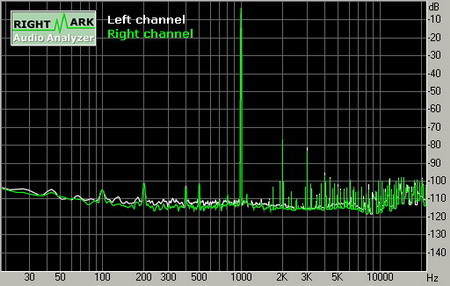

Intel X975XBX (Sigmatel STAC9221D5)

Foxconn 975X7AA (Realtek ALC882)

Asus P5WD2-E Premium (Realtek ALC881)

Asus P5WDG2-WS Premium (Realtek ALC882D)

Gigabyte G1975X (Audigy 2 SE CA0106)

Intel X975XBX (Sigmatel STAC9221D5)

MSI MS-7246 975 Platinum H (Realtek ALC883)

Foxconn 975X7AA (Realtek ALC882)

Asus P5WD2-E Premium (Realtek ALC881)

MSI MS-7246 975 Platinum H (Realtek ALC883)

Intel X975XBX (Sigmatel STAC9221D5)

Gigabyte G1975X (Audigy 2 SE CA0106)

Asus P5WDG2-WS Premium (Realtek ALC882D)

Foxconn 975X7AA (Realtek ALC882)

Asus P5WD2-E Premium (Realtek ALC881)

Asus P5WDG2-WS Premium (Realtek ALC882D)

Intel X975XBX (Sigmatel STAC9221D5)

MSI MS-7246 975 Platinum H (Realtek ALC883)

Gigabyte G1975X (Audigy 2 SE CA0106)

Foxconn 975X7AA (Realtek ALC882)

Asus P5WD2-E Premium (Realtek ALC881)

Asus P5WDG2-WS Premium (Realtek ALC882D)

Gigabyte G1975X (Audigy 2 SE CA0106)

Intel X975XBX (Sigmatel STAC9221D5)

MSI MS-7246 975 Platinum H (Realtek ALC883)

Foxconn 975X7AA (Realtek ALC882)

Asus P5WD2-E Premium (Realtek ALC881)

Asus P5WDG2-WS Premium (Realtek ALC882D)

Gigabyte G1975X (Audigy 2 SE CA0106)

Intel X975XBX (Sigmatel STAC9221D5)

MSI MS-7246 975 Platinum H (Realtek ALC883)

Foxconn 975X7AA (Realtek ALC882)

　　经过三周的测试，这六片主板都有非常稳定的表现，性能表现基本不相上下，有所差异也是在不同应用上有些不同，从硬件指标来说，每一片主板的功能都满足电脑发烧友所需要的功能，能找得到的差异也只有在细节上的不同，所以我们在此并不特别指出哪一片主板的缺点，因为各有专长，也各有不足。

　　两片华硕主板都有优异的表现，P5WD2-E和P5WDG2-WS都有些许超频，所以在我们的一些测试项目中获得领先，但是缓慢的软件下载速度实在让人不爽，技嘉就提供更多的功能和配件，但是价钱反而更便宜，不过P5WDG2-WS主机板是唯一的一片工作站级的产品，配有两个PCI-X扩充插槽和一个八相的电源稳压芯片。

　　技嘉的G1975X主板可以说表现最好但也不是完美的，虽然很多的功能和超频的出厂设置的确非常出色，但是由于有些软件不是最新的版本，让我们在安装此次测试中最复杂的Creative Audigy程序时，出了点麻烦，另外，那个时髦的散热器，吵是吵了点，不过很有效。

　　富士康的主板虽然速度偏慢，但是终究是刚刚进入电脑发烧友的产品市场，不论软件或硬件功能，甚至是超频项目都接近竞争对手，唯美中不足的在BIOS上发现不少问题，而且它真的对那简单的三相供电那么有信心么？

　　英特尔主板在BIOS更新上的努力实在令人欣喜，而且附加功能强大的软件，最让人不可思议的是英特尔居然提供了完整的超频支持，除了有类似华硕和技嘉所提供的功能之外，还加上一个硬件疲劳测试的工具来让用户验证系统的稳定性，噪音的状况也不错，可是一些软件和BIOS上还是有些许的问题。

　　结论——春兰秋菊,各擅胜场。

写在最后：

　　本次主板测试进行的非常详细，虽然TomsHardware没有给出一个明确的到底谁最出色的结论，但是我们从数据上来看，华硕没有像以往一样在所有数据上获得全胜，技嘉、微星、富士康、英特尔均有部分测试数据领先，这是一件非常令人高兴的事情。从消费者的角度看：配件最丰富、多项指标领先、价格适中、还带一个时髦散热器的技嘉G1975X性价比更出色一些。
