1主板规格介绍
如果要问现在的高端Z77主板都有哪些，技嘉GA-Z77X-UD5H肯定算是其中之一。主板拥有非常高的规格的同时，在供电设计以及扩展性上都做到了最好。蓝色的散热片以及黑色的PCB在众多主板产品之中保持了技嘉独有的特色。
技嘉GA-Z77X-HD5H主板
主板全景照
主板基于Intel Z77芯片组设计，采用ATX大板设计，搭载LGA1155处理器接口，再辅以15相供电设计，完美支持Intel第二代以及第三代酷睿智能处理器。内存方面，主板支持双通道DDR3-1600规格内存，为玩家提供了足够的性能保证。
扩展插槽方面，主板拥有3条PCI-E x16插槽、3条PCI-E x1插槽以及1条PCI插槽。丰富的接口和扩展插槽配置能够让玩家能够接驳足够的存储设备以及扩展卡。

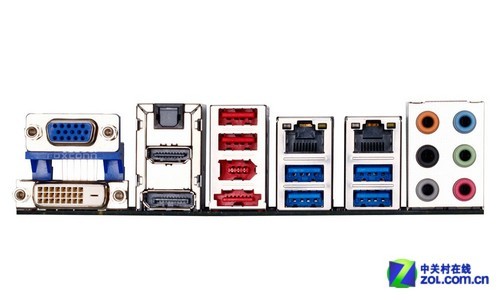

主板背部接口
背部接口方面，主板拥有2个USB2.0接口、4个USB3.0接口、1个火线接口、1个eSATA接口、VGA/DVI/HDMI/DisplayPort视频输出、双网络接口以及音频模拟输出。其背部接口能够满足用户的日常需求。
2测试平台硬件环境以及成绩汇总
●测试平台硬件环境以及成绩汇总
下面我们来看测试平台、测试软件以及相应的测试成绩。
| 测 试 平 台 硬 件 | |
| 中央处理器 | Intel i7 3770K |
| （4核 / 八线程 / 100MHz*35 / 8MB三级缓存） | |
| 散热器 | NZXT HAVIK 140 |
| （两个120mm*25mm风扇 / 1200RPM） | |
| 内存模组 | 宇瞻猎豹 DDR3-1600 4GB * 2 |
| （SPD:1600 9-9-9-24-1T） | |
| 主板 | 技嘉GA-Z77X-UD5H |
| （Intel Z77芯片组） | |
| 显示卡 | |
| 影驰GTX570黑将版 | |
| （核心:732MHz / 显存频率：3800MHz / 流处理器：480个） | |
| 硬盘 | Seagate 7200.12 1TB |
| （1TB / 7200RPM / 32M | |
| 电源供应器 | AcBel康舒 R88-600W |
| （ATX12V 2.3 / 600W / 银牌） | |
| 显示器 | Dell U2412 |
| （24英寸LCD / 1920*1080分辨率） | |
操 作 系 统 及 驱 动 | |
操作系统 | Microsoft Windows 7 Ultimate RTM SP1 |
（中文版 / 版本号7600） | |
Intel芯片组驱动 | |
（主板随机附赠光盘驱动） | |
桌面环境 | 1920*1080_32bit 60Hz |
测 试 平 台 软 件 | ||
理论测试软件 | Super π | |
（1MB运算 / 单线程 / 成绩越低越好） | ||
Fritz Chess Benchmark | ||
（国际象棋 / 多核计算 / 成绩高越好） | ||
CineBench | ||
（版本：R11.5 / 渲染测试 / 成绩越高越好 ） | ||
3D游戏 | DirectX 理论测试 | 3DMark 11 |
Futuremark / 版本号1.0.2.0 | ||
DirectX 游戏 | 《生化危机5》 | |
CAPCOM / 版本号1.0 / 设置全高 | ||
《尘埃3》 | ||
Codemasters / 版本号 1.01 / 设置全部High | ||
辅助测试软件 | ||
beepa / 版本号 3.4.5 | ||
测试成绩汇总 | ||
理论测试软件 | Super π | 9.912s |
Fritz Chess Benchmark | 13854 | |
CineBench | OpenGL：54.35 fps | |
CPU：7.24 pts | ||
3D测试项目 | 3DMark 11 | Extreme：1831 |
《生化危机5》 | 平均帧数：143.7fps | |
《尘埃3》 | 平均帧数：132.24 fps | |
辅助测试软件 | Fraps | |
beepa / 版本号 3.4.5 | ||
3测试总结及产品点评
●测试总结及产品点评
| 技嘉GA-Z77X-UD5H主板测试综述 | |||
| |||
| 评分项目 | |||
| 产品设计 | |||
| 产品定位 | ★★★★☆ | ||
| 用料品质 | ★★★★☆ | ||
| 市场定价 | ★★★★☆ | ||
| 性能表现 | |||
| 计算性能 | ★★★★☆ | ||
| 3D游戏性能 | ★★★★☆ | ||
| 人性化设计 | |||
| 板载接口插槽 | ★★★★☆ | ||
| 超频能力 | ★★★★☆ | ||
| 背部接口 | ★★★★☆ | ||
| 温度控制 | ★★★★☆ | ||
| 设计细节 | ★★★★☆ | ||
| 编辑点评 | 总结：
| ||
优势：
| |||
遗憾：
| |||
注：ZOL主板频道产品打分细节标准
满分：★★★★★ 零分：☆☆☆☆☆ 未测试不评价：-----
● 产品设计：
1、产品定位：产品的设计是否符合目标用户的需要。
2、用料品质：供电设计是否豪华，用料可否保证主板以及平台长期稳定运行。
3、市场定价：价格是否合理，比同类定位产品高减分，比同类定位产品低加分。
● 性能表现：
1、计算性能： 通过同一芯片组以及处理器，比较计算基准性能高低。
2、3D游戏性能：客观测试3D测试软件以及游戏，主观评价游戏当中的应用性。
● 人性化设计：
1、板载接口插槽：主板板载扩展插槽以及磁盘接口的数量和种类。
2、超频能力：处理器、内存以及显卡等频率的可提升空间。
3、附赠配件：通用性是否强，附件能否给用户解决临时出现的问题。
4、温度控制：通过测试了解主板板载芯片组以及供电模块等温度控制程度。
5、设计细节：产品的美观度、细节的把控、各种人性化的技术运用。
