AMD杀手锏　Socket AM2平台国内首测

　　AMD将于2006年5月23日正式发布Socket AM2系列处理器，并由今年下半年开始逐渐取代目前流行的Socket 754/939架构，成为AMD平台下一代的统一接口。当前K8桌面处理器接口并不统一，Socket 939主攻中至高端市场并支持双通道内存技术，Socket 754主攻低端市场却只支持单通道内存技术，由于两者相互并不兼容，这对于主板厂商和用户来说十分不便，故此在进入DDR2时代后，AMD决定把桌面处理器产品线进行再次统一。

Socket AM2系列处理器产品规划

　　通过上面的分析，问题也就随之产生：DDR2规格在两年前就早已诞生，而凭借AMD如今的技术研发实力，在Socket 939平台下成就支持DDRII内存的新处理器也绝非难事，那么AMD为何还要选择在这一时期发布全新的Socket AM2系列处理器呢？

　　内存控制器的改变

DDR内存与DDR2内存对比图

　　除了接口变换以外，Socket AM2构架最大的改进就是整合了DDR2内存控制器。经过Intel两年的市场耕耘，目前绝大部分OEM厂商已经完成了从DDR内存向DDR2内存的转变，而内存颗粒厂商也已经将超过一半的产能转移到DDR2内存生产线上。大规模的量产降低了DDR2内存的成本，使得现在很多DDR2内存的价格已经比DDR内存更为低廉，相信到今年下半年，这样的趋势还将更加明显，而随着DDR内存产量的相继减少，其价格优势也将逐步丧失。因此，AMD于2006推出支持DDR2内存的全新Socket AM2构架是一个非常好的时机。

　　竞争对手的压力

AMD的重要王牌——Socket AM2处理器


　　Intel采用65nm处理器发布在即，现有产品的降价风潮也一浪高过一浪，而AMD采用全新65nm工艺制程的处理器产品要到2006年年底才能投入批量生产。而对于AMD早前泄漏的外频高达333MHz的Socket AM2处理器，我们能做的也只是用心等待。因此，AMD在2006的新品发布力度显得有些单薄，急需一些热点产品来刺激消费者的需求。在这种情况下，Socket AM2处理器顺利成章的成为了这个过渡时期AMD的重要王牌。

　　芯片组厂商的期待

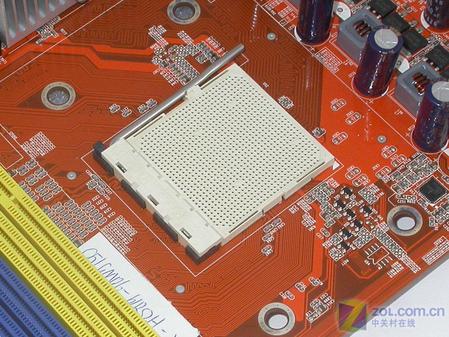

Socket AM2接口特写


　　与此同时，芯片组厂商同样希望通过AMD更换接口类型来刺激消费者进行产品换代，从而获取更大的市场份额。由于Socket AM2处理器的主要变化在于处理器内部集成的内存控制器，而其他改变并不是很大，因此对于主板芯片组厂商来说，只需对已经发布过芯片组做出一些修改便可以对Socket AM2处理器提供支持。同时，根据AMD官方透漏，采用AM2接口的处理器与同型号规格的939处理器价格基本一样，而主板芯片组方面，NV下的C51G和下一代MCP55都可以完美支持AM2，另外还有VIA K8T890，价格也和目前939平台非常接近。这些都为Socket AM2的迅速普及提供了极为有利的客观条件。

　　从Socket AM2系列处理器产品列表中可以可以看出，双核心的Socket AM2处理器代号都将是Windsor，每个核心集成1MB二级缓存，而单核心的Athlon 64系列的代号则为Orleans，二级缓存为512KB。

Socket AM2系列处理器产品列表

　　Windsor和Orleans系列都整合了AMD的“Pacifica"虚拟机技术，支持同时运行多个操作系统，同时还将支持新的Presidio安全技术，这也是他们与Socket 939处理器在功能上的最大不同。








　　AMD Socket M2处理器暂定于5月23日发布，首批推出的Socket M2 AMD处理器将包括Athlon 64 FX、Atlon 64 x2、Athlon 64，值得注意的是低端Sempron将也会支持Dual Channel DDR2内存技术，因此Socket M2将会把取代包括Socket 939及Socket 754，AMD桌面处理器接口将再次统一，令主流用户升级时不再烦恼，此举受到A饭的肯定和广泛关注。

NVIDIA　nForce5系列

　　与此同时，主板厂商都在为下一代Socket M2接口主板产品作出准备，新一代M2接口虽然同样为940 Pin，但却和Opteron处理器的Socket 940并不兼容，它和现在Socket 939产品的最大分别在于它将会内建DDR2内存控制器，最高支持DDR2 667内存提供Dual Channel技术，并支持最低Latency值为CL3，此外HTT的速度亦由200MHz提升至333MHz。

NVIDIA　nForce5系列

　　NVIDIA将会继续担当M2系统解决方案的主力，媒体曝出的nForce5系列芯片组已经被主板厂商用来设计针对M2的主板，先来了解下nForce5系列（研发代号MCP55）芯片组的大体规格：

C51XE+MCP55PXE：（图形工作站、服务器）
　　2条PCI-E 16x SLI插槽(46 lanes + 9 links)、支持Socket AM2接口的Athlon 64/FX系列处理器、6个SATA接口(支持RAID5)、双千兆以太网控制器、ActiveArmor防火墙、UAA Audio音频技术、超频性非常优秀。

MCP55 Ultra：（主流家用）
　　1条PCI-E 16x插槽(20 lanes + 5 links)、支持Socket AM2接口的Athlon 64/FX系列处理器、6个SATA接口(支持RAID5)、双千兆以太网控制器、ActiveArmor防火墙、UAA Audio音频技术。

MCP55S：（性价比产品，面向低端）
　　支持Socket AM2接口的Sempron处理器、4个SATA接口(不支持RAID5)、单千兆以太网控制器、UAA Audio音频技术、没有ActiveArmor防火墙。

　　还有一款面向玩家级的中端型号叫MCP55P SLI，其定位类似于当前的C19XE，今天ZOL评测室拿到数款测试样品，从而终于掀开盖在nForce5主板上的面纱，下面我们一起来看看有那些产品率先进入评测室吧。

　　AM2构架的处理器即将发布，个大主板厂商的AM2 940接口的主板崭露头角。作为AMD主板市场元老级人物的磐正，目前已发布了三款支持AM2构架的主板产品。他们分别是：面向入门级用户的MGF6100-M；面向中高端用户的MF4 Ultra；以及面向发烧级别用户的EP-MNF55P SLI。

图片为磐正MGF6100-M主扳

　　从产品定位方面来看，磐正MGF6100-M与前代8GF6100十分相似，同为面向入门级别用户的高性价比产品。MGF6100-M能够完美支持Socket AM2，以及DDRII内存。

图片为磐正MGF6100-M主扳

　　MGF6100-M是磐正推出的支持AMD Socket AM2接口处理器的第二块主板。主板采NVIDIA　GeForce6100/430芯片组设计，并提供4个DIMM插槽。整合图形核心频率425MHz，同时提供PCI-E总线显卡插槽，方便消费者升级使用。南桥提供4个SATA接口，支持多种RAID模式并板载网络接口。


图片为磐正MGF6100-M主扳

　　磐正EP-MGF6100-MJ主板供电模块采用三相供电回路设计，搭配大量高品质三洋和红宝石滤波电容。



图片为磐正MGF6100-M主扳

　　磐正EP-MGF6100-MJ主板提供4个DIMM插槽，方便消费者升级使用。主板整合6200TC级别图形核心，同时提供PCI-E总线显卡插槽，方便消费者升级使用。


图片为磐正MGF6100-M主扳

　　磐正EP-MGF6100-MJ主板北桥芯片覆盖造型独特的散热片，同时兼顾静音。主板采用430南桥芯片设计，提供4个SATA接口，支持多种RAID模式。


图片为磐正MGF6100-M主扳


图片为磐正MGF6100-M主扳

　　磐正EP-MGF6100-MJ主板提供4个USB接口。板载网络和集成声卡接口。由于是一款整合主板，所以配备了显示VGA接口。

图片为磐正MGF6100-M主扳

　　磐正EP-MNF4 ULTRA主板采用NVIDIA nforce4 Ultra芯片设计，支持AM2接口AMD系列处理器。处理器整合双通道DDR2 800内存控制器，主板提供4个DIMM插槽。提供PCI-E总线显卡插槽。提供4个SATA接口，支持NV RAID。板载网络接口。


图片为磐正EP-MNF4 ULTRA主扳

　　磐正EP-MNF4 ULTRA主板供电模块采用四相供电回路设计，搭配封闭式电感和大量高品质三洋、红宝石滤波电容。

图片为磐正EP-MNF4 ULTRA主扳

　　磐正EP-MNF4 ULTRA主板供电模块采用四相供电回路设计，搭配封闭式电感和大量高品质三洋、红宝石滤波电容。EP-MNF4 ULTRA主板采用传统nforce4 Ultra芯片设计，改造支持最新AM2架构处理器。


图片为磐正EP-MNF4 ULTRA主扳

　　磐正EP-MNF4 ULTRA主板提供4个SATA接口，支持NV RAID。芯片覆盖从NF3时代延用至今的经典造型风扇。


图片为磐正EP-MNF4 ULTRA主扳

　　由于超频用户会经常对BIOS进行设置，出错的几率较大。磐正EP-MNF4 ULTRA主板细节方面提供DEBUG灯，方便超频爱好者使用。


图片为磐正EP-MNF4 ULTRA主扳

　　磐正EP-MNF4 ULTRA主板提供4个USB接口。板载网络和集成声卡接口。音频方面提供同轴和光纤接口。

　　磐正EP-MNF55P SLI主板采用NVIDIA nforce570 SLI芯片设计，支持AM2接口AMD系列处理器。支持双通道DDR2 800内存，主板提供4个DIMM插槽。提供2个PCI-E总线显卡插槽，支持16X+8X模式组建SLI系统。提供6个SATA接口，支持NV RAID，同时板载第三方磁盘控制芯片提供额外2个SATA接口。板载双网络接口。


图片为磐正EP-MNF55P主扳

　　主板供电模块采用四相供电回路设计，搭配封闭式电感和大量极品固态电容。磐正EP-MNF55P SLI支持AMD最新AM2架构处理器，相比Socket939接口仅一针之差，散热器扣具也完全不同。


图片为磐正EP-MNF55P主扳

　　考虑到高端发烧玩家会采用双卡以达到增强游戏性能的目的，磐正EP-MNF55P SLI主板提供2个PCI-E总线显卡插槽，支持16X+8X模式组建SLI系统。


图片为磐正EP-MNF55P主扳

　　磐正EP-MNF55P SLI主板提供6个SATA接口，支持NV RAID。主板板载智威磁盘控制芯片，提供额外2个SATA接口，方便大容量存储用户使用。


图片为磐正EP-MNF55P主扳

　　磐正EP-MNF55P SLI主板提供6个SATA接口，支持NV RAID。主板板载智威磁盘控制芯片，提供额外2个SATA接口，方便大容量存储用户使用。

图片为磐正EP-MNF55P主扳

　　磐正EP-MNF55P SLI主板提供4个USB接口。板载双网络和集成声卡接口。音频方面提供同轴和光纤接口。主板提供的附件包括SLI桥接器、MOSFET散热片和热敏温度探头。

　　作为板卡业界中极具影响力的一线厂商，富士康主板一直以超强的设计及做工颇受广大DIY爱好者的追宠。而随着AMD新一代台式机中央处理器AM2正式发布日期的逐渐逼近，富士康也推出了一款完全支持AM2的全整合型主板--WinFast C51GM06。

富士康WinFast C51GM06主板全貌

　　从板型上来看，这款富士康WinFast C51GM06 AM2主板与富士康上一代的作品6100K8MA-RS 939主板十分的相似，都采用了Micro ATX的小板型设计，但在扩展性能方面，其却一点都不差。

富士康WinFast C51CM06 SOCKET M2插槽

　　既然富士康WinFast C51CM06主板完全支持AMD即将发布的最新型AM2处理器，那么对应940针的SOCKET M2处理器插槽当然也是不能少的。

富士康WinFast C51CM06供电部分

　　为了保证富士康WinFast C51CM06主板能够稳定的运行，厂商为采用了三相回路PWM供电设计，每相辅以3枚MOS管。在用料方面，C51CM06也采用了大量优质的日系电容（红宝石、KZG），最大限度的保留了纯净电流的输入及输出。


主板南北桥散热设计

　　富士康WinFast C51CM06主板的南北桥均被精致的散热鳍片所覆盖，有效地保证了其散热效果，但在实际使用中，用户也需注意机箱散热才好。

富士康WinFast C51CM06主板北桥芯片

　　揭开富士康WinFast C51CM06主板的北桥散热器，我们发现此款主板采用了NF-6100-N-A2，其与C51-G-A2相比拥有更好的稳定性和超频能力。

音频控制芯片

　　音频方面，富士康WinFast C51CM06使用了一块ALC653音频控制芯片，完全符合AC97 2.2规范，支持5.1声道输出，支持Auto Jack Sensor（插口自动检测）功能，可以实现自动判断所连接的MIC、音箱、耳机等设备。


扩展插槽特写

　　在扩展性能方面，富士康WinFast C51CM06为用户准备了1个PCI-E 1X插槽、1个PCI-E 16X插槽、2条PCI插槽、2个SATA接口、2IDE接口及1个软驱接口，而为了组建双通道而设置的4个DDR2内存插槽也表明了nVIDIA芯片主板正式加入DDR2内存阵营的决心。

扩展接口特写

　　在I/O接口方面，富士康WinFast C51CM06同样提供了完整的扩展功能，PS/2、1组COM、4组USB2.0、RJ45、D-Sub D型接口及音频模块一应俱全。

　　由于AM2发布在即，我们得知消息下周将会有第一批全新架构的AM2盒装处理器到货市场，这标志着Socket754/939向AM2规格过渡又即将迈出了实质性的一步。而面对新一代处理器的呼之欲出，早已有耐不住性子的厂商也纷纷公布其针对AM2的最新路线图。日前，笔者便收到消息，AMD大陆核心合作伙伴昂达继多款NF5主板推出之后，对其经典的闪龙主板NF4S也进行重大升级，升级后型号更名为NF4T，它将支持AM2架构的全系列处理器。

板型变化，启用CI颜色识别系统

　　昂达NF4T主板设计框架源自经典的闪龙主板NF4S。依然是海蓝色的PCB但是主板的布局及插槽配色已大不相同，黄色的固态电容、橘色的SATA接口、尤其是双色区隔的SLI双PCIE接口和双通道内存接口，昂达NF4T主板基于NF4芯片组，它支持双卡SLI，支持双通道DDR2 667内存、提供2条PCI-E 8x SLI插槽(28 lanes + 6 links)、对应Socket AM2接口的Athlon 64/FX和Sempron闪龙系列处理器、最大提供6个SATA2接口(支持RAID5)、内置ActiveArmor防火墙。

　
扩展接口

　　主板无需跳线、转接卡即可随意组建单、双卡模式，如果玩家准备组建SLI，甚至不用在bios中做复杂设置，如果想组建SLI，即可直接在两条PCIE接口上插接两块支持SLI功能且相同规格的NV显卡即可在驱动中打开SLI。如果想使用单卡，只要遵循色块的指引，在黄色的PCIE接口上插接您的显示卡即可，单卡系统可工作在全速PCI-E x16模式下。

　　昂达NF4T内存槽附近板载了Winbond推出的310G-R2硬超频芯片，它直接掌控的就是内存槽的电压调节和并配合芯片组确定内存的时序，它的出现预示着内存的调节空间和玩法在AM2时代依旧是玩家关注的重点。

　
支持变速风扇功能　

　　新版AM2的盒装风扇将推荐采用热管＋风冷的散热器，转速和散热器体积会提高，因而在夜晚使用时风扇噪音会比较明显。昂达NF4T提供了温控风扇功能，只要搭配4PIN的温控风扇使用，它可以随着系统占用率的高低变化，实时改变风扇的转速，从而大大改善噪音的干扰。

　
板载Debug侦错灯　升级封闭式电感　

　　这是供电部分的特写，依然沿用经典的黄色富士通R5型极品固态电容，这部分高档用料也是超频玩家和学生朋友颇为认同的。昂达NF4T主板还启用了封闭式电感，见上图标着1R2M字符的元器件，它相较于以往的开放式扼流线圈有体积更小、抗干扰、电磁屏蔽性佳等优点。

　　主板还板载了Debug硬件侦错LED，硬件故障一目了然，用户可根据侦错码对应的症状轻松处理硬件故障。同时这款主板还具备了先进的ActiveArmor防火墙功能，它不占用系统资源，并且随硬件的启动自动进驻，可以很好的保护系统安全。

　
升级至千兆网卡，并提供8声道音效支持

　
主板还提供了输入、输出双向同轴数字音频接口，以及8ch音效

　　我们已经得知，这款经过多项升级的昂达NF4T主板将以599元的超低价格开售，如果用它来搭配即将到货的AM2版闪龙3000＋到3500＋，整机的装机成本应该能控制在3000元以内，而3000元基本上是目前大家装机的普遍预算值，AM2系统还没上市就能够在众多厂商的努力下将性价比做的如此突出，不禁让人嗟叹。性能更强，价格更具亲和力的AM2即将在下周上市，其升级潜力是濒临遗弃的754/939架构所不可比拟的。
　

　　这次我们提前拿到了昂达基于MCP55PSLI的最终样板，从而终于掀开盖在nForce5主板上的面纱。

昂达MCP55P　SLI主板图

　　这就是采用MCP55PSLI芯片组设计的昂达nForce5主板，请留意主板的CPU插槽和风扇位。

　
昂达MCP55P　SLI主板图

　　它无需跳线、转接卡即可随意组建单、双卡模式，如果玩家准备组建SLI，甚至不用在bios中做复杂设置，直接在两侧的黑色接口PCIE x16接口上插接两块支持SLI功能且相同规格的NV显卡即可在驱动中打开SLI。如果使用单卡，则将显示卡插在其中的一条黑色PCI-E x16上，单卡系统就可工作在PCI-E x16全速模式下。

　
昂达MCP55P　SLI主板图

　　三相供电足以满足M2接口处理器的供电需求，昂达nForce5主板选用日本红宝石MBZ系列SuperLowESR低阻抗电容和德国英飞凌MOSFET场效应管。功耗、发热量非常低。

昂达MCP55P　SLI主板图　

　　MCP55P SLI芯片组面向发烧级游戏玩家，支持双通道DDR2 667内存、提供2条PCI-E 8x SLI插槽(28 lanes + 6 links)、对应Socket AM2接口的Athlon 64/FX系列处理器、最大提供6个SATA2接口(支持RAID5)、可板载双千兆以太网控制器、内置ActiveArmor防火墙和高品质UAA Audio音频技术。A1版ES芯片通常被主板厂商用于测试，而稍后NVIDIA发布的A2和A3版MCP55将是最终零售的版本。

　
昂达MCP55P　SLI主板图

　　MCP55P SLI芯片组支持双千兆网卡，因此可以看到在这片昂达nForce5主板上除了内置的一颗Marvell88E1115千兆网卡外还有预留了另一块千兆网卡的焊位。主板还板载了Debug硬件侦错LED，硬件故障一目了然，用户可根据侦错码对应的症状轻松处理硬件故障。同时这款主板还具备了先进的ActiveArmor防火墙功能，它不占用系统资源，并且随硬件的启动自动进驻，可以很好的保护系统安全。

　
昂达MCP55P　SLI主板图

　　接口埠提供了丰富的第三方功能，预置4个USB2.0独立接口，提供千兆网卡和8声道音频输出，除此以外还特别提供了一组支持输入＋输出的高保真同轴数字音频接口，为有数字音箱的朋友提供了极大的便利。

　　像以往一样，NVIDIA在最新的nForce5芯片组中使用了低、中、高三档产品来迎合市场口味。昂达等厂商已经提前做好准备，预计在5月底M2的处理器渐渐铺货市场后，nForce5主板会很快抢摊成为AMD平台的新主流。



　　最后出场的一款昂达主板是采用AM2接口的C51,一起来看看

主板全图

　　惯用的翠绿色PCB底板，Micro ATX小板设计，对于这类针对性价比的主板而言，小板设计可以获得更好的成本控制，所以市场上常见的此类主板几乎都是清一色的小板设计，对于普通用户而言已经够用。


扩展接口

　　两组DDR2 内存槽，相信对于普通用户而言已经够用，在现在DDR内存大白菜价的时期，直接购买单根512MB的内存将会是最好的选择，而由两根512MB组成的1GB容量相信对于普通用户而言也几乎绰绰有余了。提供了一组PCI-E 16X显卡插槽及一组PCI-E 1X设备插槽，外带两组PCI插槽，在这里我们也看到了这款主板良好的设计，提供了对PCI-E显卡插槽的完整供电设计，保证了在使用高性能高功耗显卡时的稳定性。


供电设计


板载芯片

　　板载了较为常见的Realtek的RTL8100C百兆网卡芯片，而声卡方面采用的则是Realtek的ALC655 AC97 Codec，在众多主板上得到广泛的应用，是比较常见的6声道声卡。


接口及附件

　　KN9 SLI采用MCP55P芯片组支持内存DDR2 800

整体外观

充足稳定的电源供电模块

　　独特的PWM模块设计配合Q-OTES散热能大大降低供电模块周围的温度，在CPU/芯片组/内存附近布有大量日系高档电容以加强供电的充足和稳定，100% 日系电容大大延长使用寿命。

Silent OTES 技术

　　Silent OTES™ 是一个安静的芯片组散热装置. 它使用一根热管传导来自芯片组散热片到PWM散热鳍片的热量，再通过CPU风扇产生的气流带走来自CPU、芯片组和PWM散热鳍片的热量. ABIT工程师这款独特的热管设计使芯片组的热量被安静而又有效的驱散。

接口部分

　　板载7.1声道Realtek ALC 883 高保真解码芯片，独立的 Multi-streaming音效装置，接口感应装置 S/PDIF输出。

[#img_472847_no_1_Black_1#]
整体图


BIOS截图


BIOS截图

监控界面截图

　　我们本次收到的这颗AM2接口X2 3800+处理器是正式的零售版本，与939接口的X2 3800+在外观上基本没有区别。

X2 3800+正面

　　这款Socket AM2接口的X2 3800+处理器支持DDR2内存，针脚数量为940针，继续采用90纳米工艺制作。上述处理器有低功耗和超低功耗两个版本，TDP分别为65W和35W。功耗35W的Athlon 64 X2与普通版Athlon 64 X2相比，性能功耗比提高154%。65W版本的AM2接口处理器将包括Athlon 64 X2 3800+、4000+、4200+、4400+、4600+和4800+，35W版本的AM2接口处理器包括Athlon 64 X2 3800+，Athlon 64 X2 3500+，Sempron 3000+、3200+、3400+、3500+。

处理器编号

　　接下来我们再来看看这款主板的编号“ADA3800IAA5CU”，大家都知道现在AMD都采用PR值的计算方法来为处理器命名，“3800+”则是这款处理器的型号，倒数第三位的“5”是缓存容量识别码，我们可知每颗核心都拥有512K二级数据缓存，而最后的两位识别码“CU”则代表该处理器的核心代号为“Windsor”。

处理器产地

　　在处理器的下方我们看到这款处理器的产地来自马来西亚，它的工作电压为1.35V。我们收到的这颗CPU的TDP是65W的版本。除此之外它还包括：1GHz 16Bit Hyper-Transport技术，支持双通道DDRII 800，加入对AMD Virtualization等技术。

X2 3800+背面

左图AM2 X2 3800+(940)与右图X2 3800+(939)对比

　　两款处理器因为都加有金属顶盖,所以只能从英文字母编号来区别两者的不同。

左图AM2 X2 3800+(940)与右图X2 3800+(939)针脚对比

　　从背面两颗处理器的针脚对比来看这两款处理器的针脚位置基本是一致的，大家可以注意一下图片中两颗处理器的左下角，采用Socket AM2接口的X2 3800+处理器左下角增加了一个针脚，一共是940针。

　　我们使用了最新版本的CPU-Z 1.33.1对这颗处理器进行信息检测，相信信息如下：

CPU-Z信息

　　在最新版的CPU-Z 1.33.1中，已经能正确辨认出它是Socket AM2处理器，其它相关工艺制程显示90纳米、核心电压是1.408V,核心名称是Windsor，步进版本是BH-F2，这款处理器支持MMX(+),3DNow!(+),SSE，SSE2,SSE3，X86-64等技术，它有512KB的二级缓存。

Windows中处理器信息

　　鉴于是一款DDR2接口的X2 3800+处理器，在测试之前我们挑选了一颗PR值与其相同的AMD X2 3800+处理器与其对比测试。除了这两颗处理器之外，在主板方面我们使用了昂达的NF5P和DFI Lanparty NF4U作为测试的主板。其他配置请大家见下面列表：　

　　

CPU测试平台配置
处理器
CPU	AMD （AM2） X2 3800+  DDR2 AMD （939） X2 3800+  DDR
内存
海盗船	CorsairDDR400(2.5-3-3-7)512MB*2 CorsairDDR2 667(4-4-4-12)512MB*2
主板
AMD DDR平台	DFI(友通) LanParty NF4 Ultra-D（nVIDIA nForce4SLi、Socket939）
AMD DDR2平台	昂达 nForce5-P
显卡
ASUS Geforce 7800GT	480Mhz/1350Mhz
硬盘
希捷酷鱼7200.9	160GB, 8MB , 7200 rpm
光驱
DVD-ROM	Benq (16x)DVD RW
电源
全汉蓝瀑	400W
软件
芯片组驱动	NVIDIA For NF5主板测试版驱动
显卡驱动	nVIDIA ForceWare 84.90
DirectX	版本: 9.0c
操作系统	英文WinXP Professional2600+Service Pack 1

　　测试共分为5个选项，分别从OpenGL、DirectX9、音频、文件操作、系统这些方面来进行测试。对于测试软件我们不再做过多的叙述，这里要说明的是：在音频转换方面我们使用的是Razorlame，它和LameMP3一样都是非常不错的MP3压缩软件，我们找来了346MB.wav格式的音频文件，音频文件的播放时间是34：17秒，将其转换成MP3。详细测试内容请见下表：

测试软件介绍
OpenGL
Doom III	版本: 1.0.1262 1024x768, 32 Bit 显示画质 = High Quality demo1
DirectX 9
half-Life2	1024x786, 32 Bit
3DMark05	1024x786, 32 Bit
3DMark06	1024x768 - 32 Bit
音频
Razorlame	版本：1.1.5 WAV格式346MB转换MP3格式
文件操作
AutoGK	199MB VOB格式文件压缩99MB AVI格式
系统
PCMark 2005	ALL/CPU/Memory/ Graphics测试
SiSoftware Sandra Pro	Memory、CPU、Media Test、Arithmetic
SuperPI	1M/4M

　　看完了列表相信您对本次测试的内容有了一定了解，下面让我们一起来看看本次测试情况。

　　这两款处理器在3Dmark03、05、06下的测试成绩对比谁的性能会更强呢？不用多说，让我们一起来看看。

　　3DMark05介绍：3DMark05加入了对微软DirectX 9.0C的支持，所以完全支持Shader Model 2a、2b、3.同时加入的更加详细显示控制面板，可以使用户对测试进行更为详细的画面控制。3DMark05还使用了全新的更为类似游戏的3D引擎，使测试更接近于正常的游戏运行。它包含了三个全新的测试场景，分别为：Return to Proxycon、Firefly Forest、Canyon Flight，通过这三个场景的测试便可以得出分数。

AM2 X2 3800+测试图一


AM2 X2 3800+测试图二


AM2 X2 3800+测试图三


AM2 X2 3800+测试图四

　　3DMark06介绍：3DMark06主要使用最新一代游戏技术衡量DirectX 9级别的3D硬件。此前的3DMark都是随着新版DirectX和新一代硬件的发布而推出，在一定程度上限制了3DMark对最新硬件性能的充分挖掘。现在DirectX 9已经发布3年，该级别的硬件已经遍布高中低各个领域，因此3DMark06终于可以完全利用DirectX 9的特性。事实上，3DMark06所有测试都需要支持SM3.0的DirectX 9硬件，不过只支持SM2.x的硬件也可以运行大部分测试。

AM2 X2 3800+测试图五


AM2 X2 3800+测试图六


AM2 X2 3800+测试图七


AM2 X2 3800+测试图八

　　通过多项的3Dmark测试，从上面的柱状图您可以直观地看出两款处理器在性能表现方面几乎都是相同的，换句话说是互有胜负。

　　以3Dmark系列出名的Futuremark，推出了测试的另一品牌PCmark系列，PCmark是以整机综合 性能为考量的测试软件，经过PCmark2002，PCmark04后，最新的PCmark05也推出多时，新版Pcmark05在提高测试准确性和客观性的同时，主要增加了对多核心和支持超线程 处理器的更好支持，在测试成绩中具有多核心和支持超线程的处理器也会取得更好成绩。

AM2 X2 3800+测试图九

AM2 X2 3800+测试图十


AM2 X2 3800+测试图十一

　　在PCmark05的测试中，SocketAM2平台凭借DDR2内存的一点优势在部分测试中占有一席领先的地位，相信SocketAM2平台搭配DDR2 800内存的效果会更加理想。



AM2 X2 3800+测试图十二

AM2 X2 3800+测试图十三

　　在著名的SuperPI的测试中，内存速度对测试结果有比较明显的影响。因为我们使用的是DDR2 667内存，一是在频率上有所损失，二是在时序上并不尽如人意，经过我们手动优化之后这款DDR2 667内存的测试成绩才相当搭配DDR 400内存的939平台。

　　Sisoft被设计来测试完整系统和单独部件的理论性能。但是取得的数字是纯理论的，对实际应用性能反映的现实意义不高，以下测试内容仅供参考。

AM2 X2 3800+测试图十四

AM2 X2 3800+测试图十五


AM2 X2 3800+测试图十六

AM2 X2 3800+测试图十七

AM2 X2 3800+测试图十八


AM2 X2 3800+测试图十九

AM2 X2 3800+测试图二十

　　在Sandra2005测试中，搭配DDR2 667的Socket AM2接口平台在处理器运算项目中稍稍领先Socket939接口平台，而在内存的多任务测试中DDR平台完全没有优势，DDR2平台领先34%。

　　接下来我们使用Doom3和半条命2对四款处理器在游戏性能中的表现进行了测试，另外我们还使用了AutoGK和Razorlame两款软件分别进行了视频和音频的测试。

AM2 X2 3800+测试图二十一

　　在Doom3的游戏测试中，从上图可以看到AM2接口的X2 3800+在单任务及多任务的测试过程中与939 3800+的差距仅有2帧左右。

AM2 X2 3800+测试图二十二

　　同样的问题也在半条命的测试中出现，在单任务情况下两者的性能几乎没有差距，但在多任务情况下两款处理器均有30帧左右的性能下降，降幅达到32%。

AM2 X2 3800+测试图二十三

　　在视频压缩的测试中虽然939 X2 3800+在单任务上抢占了先机，但是在多任务处理上反而效率降低了。

AM2 X2 3800+测试图二十四

　　通过以上一系列的对比测试，相信大家对Socket AM2处理器的性能有了一定的了解，从测试情况来看，中低端频率的内存并没有让CPU的整体性能获得较大的提升。针对本次测试总结出以下几点，希望可以和大家一起讨论。

　　新平台何处有新？
　　就用我们刚接触到nForce500系列主板而言，拿到它的时候就想过一个问题——新平台新在何处？总体来看新的nForce500系列主板引入了对DDR2内存的支持，加强了内存供电电路的设计，对接口的针脚变动进行调整。其实，这些并不需要太多复杂的设计，nForce4是一款成熟的芯片组，设计者只需在主板的走线和供电方面加以修改，就可以适应新的处理器。不过nForce500也有自己的独到之处，RAID5和UAAAudio（Universal Audio Architecture）技术的引入，让看似平淡的主板焕发了一丝生机，但这两项技术都只面向高端用户提供。或许随着科技的发展，更新的加快，我们就能看到更多的新变化。

　　DDR2内存并未带来明显性能提升
　　无论是我们在此之前查看有关AM2处理器的测试资料，还是经过本次的实际测试，大家都发现了一个共同的问题，就是中低频率的DDR2内存并不能为AMD平台带来更好的性能提升，反之较高的内存时序影响了处理器性能的进一步发挥，只有当内存频率提升到DDR2 800时才能与使用DDR 400的内存搭配939平台保持一致。在兼容性方面，因为X2 3800+处理器内置了内存控制器，所以在内存的兼容性方面笔者感觉还是有些欠缺，我们在使用某大厂知名品牌DDR2 800内存条（双面颗粒）的时候，出现了不亮的情况，当更换成单面内存条的时候便可顺利点亮，在这里提醒用户在挑选内存之前一定要放在平台上试一下。

海盗船DDR2内存

　　主板芯片组重新洗牌
　　nforec500系列的出现，确实让平静了半年之久的AMD芯片组的整个市场格局发生了微妙的变化。大家可以看到DDR内存正在逐渐隐退，这就意味着将要有大量新款支持DDR2内存的主板诞生。目前不仅是nVIDIA一家做好了AMD处理器芯片组的准备，包括威盛、SiS和ATi这三家大厂也都做好了充足的准备，到本文截稿时，我们已经收到了来自其他厂商的不同型号的芯片组主板，看来大家都想在新的芯片组领域争夺一部分市场份额。

富士康WinFast C51CM06主板北桥芯片

　　看好Windsor的超频性能

超频后CPU-Z截图

　　因为本次测试的时间有限，所以在测试中我们也仅简单试了一下CPU的超频，经过反复测试这款处理器可以在不加电压的情况下可以超频至2.7GHz（270MHz*10），最后在加0.1V电压的情况下我们将这个CPU超频至280MHz*10=2.8GHz。在整个超频测试过程中玩家会感觉很轻松就上2.7GHz,当然这要建立在你的主板BIOS设置好的情况下。

　　Conroe大兵压境，AM2任重道远
　　眼下虽然Intel Conroe还没有正式登场，但是从一些其他媒体的测试结果来看Conroe将会是AMD新一代处理器的一个很强有力的对手，面对新的制程、强劲的性能以及咄咄逼人的气势AMD如何在06年继续迎战呢？让我们拭目以待。
