费特拉提Gen3主板芯片大盘点

    下面我们再来看一看该主板所搭载的板上芯片。

ASM1042 PCIe to USB3.0芯片

    华擎Fatal1ty Z68 Professional Gen3采用了一枚ASM1042 PCIe to USB3.0芯片方案，祥硕科技(asmedia Technologies.)自行研发之USB3.0主控端芯片ASM1042，在获得微软(Microsoft)认证后，确保主控端驱动程序与微软Win7、Vista(32bit/64bit) 与WinXP的兼容性。除了兼容性佳外，ASM1042也支持BC1.1(Battery Charger)的功能，经测试能让支持此功能的智能型手机的充电效能提升数倍，而其效能表现也优于竞争对手10%以上。

Nuvoton NCT6776F传感器芯片

    Nuvoton NCT6776F传感器芯片，可以对主板的电压、温度和风扇转速等参数进行监控。asmedia ASM1083可以将 x1 PCI Express转换为32-bit PCI Bridge 。


Asmedia ASM1442T 电平转换芯片 ASMedia ASM1042 USB3.0主控芯片

VT6330 PCI-E Combo 控制器

    VT6330 是高度整合的 PCI-E Combo 控制器，在一个单晶片中集成了两个控制器：IEEE 1394a 双通道 OHCI 链路层控制器，整合 400Mbps 1394a PHY 器件；另一个是支持 2 个ATA/ATAPI 设备的1通道 PATA（IDE）主机控制器。VT6330 是一款兼容性强、灵活的 PATA(IDE) 主机控制器，支持 2 个 ATA/ATAPI 设备，依次支持 PIO 模式 0/1/2/3/4，Multiword DMA 模式0/1/2，和 Ultra DMA33/66/100/133。另外，VT6330 的 IDE 接口支持 CF卡启动和存储。


ASM1061 SATA6Gbps控制芯片 PEX8608-BA50BC PCI-E通道频宽控制芯片

    ASMEDIA的ASM1061芯片可为主板提供SATA 3支持。PLX PEX8608-BA50BC PCI-E通道频宽控制芯片，可提高USB3.0接口、第三方SATA6Gbs接口等数据接口的互联带宽。


GD75232 COM控制芯片  nxpl04083b快速切换电路芯片

    COM控制芯片GD75232，nxpl04083b芯片作为快速切换电路，从而提供pci-e3.0规范的高速带宽。

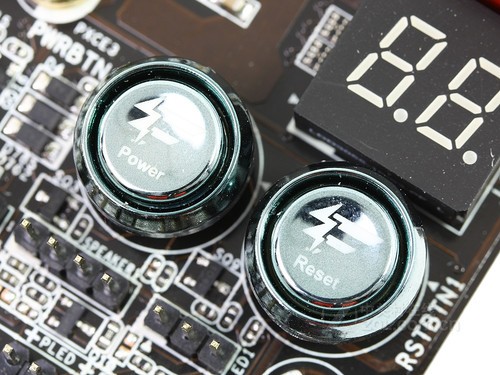

板载按键开关与debug指示灯

    板载POWER及RESET按键开关以及双8位数码debug显示器。I/O接口部分提供了一个CMOS清除开关。
