产品细节介绍

●处理器供电介绍

　　微星P43 Neo采用三相模拟式供电，输入及输出滤波部分均使用日本化工出品的高品质低ESR固态铝壳电容以全封闭陶瓷电感。每相供电搭配4个MOSFET，双并联结构轮流工作，有效减轻原本单相线路中的电流压力。这样做虽然未能减轻当电流或电压提高时PWM以及输入端滤波电容的压力，但确实能缓解MOSFET模组的发热，并维持该区域PCB的电气性能。处理器插槽中央配备了一些耦合电容，用以稳定处理器信号。虽然微星板型原设计中的钽电容焊位空缺，对于这款不太可能被运用到大幅度超频的普及型产品来说已经足够。

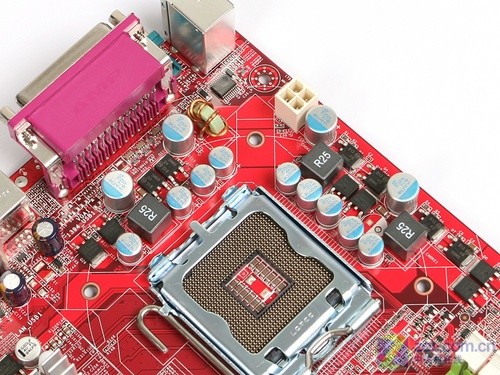

处理器插槽特写

●主板插槽介绍

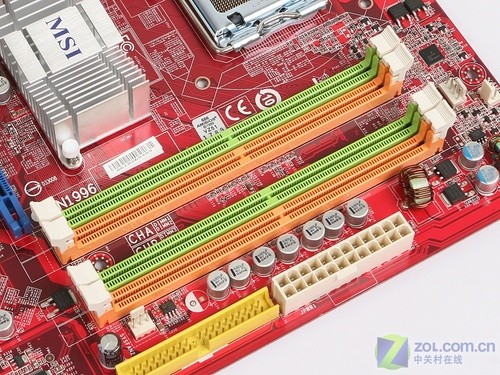

内存插槽

　　微星内存插槽也在不久前改变了设计风格，从原先的异色标注双通道改为现在普遍的同色标注方式。插槽分绿色、橘黄两色，同时使用相同颜色的插槽可以打开双通道内存传输模式。

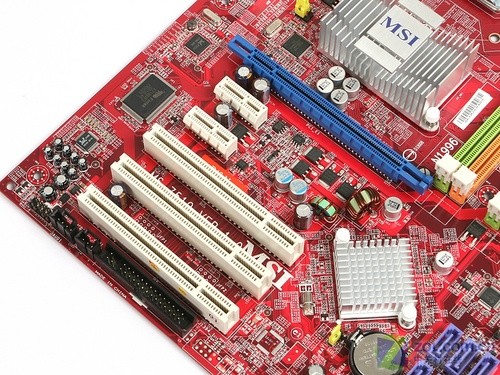

PCI-E/PCI插槽

●I/O功能介绍

　　微星P43 Neo支持一个全速PCI-E2.0 16X插槽，足以满足当前任何显卡的带宽需求。此外它还提供2个PCI-E1X插槽以及三个PCI插槽，留有极大的扩展功能空间。

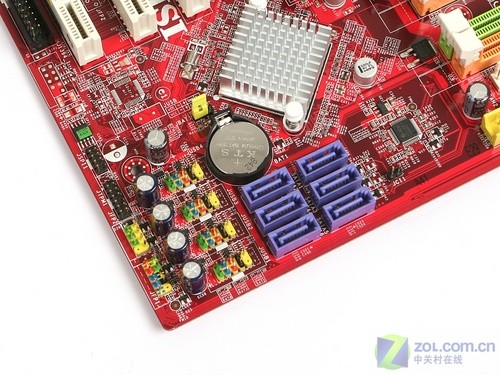

存储I/O端口

　　Intel新一代I/O芯片ICH10支持规模更大的存储端口，它总共提供12个USB2.0端口，其中4个通道以现成插座的方式提供于后I/O背板，其余8个以插针的形式分四组出现在存储I/O部分。此外ICH10还原生支持6个SATA2端口，但仍然越少IDE通道，需要第三方芯片补全。

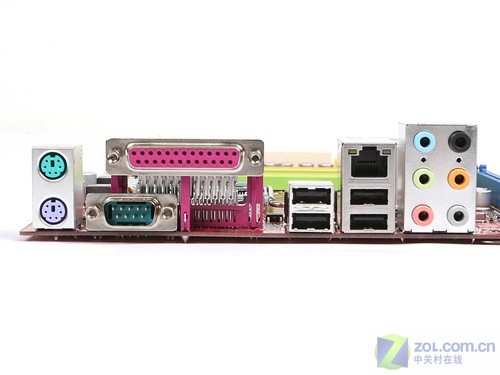

I/O背板特写

　　微星P43 Neo3的I/O背板十分传统，应有的功能一应具全。
