华擎4Core1600P35-WiFi+外观赏析
自从Intel P35芯片组发布至今已经过去了大半年光景，虽然P35 MCH内存控制器在硬件上已经能够很好地支援DDR3内存，但由于当时成熟的DDR2内存体系几乎垄断整个DIY市场，加上DDR3内存高昂的价格和稀少的铺货量，在这款芯片组上市之初，大多数主板品牌根据当前形势纷纷将他们的P35主板设计为DDR2版本。但随着处理器性能的不断增强，前端总线频率的日益提高，原有的DDR2内存对处理器带宽的支持开始变得捉襟见肘。
对Intel的现阶段处理器来说，理论上当内存频率与前段总线频率相同时，系统带宽将会达到最佳的平衡点，也就意味需要四倍于处理器外频的内存频率。先撇开超频不谈，在标准状态下，超规范的DDR2-1066内存可以勉强胜任266MHz标准外频的处理器，可是333MHz和400MHz外频的相继问世，使得DDR2内存再也不得不承认廉颇老矣。因此不可否认，主板支持拥有更高工作频率的DDR3内存势必成为未来的趋势，引领起FSB/DRAM等效带宽的新潮流。
下面将要为大家介绍的产品是华擎为顺应这一潮流而推出的P35主板，工业名称为4Core1600P35-WiFi+，以下我们简称为华擎P35-WiFi。它同时兼容DDR2和DDR3两种规格内存，客观上可认为是过渡型产品。众所周知，由于BIOS参数优化的复杂性，多数过渡型产品性能中庸，那么华擎P35是否能规避此“潜规则”呢？
华擎P35-WiFi正面特写
●CPU供电模组及内存支持
4层PCB设计，蓝色的基调和整齐的布局、规划符合华擎主板的固有风格。
CPU供电模块
CPU供电为4相位设计，每相无一例外地配备Sanyo SEPC高品质铝壳电容和封闭防磁电感。虽然供电相数不多，但为确保每相供电的质量而在用料上毫不吝啬，这或许是华擎长久以来为平衡性价比总结出的宝贵经验。
内存插槽特写
华擎P35-WiFi提供了两组DDR2内存插糟（黄、桔黄）和一组DDR3内存插糟（绿），同时使用颜色相同的插槽可以实现双通道系统。
华擎4Core1600P35-WiFi+I/O功能介绍
●PCI-E插槽简介
PCI/PCIE插槽
与所有的P35芯片组主板一样，华擎P35-WiFi也只能提供PCI-E 16X+4X的显卡带宽连接。
●I/O功能介绍
I/O功能端口
华擎P35-WiFi搭载的ICH9南桥芯片提供6个SATA2接口，在上图中5个红色接口由南桥控制，最后一个以ESATA的形势设置在I/O面板上。两个橘黄色的SATA2接口由第三方磁盘芯片控制（另一个在打印机端口附近）。此外华擎P35-WiFi还提供了三组共6个插针形势的USB端口和一个插针形势的1394a火线端口（另一个1394a以插口形势设置在I/O面板上）。

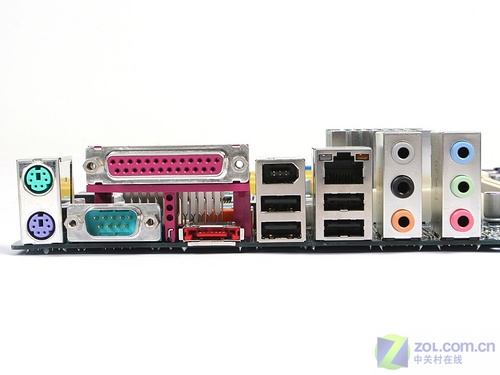

I/O面板特写
WiFi网卡及天线
顾名思义，华擎P35-WiFi支持无线网络接入功能，其控制芯片被集成在独立的PCB上，使用插针形势与主板相连接，与华硕完全相同，不需要此功能时可以拆下。天线可以增强无线电信号的接收。
华擎4Core1600P35-WiFi+板载芯片介绍
●板载芯片介绍
似乎华擎与著名芯片厂商Realtek的合作甚密，P35-WiFi上的板载芯片几乎都为Realtek所提供。千兆网络芯片RTL8111C和WiFi芯片RTL8187L以及顶级板载音效芯片ACL890B的出现使它具备不逊于任何旗舰级主板的I/O功能规格。

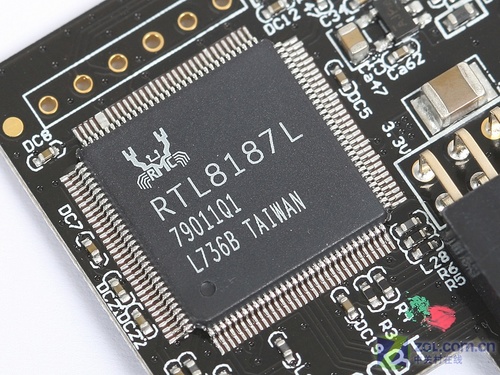

Realtek 8187L WiFi网络芯片特写

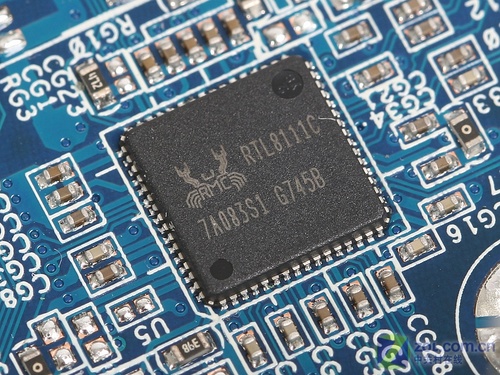

Realtek 8111C千兆网路芯片特写
Realtek ALC890 HDAudio音效芯片特写

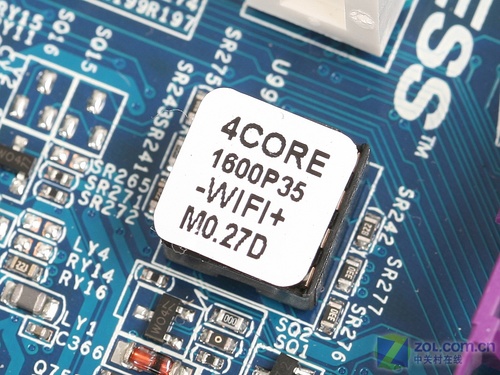

储存BIOS信息的ROM芯片
华擎P35-WiFi采用当前主流主板中常见的8pin插针式BIOS芯片，和传统的嵌入式芯片相比，在没有任何工具的情况下它可以实现手工插拔 ，若BIOS程序故障或ROM芯片损坏，维修将变的更加便利。
测试平台构成
提起P35芯片组，我们首先想到的是它超强的外频支持能力，因此在发烧友眼中，P35主板几乎成为了低倍频Intel处理器的绝配。想要让低倍频处理器获得较高的主频，唯一的办法就是尽量提高它的外频，但是外频提升的幅度除了关系到处理器本身体质之外主板芯片组对高外频的支持也是至关重要的因素。正由于此特性，使外频的高低成为鉴别一款P35主板优劣的首要标准。
在本次测试中我们选用被誉为“主板试金石”的Intel Core 2 Duo E6550处理器来检验华擎P35-WiFi的性能，它是Intel主流的6000系列处理器中倍频最低的入门级产品，默认频率为333MHz×7 @2.33GHz。内存方面我们选择使用华擎P35-WiFi的DDR3功能，给处理器提供以强大的存储带宽支持。
华擎4Core1600P35-WiFi+超频测试及点评
●超频调试结果
P35芯片组自发布起已经历无数例行测试，我们早已对它的属性和默认性能了如指掌。在芯片组相同的情况下，各个品牌主板之间的默认性能差异基本上是微乎其微的，我们今天所要做的，是绕过枯燥腻味的默认性能测试，直接进入读者最想了解的超频环节。
华擎P35-WiFi的BIOS界面清晰明了简洁易懂，与华硕风格几近相同，熟悉华硕主板的用户应该能够迅速上手。并且华擎P35-WiFi的BIOS功能执行效能十分可靠，在调节范围之内的各选项参数都能得以顺利执行，未发现明显Bug。
经过调试，我们很快就能将这颗E6550的外频提升到500MHz，在默认倍频下获得3.5GHz的主频。此时CPU实际电压为1.3V，北桥电压增加到1.39V。内存5:8异步工作在DDR3-1600，符合这款KINGBOX DDR3内存的标准频率。延迟为2T-9-9-9-27。
●测试成绩一览
此状态下系统十分稳定，顺利通过以下所有测试。
SuperPi-1M测试
国际象棋测试
内存缓存频宽测试
磁盘效能测试
●最终点评
华擎P35-WiFi由此一举获得了500外频俱乐部的入场卷。同时对DDR3内存的支持性能以及内存分频的把控也是相当出色。所有提供的内存分频比例都能够被正确执行，向我们展示了如同华硕一般的大家风范。华擎P35-WiFi主板以它优异的测试成绩告诉我们，并非动辄几千元的名牌旗舰主板才能涉足超强性能的领域。对于以实用超频为主的大多数用户来说，拥有至少500MHz外频能力的华擎P35-WiFi早已游刃有余。尤其是它加入对DDR3内存的支持，不仅使内存频宽得到了巨幅提升，磁盘的传输效率也因内存频宽的增长而受益匪浅。尽管今天DDR3内存十分昂贵，DDR2仍占据主流，但在可以预见的未来，当DDR3真正进入千家万户之时，选择这款主板的您仍然有机会通过升级内存的方式让爱机重新焕发光彩。
华擎P35-WiFi包装
华擎 4Core1600P35-WiFi+
