明星编辑●主角出场——让主板不再制约超频
当我们发现辛苦DIY的一套平台无法超频的时候，就应该好好思考原因了：到底是CPU还是主板出现了超频的瓶颈呢？根据经验，CPU都会有一定的超频空间，而内存也不至于一点都无法超频，实际上制约频率提升的瓶颈很多都来自于主板。
我们对主板的要求早已不是一开始能亮就行的初级程度，越来越多的人们理性地去认识主板，就要求主板从功能和性能上能够让用户满意。功能上自然是要求更多的I/O和更多的附加软件，而性能上除了对基础效能的要求之外更要求主板必须具备超频的能力。
今天我们的主角就是这样一款兼顾了性能和功能的主板产品，比较特别的是它还是一款整合主板，它就是昂达N73PV，那么我们先来认识一下这块特色鲜明的主板：
昂达N73PV主板全貌特写
上图就是是昂达N73PV，看到主板上密密麻麻的固态电容，我想读者已经猜到了，这是昂达魔固系列中的一员，全名是昂达N73PV魔固版。主板采用品质上乘的固态电容，在20摄氏度下平均寿命达到40000小时，ESR阻抗值低至＜8mΩ，发热量极低，更利于系统稳定，更被广泛使用于服务器领域，这使得我们彻底和爆浆说再见。
昂达N73PV主板CPU供电部分特写
CPU供电设计为四相回路供电，R56M封闭式电感和全固态电容的搭配令其在应对65W峰值功率的酷睿处理器的时候显得游刃有余。也正是基于这样的设计，使昂达N73PV在超频的时候体现出了更强的CPU电压能力。
昂达N73PV主板内存插槽及供电部分特写
由于芯片组的限制，MCP73只支持单通道，当然这也是有利有弊的，单通道也更有利于超频，对内存的限制也少了很多，两个内存插槽也足够整合主板的使用需求了，鉴于目前内存价格的低迷，一次到位地选择1Gx2的内存组合应该是比较合适的。

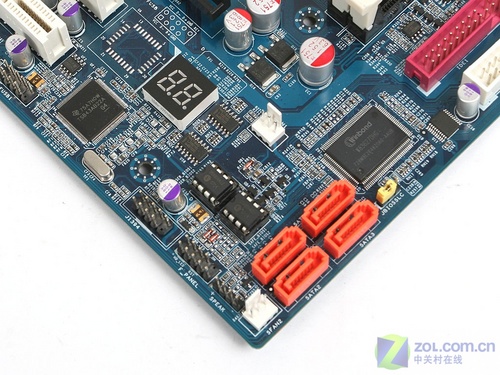

昂达N73PV主板磁盘接口及Debug侦测灯特写
双实体BIOS已经是昂达大部分主板的标配了，带来的安全性自然不必多说，编辑本人也曾经有过刷坏BIOS的经历，在单个BIOS的情况下就只能送回去维修了，不过配备了双BIOS的主板则可以有效避免或者直接自我修复这样的情况，在主板安全上令人放心。磁盘I/O方面：昂达N73PV支持一个IDE接口、并增加SATA2接口到4个，然后强化了磁盘性能：支持RAID 0/1/0+1/5/JBOD。可以说磁盘I/O方面的功能强化已经让人满意。而集成的Debug侦错灯也可以让我们了解主板及其载件的运作情况，这也是基于DIY玩家的设计。
昂达N73PV主板PCI扩展部分特写
国内用户对于全速的x16 PCI-E显卡插槽有特殊的情节，这不仅仅是数字上的不同，也意味着未来平台的独立显卡升级潜力问题，自MCP68开始，nVIDIA的整合芯片组就已经全面提供x16的PCI-E显卡插槽了，这一点不需担心。

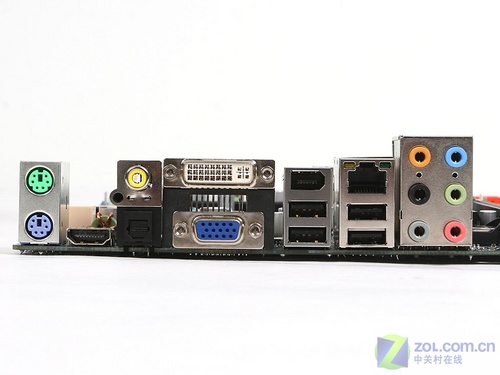

昂达N73PV主板背板I/O接口部分特写
昂达N73PV配备了Marvell的88E8053千兆网卡，由于采用了“不死鸟”网卡提速技术，同样是千兆规格，昂达N73PV却比同类产品速度要快。普通基于PCI总线的千兆网卡，受南桥总线限制，频宽仅为133MB/s (即为 1064 Mbps)，而且还会被其它装置所共享，如硬盘、USB装置、音效装置等等，频宽一般都会被吃掉，从而造成延迟。昂达N73PV的千兆网卡直接连接北桥，独享一条PCIE通道，频宽为真正的250MB/s (即为2500 Mbps )。另外，背板也提供了四个USB2.0接口和符合Vista标准的8ch HD高保真音频特效，视频输出方面则如图中所见，提供了DVI+VGA+HDMI的三种输出接口标准，另外同轴光纤及1394接口一应俱全，这样的I/O背板接口堪称豪华。
