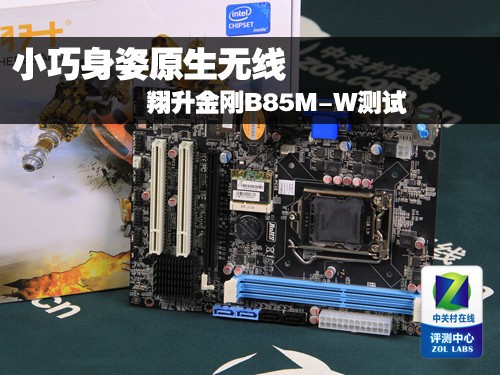

小巧身姿原生无线 翔升金刚B85M-W测试

    虽然说如今的智能移动终端应用十分广泛，但PC在我们日常工作娱乐生活中的比重其实并没有下降多少，如果说PC最大的劣势是其臃肿的身材，那么如今不少基于mATX甚至ITX主板组建的平台绝对可以颠覆您一贯的固有印象。而翔升金刚B85M-W就是一款尺寸精炼的主板产品，而作为一款入门级B85主板，能否接过B75成为性价比消费者的首选，今天的测试将会告诉我们答案。

    对于熟悉Intel主板命名的朋友们，一定对IVB入门平台对应的B75芯片组主板记忆犹新，由于B75原生了USB3.0、PCI-E3.0、SATAIII这些高速接口，如果用户不选用旗舰的超频CPU，那么B75主板可以满足的消费群体就很广了，无论是入门级的i3还是不具备超频能力的i5、i7都非常合适。而今年Haswell架构处理器的横空出世，B85就成为了接替B75的生力军。


搭配Haswell处理器 B85正式接过B75入门主板首选的大旗

    虽然Haswell架构的处理器已经有了小半年，但CPU产品主要还是集中在酷睿i系列中的i5、i7这样的中高端型号，直到十一前夕拥有Haswell架构的第四代i3才真正面世，相信第四季度大量第四代i3型号将会陆续上市，而B85主板可以说是非常理想的选择。

翔升金刚B85M-W正面包装

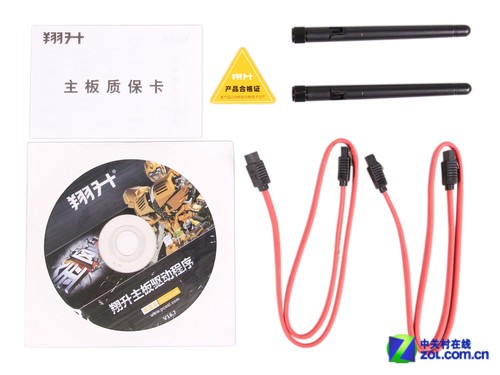

主板盒中的配件一览

    翔升金刚B85M-W的包装盒设计的很清爽，在白色打底上一个金黄色的机甲金刚十分吸引眼球，而这颇具视觉冲击力的包装也预示了主板产品的不俗表现。打开包装后，除了主板主体以外，还有主板质保卡、1个产品合格证、2根无线接收天线、2根SATA数据线、1张主板驱动程序安装光盘。后文我们就来看看主板的具体规格如何。

    对于一款高性价比的入门主板，翔升金刚B85M-W采用了非常规尺寸的mATX板型。相比目前越来越流行的mATX紧凑型小板，该板的尺寸还进行了进一步的瘦身，大小接近于最迷你的ITX板型主板。可以说厂商还是很用心的，兼顾了常规mATX板型的拓展插槽数量和ITX板型的小巧，颇有些“怪才”的味道。下面我们就关注一下主板的规格细节部分。

翔升金刚B85M-W

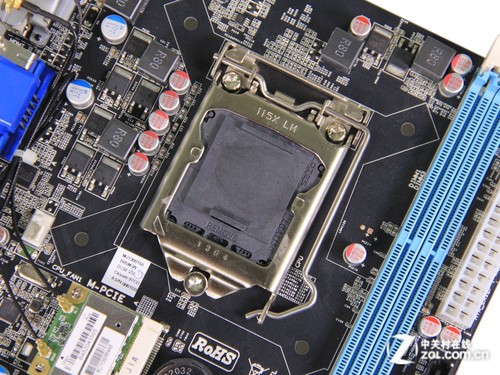

CPU核心及供电部分

    主板基于B85芯片组设计，CPU底座从IVB平台的LGA 1155，变成了Haswell平台的LGA 1150插槽，所以如果用户准备组建Haswell架构的新平台，那么B85主板则是最低的主板门槛。CPU供电采用了成熟的3相设计，虽然看上去并不豪华，但在Haswell处理器中，CPU中已经集成了VRM（电压调节模块），故对主板供电方面的依赖性已经大大降低。而CPU供电模块也严格按照VR12_0规范设计，通过了Intel实验室验证，精准稳定的供电设计也确保了平台的稳定运行。

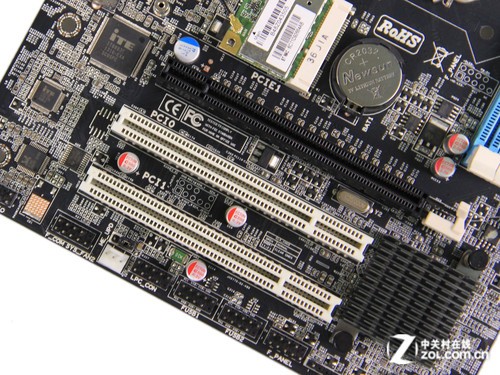

PCIe拓展插槽部分

    主板的拓展插槽部分，除了最基本的PCI-E x16显卡插槽外，主板还提供了2个PCI插槽，可以说也照顾到了一些较老的板卡。而大部分主流游戏玩家，也能选配高性能的独立显卡，流畅运行主流的3A单机大作轻而易举。

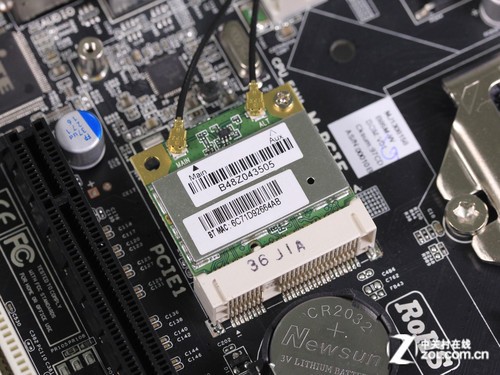

自带无线模块

    值得一提的是主板还带有一个mini PCI-E插槽，上面已经原生接上了一个无线模块。对于台式机来说，无线模块可以轻松接入wifi和蓝牙环境，对于目前家庭无线网络环境很普遍的状况，用户只要安装无线网卡驱动即可免去网线的烦恼。


内存及磁盘接口部分

    由于小板型的限制，主板为用户提供了2个DIMM内存插槽，支持用户组建高速双通道内存组，最大内存拓展容量为16GB，无论主流的4Gx2，还是高端用户的8Gx2配置，该板在内存容量支持上也完全够用了。

    磁盘接口部分，主板提供了2个SATAII接口，2个SATAIII接口，除了目前最普遍而且容价比很高的SATAIII机械硬盘以外，对于硬盘速度有更高要求的消费者，还可以接驳固态硬盘，从而在硬盘读写速度上获得更飞速的使用体验。

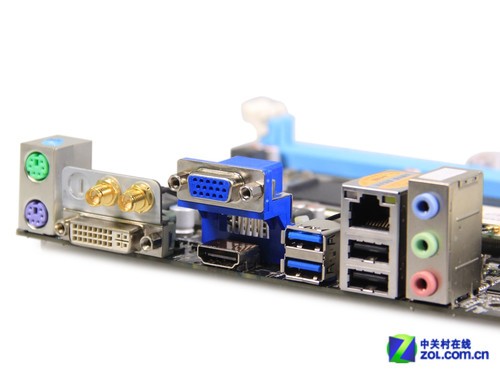

背板接口部分

    主板的背部I/O接口上，主板提供的很实在，我们常用的接口都照顾到了：2个PS/2键鼠接口，2个USB2.0接口，2个USB3.0高速数据传输接口，1组高清视频输出接口（VGA/DVI/HDMI），1个高速网络接口，1组模拟音频接口，1个无线接收接口。

    上文我们详细介绍了主板的规格情况，而对于这样一款精干的小板产品，其板载芯片的品质和规格会不会有所缩水，作为消费者的我们也是很关注的问题。下面我们就来看看翔升金刚B85M-W这款主板的芯片配备的如何。

iTE IT8893E PCI-E转PCI桥接芯片

    我们知道如今的Intel 8系芯片组已经不再原生支持PCI插槽，而主板上的这颗IT8893E就是PCI-E转PCI桥接芯片，让一些老用户PCI接口的独立声卡、网卡可以接驳在该主板上，不仅可以获得更好的使用体验，而且也避免了浪费。

M3004D 三引脚mosfet管

    我们常说的mosfet管就是上图所示的这颗M3004D芯片，而该mos管采用了三引脚设计，电路芯片产生的热量可以通过引脚传递到主板PCB上，起到散热的效果。

GD75232 COM口控制芯片（串口芯片）

Realtek 8111F千兆网络芯片

    该板虽小，在网络芯片还是采用了高端主板上才常见的Realtek 8111F千兆网络芯片，而光纤宽带已经在大众家庭中逐渐普及，千兆宽带也让为用户提供了足够大的带宽上限。

Realtek ALC662 5.1声道音频芯片

     ALC662作为一款集成度很高的音频芯片，可以提供最高6声道的音频输出，而目前多声道多媒体音箱价格也比较亲民，搭配该主板完全可以提供给用户震撼的视听效果。

iTE IT8772E 硬件监控芯片

    主板作为承载所有电器元件的主体，稳定耐用是万年不变的话题，而主板上的这款IT8772E是一颗硬件监控芯片，可以实时监控主板的电压、温度、风扇转速等各项参数，让用户用的放心。

Intel B85芯片组

    总的来说，该翔升金刚B85M-W虽然是一款瘦身版的mATX主板，但在板载芯片上并没有进行缩水，前兆网络芯片、多声道HD音频芯片都可以轻松满足用户日常使用需要。而B85芯片组作为B75的升级型号，还提供了后者没有的SRT（智能响应技术），在AHCI模式下，用户使用一块SSD固态硬盘作为单块硬盘或RAID阵列中的高速缓存部分，让系统获取接近SSD固态硬盘的读写性能并保留机械硬盘的大容量优势。

测试平台介绍及测试成绩

　　本次的测试平台，我们选择了采用全新Haswell架构的旗舰i7-4770K处理器，避免了测试中CPU部分出现性能瓶颈，得出的成绩也能最大限度的反映主板的性能情况。内存方面，我们选用市场主流的威刚XPG 1600内存来组建4Gx2的双通道规格，在基准频率1600MHz下进行测试。

威刚XPG DDR3-1600 4GBx2内存套装

详细硬件、软件驱动、测试项目及测试成绩汇总如下表所示：

　　测试成绩出来了，我们惊喜的发现翔升金刚B85M-W虽然最大限度的缩减了板材尺寸，但无论是CPU运算成绩还是GPU图形性能的跑分都表现出了非常不错的成绩，甚至强过一些ATX大板产品。可见厂家并没有因为尺寸的限制，忽略了最重要的电路走线。如果您想组建一台小机箱主机，而且并没有对CPU进行超频的打算，这款小板在性能和易用性上都很有优势。

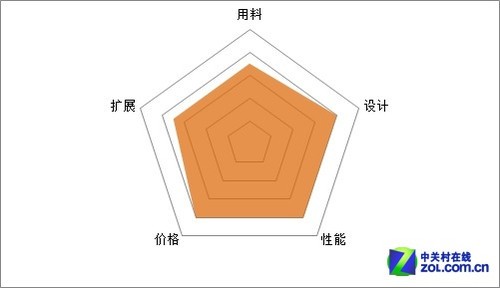

测试总结及编辑点评

注：ZOL主板频道产品打分细节标准

满分：★★★★★ 零分：☆☆☆☆☆ 未测试不评价：-----

● 产品设计：

1、产品定位：产品的设计是否符合目标用户的需要。
2、用料品质：供电设计是否豪华，用料可否保证主板以及平台长期稳定运行。
3、市场定价：价格是否合理，比同类定位产品高减分，比同类定位产品低加分。

● 性能表现：

1、计算性能： 通过同一芯片组以及处理器，比较计算基准性能高低。
2、3D游戏性能：客观测试3D测试软件以及游戏，主观评价游戏当中的应用性。

● 人性化设计：

1、板载接口插槽：主板板载扩展插槽以及磁盘接口的数量和种类。
2、超频能力：处理器、内存以及显卡等频率的可提升空间。
3、附赠配件：通用性是否强，附件能否给用户解决临时出现的问题。
4、温度控制：通过测试了解主板板载芯片组以及供电模块等温度控制程度。
5、设计细节：产品的美观度、细节的把控、各种人性化的技术运用。

现在主板上的各种功能是越来越多了，包括无线、蓝牙、Hi-Fi等等都成了吸引消费者的一种独特元素，而本文所测试的主板则原生带有无线功能，其适应性又比一般主板强了不少。
