新ICH8如虎添翼

　　Intel P965和i975X芯片组是目前仅有的两款能够支持Core 2 Extreme至尊版处理器的主板芯片组，而P965更是引入了对双通道DDR2 800内存的支持，配合该芯片组所独有的Intel Fast Memory Access技术，能够有效降低处理器与主板芯片组之间的延迟，有效增加带宽，这对高频率高延迟的DDR2内存来说无疑十分重要。

　　Intel P965芯片组不但拥有强大的性能，其丰富的功能也远比自家的i975X强上不少，这主要得意于全新推出的ICH8系列南桥芯片。

功能更强的ICH8南桥

　　升技AB9主板所采用的是ICH8标准版南桥芯片，能够提供四组SATA II接口，其传输速率高达3GB/秒，是传统SATA接口的两倍。

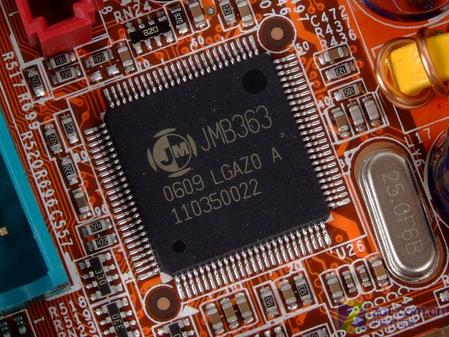

升技AB9主板扩展芯片特写

　　由于采用SATA接口的光存储设备还远没有普及，而ICH8系列南桥并不支持PATA接口，因此几乎所有采用ICH8南桥芯片的Intel P965主板均采用桥接芯片的方式获得对PATA接口的支持。一颗JMB363磁盘控制芯片为升技AB9主板额外提供了一组PATA接口和两组SATA II接口，使得主板共支持六个SATA设备和2个IDE设备。

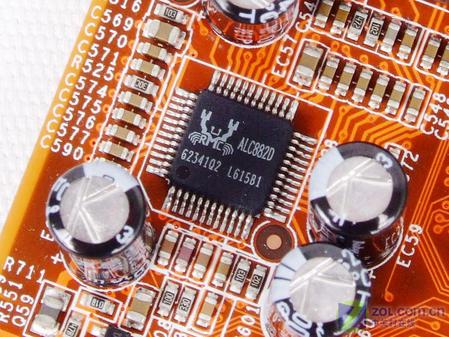

升技AB9主板音效控制芯片特写

　　ICH8通过ICH I/O Controller Hub加上符合标准的CODEC构成，全面取消对AC97音频技术的支持，只保留高清音频(HDA)输出。升技AB9板载的ALC8820芯片支持高达32bit/192KHz采样率，最高7.1声道和48Mb/S输出、24Mb/S输入的带宽，完全支诸如持DVD-Audio、Dolby Digital Surround EX，DTS ES等最新的音频规范。

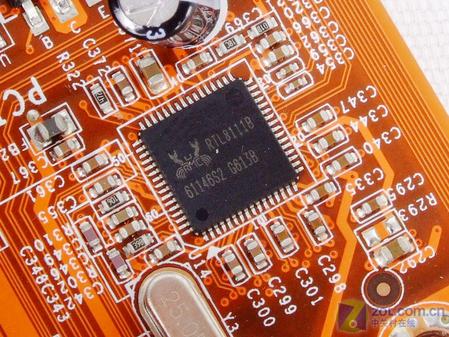

升技AB9主板网络控制芯片特写

　　全新的Gb Ethernet技术也是ICH8南桥芯片的一大特色，它可以搭配Intel Nineveh Gb EthernetPHY芯片，支持IPv4及IPv6Offloads，能够有效降低处理器在网络应用中的占用率。升技AB9主板板载的RTL8111B千兆网卡为主板提供了千兆网络输出功能。

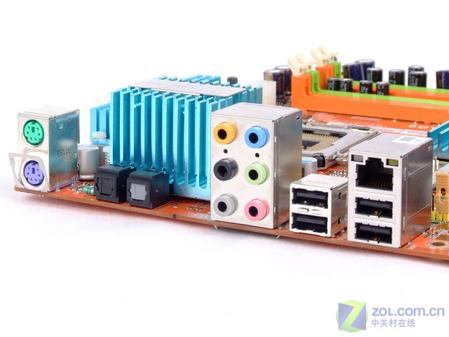

升技AB9主板背部I/O接口特写

　　ICH8系列南桥芯片为主板提供了多达十组的USB2.0接口，其中的四组集成在主板的背部I/O接口上，而剩余的六组则需要扩展档板提供。升技主板的I/O接口专为玩家设计，省去了LPT打印机接口和COM接口，而7.1声道音频接口和千兆网络输出接口则被完整的保留下来。

更多细节展示

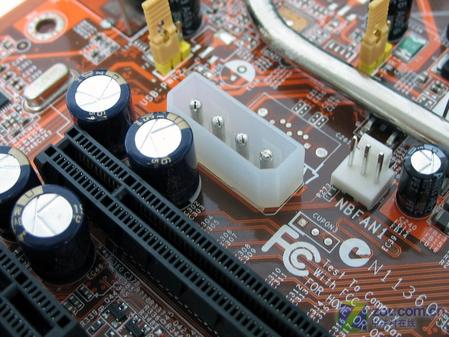

升技AB9主板扩展插槽特写

　　虽然升技AB9主板只提供了一组PCI-E X16图形显卡接口，但是仍然在插槽附近设计了一个大4 Pin电源输入接口，而独立的供电回路和高品质红宝石电容也为显示卡的稳定运行提供了保证。

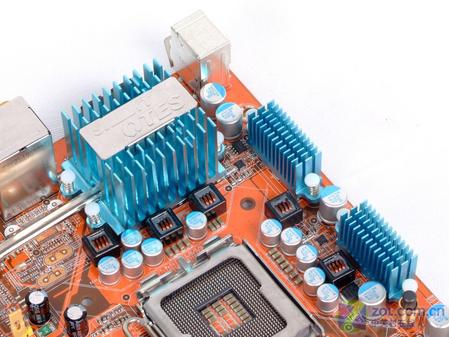

升技AB9主板MOS管散热片局部特写

　　细心的用户会发现，有些高端主板虽然为MOS管配备了散热片，但是也仅仅局限于一侧，而升技AB9主板的五相回路中所有MOS管上方均覆盖了高品质的散热片，细节做得十分到位。
