BIOS也能做克隆 磐正8U1697 GLI首测

S754也玩SLI ULi M1697芯片规格详解

　　近两年来，在主板芯片组领域，K8平台无疑是最成功的产品。其中，nVIDIA的NF4系列芯组是目前最成功也是最受欢迎的产品之一，这和它提供的灵活的PCI Express组合方案和高性能是分不开的。就在我们密切关注这些热门厂商的产品时，宇力(ULi)带着成熟的技术与创新重新出现在了人们的视线中—在05年年底，台湾芯片组厂商宇力电子(ULi)发布了支持AMD平台的单芯片PCI-Express解决方案—M1697芯片组，而这也将是它06年的主打产品。

　　M1697，它整合了M1695上所没有的南桥功能，重返单芯片设计，在CPU、内存和图形效能上其实与M1695基本一样，它主要是升级了南桥功能，例如目前流行的SATAII 3.0Gbps和HD Audio，但是价格定位并没有因此提高，可算是K8上性价比最好的入门级主流平台芯片。

ULi M1697详细架构图

    首先我们来仔细看看ULi M1697的详细规格和功能，M1697超级单芯片设计，支持Socket754/939/940架构的AMD Athlon64/64FX /64X2 处理器，前端总线1000 MHz (2.0 GT/s)，支持 AMD's Cool 'n' Quiet (降温静音)技术，支持 Hyper-Transport技术，支持DDR400内存双通道(Socket939/940)，M1697最大改进之处就是引入PCI-Expres的支持，M1697整合了20条PCI-E Lanes，正式支持PCI-E x16显卡。

　　与此同时，厂商还能根据需要为主板配置1个PCI Express X4插槽或者是3个PCI Express X1插槽。不过，最让人期待的是M1697可以象nForce 4 SLi芯片组一样将1组PCI-Ex16信道分拆成2组x8信道，从而支持双PCI-E显卡，提供最高四显示输出。这也意味着，M1697已经在硬件上对SLI技术和ATI的交叉火力技术。

　　磐正一直再AMD平台上有着杰出的表现,在超频的领域中, 推出以来为大家所津津乐道,在众所期待下,磐正科技推出一块EP-8U1697 GLI主板, 这款产品就是采用了ULI的M1697芯片组，754主板完全能够支持SLI双卡互联哦，采用的是极具性价比的754接口。在以往测试文章我们提到，NVIDIA并购宇力芯片设计团队，有了这层合作关系后，宇力才大胆放出用于打开SLI模式补丁。根据业界日前传出的消息，NVIDIA有意结束ULI品牌的市场运营，打算用“NVIDIA”代替ULI，例如ULi M1697未来出货形式就要在芯片打上“NVIDIA M1697”烙印，最大程度降低ULI影响，“ULI芯片”将以崭新面貌出现等等诸如此类。

    关于ULI与ATI此前签订的供货和约，“ULI”将继续履行未完的责任，ATI和某些主板厂商也会在适当时期内继续采用“ULI”南桥。但如果ATI北桥芯片搭配“NVIDIA M1575/M573”南桥芯片一同出现在某类主板上，肯定会令ATI相当尴尬，同时也让某些用户感到困惑和置疑。因此，NVIDIA与ULI合并案将刺激ATI新南桥的开发日程，如果现在期望SB600能彻底扭转以往南桥芯片在控制和功能上的颓势还不太现实，ATI当前面对棘手问题还有很多。

别具特色 磐正超磐手8U1697 GLI赏析

    ULi的芯片组性能稳定，规格主流，但是性价比相当高，所以一直以来备受各个主板大厂青睐并采用，例如华硕、华擎等，近日我们收到一块来自磐正的EP-8U1697 GLI主板，正是一块采用ULi M1697芯片的产品，接下来我们将和大家一起进行详细测试。

  磐正（EPOX）主板一直强调独具特色的产品设计，目前磐正已经正式推出全新概念的“超磐手”系列主板，而这款EP-8U1697 GLI主板正是“超磐手”系列产品急先锋之一，其中包括一些磐正独有的特色超频技术，包括Ghost BIOS，拥有独特的安全BIOS自动修复功能；MAGic Flash，简便安全的BIOS自动升级功能；Magic Screen，个性化的开机画面制作功能；Power BIOS，强劲丰富的超频设置功能。

 产品包装

整体外观

    打开包装，EP-8U1697 GLI主板的各种元器件排布整齐，布线清晰，绿色的PCB大板设计继承了磐正传统的设计风格，给人以扎实稳重的感觉。主板使用ULi 1697单芯片，支持AMD Socket 754 Athlon 64 / Sempron处理器，1600MHz Hyper Transport 总线技术，支持AMD CPU Cool 'n' Quiet 技术；2条184-pin DIMM 插槽，支持ECC内存校验功能，双通道 DDR400最大支持2GB。

　
扩展插槽

    主板提供2个DIMM内存槽，最高可以支持2GB的DDR400内存。由于Socket 754接口处理器的限制，这块主板只能组建单通道内存系统。磐正EP-8U1697 GLI主板提供了2个PCIE ×8（×16）显卡接口和2个PCIE ×1扩展槽，同时还拥有3个PCI接口。

　
供电部分及北桥芯片

    磐正为AMD的64位处理器采用了三相供电设计，使用了三洋的3300uF/6.3V电容。我们看到磐正为M1697芯片配备了一个风扇进行散热，这个风扇和芯片连接相当紧密了，EP-8U1697-GLI的SATA接口数量增加到4个，并且提供NCQ, SATA 2, RAID 5支持，还有值得一提的是ULI芯片还带有WINDOWS下组建RAID，方便了用户的组建使用。

　
DEBUG灯及BIOS

    主板集成的Debug侦错灯早已成为磐正的标配，方便了用户检测主板的工作状态。彩色插针、电源及重起键都设计到了这款主板上，方便用户安装及调试。

　
板载芯片

　　磐正采用Realtek的RTL8201CL以太网控制芯片提供10/100M网络支持。磐正通过Realtek的ALC655音频芯片提供六声道音频系统。

　
主板后部接口及附件

主板特色：Ghost BIOS功能展示

Ghost BIOS技术

    众所周知，主板的BIOS（基本输入输出系统）是整个PC系统的运作基础。BIOS一旦有问题，将直接导致系统瘫痪，完全无法运行。通常来说，BIOS如果出现故障或损坏，通常必须更换BIOS芯片，或将主板送到厂家维修。正因为BIOS在PC系统中有着如此高的重要性，很多厂商推出了针对性的一些技术防范措施，但绝大多数厂商采用的都是双BIOS备份的方式，其中最具代表性的就是“Dual BIOS”等技术。但此类技术只是简单的附加了一个备份用的BIOS而已，并无太高的技术含量。而EPoX磐正所推出的GHOST BIOS则属于一种完全不同的技术创新！

我们可以看到主板PCI槽上特别加上的“Ghost BIOS”标签。

确保安全的Ghost BIOS

    磐正的Ghost BIOS技术就类似于在著名的Norton Ghost系统备份软件，该技术可以在系统BIOS受到损坏、感染病毒或是升级BIOS出错等情况时发挥作用，系统仍然可以启动，并且通过内置程序将存储在软盘、光盘上的BIOS备份文件、更新文件刷入到BIOS中，从而解决问题。

    GHOST BIOS功能由以下几部分组成：支持GHOST BIOS的磐正主板（集成EP1308芯片）、主板所搭配的驱动光盘（内含BIOS自动修复及更新的软件）。为了实现Ghost BIOS功能，磐正特别开发出EP1308控制芯片，加装该控制芯片的主板才能提供Ghost BIOS功能。我们今天测试的8U1697 GLI就带有这颗芯片。

EP1308超级I/O芯片

    从以上结构功能示意图中可以看出，EP1308超级I/O芯片，是位于BIOS与系统南桥之间的一片超级I/O芯片。该芯片可以接管系统的I/O设备控制，并且内置了相关固化程序（Firmware），因此当BIOS损坏时，系统将会在芯片内置的固化程序引导下，进入既定的BIOS修复界面，用户只要根据界面的提示，用磐正主板所提供的配套光盘或软盘，就可以轻松恢复损害的BIOS，从而轻松解决以往因BIOS故障导致系统瘫痪无法使用的问题。

如何使用GHOST BIOS：

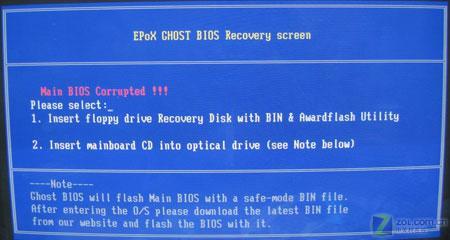

    通常，BIOS损坏的电脑是完全无法启动引导的。但在具备GHOST BIOS功能的主板上，系统会在EP1308芯片的引导下进入“EPoX GHOST BIOS Recovery Screen”的恢复界面。（如下图）。根据界面上的提示，用户可以插入带有BIOS文件和AWDFLASH工具软件的软盘，进行系统恢复。如果没有相关软盘，用户只要将该主板所配套的CD光盘插入，按下回车键，即可让GHOST BIOS功能进行系统BIOS的自动修复。（具备GHOST BIOS功能的磐正主板，都会配套提供一张含有该主板的安全BIOS版本、以及相关工具软件的光盘）

　　完成恢复后，用户即可恢复系统的正常使用。通常，光盘上所配套的BIOS版本均为原始的安全BIOS版本。因此，用户可以在进入系统后，利用磐正的Magic Flash软件进行在线更新。

GHOST BIOS操作流程图：

上图即为GHOST的处理流程，实际操作既简单又方便。

    有了GHOST BIOS，玩家们不用再担心不断更新BIOS的风险。BIOS出现问题后，也不再需要送往维修中心，只要玩家保留主板配套的驱动光盘，就算刷错、刷坏了BIOS，都可以轻松解救。和以往的BIOS保护技术相比，Ghost BIOS技术可能在成本上不占什么优势，但是在操作性上无疑更加方便。双BIOS技术等只是提供了备份的BIOS，遇到病毒感染的情况并不能完美解决，没有Ghost BIOS这样彻底和安全。对于磐正的这项技术，我们觉得可以较好的解决BIOS出现的各类问题，不过也有一些等待完善的地方，如果可以支持闪存盘这种常见和方便的存储介质就更好了。

主板特色：PCI-E X16切换双PCI-E X8

    虽然754平台顶端但是性能不俗，经过超频后性能更是凌驾于高端处理器，但是由于定位的问题，一直没有SLI的主板推出，让很多想要一试SLI双卡的用户等的花儿也谢了。但是磐正这款主板带给我们希望。我们来看看吧。

     M1697芯片组一项比较关键的特性就是可以提供1个PCIE ×16插槽或是2个PCIE ×8插槽供显卡使用，同时还可以提供3个PCIE ×1接口提供系统扩展。我们测试的磐正8U1697 GLI主板就提供了2个PCIE ×8显卡插槽，而这也就引出了一项比较特别的SLI。

    由于特别SLI功能的存在，磐正的EP-8U1697 GLI主板在PCIE显卡插槽的设计上有些特别。靠近CPU一侧的PCIE插槽标注为“PCI EXPRESS ×16/×8”，而另一个插槽则是“PCI EXPRESS ×8”。用户可以通过跳线和BIOS设定对于这两个插槽进行配置，也就是PCIE通道的分配，可以调整成“16+0”和“8+8”中的一个。这样配置方式相对于普通SLI主板上的模式选择卡而言有些麻烦，不过已经可以满足需要了。

    在主板上选择模式后，我们果然发现显卡总线为“PCI Express ×8”，不过此时即使插入两块同样的GeForce 6600GT显卡系统也没有对应的SLI功能提示。

     我们在主板提供的驱动光盘上发现了一个特别的软件“ULi PowerExpress Enabling Driver”（V1006），安装该软件后我们使用的Forceware 78.01版显卡驱动出现了“SLi multi-GPU”功能，并且可以正常开启和使用。

开启SLI并重启后的系统提示

    此时在进入驱动就可以打开SLI功能了，不过我们也发现EPOX提供的这个特别软件似乎并不能对应所有的Nvidia驱动，至少对于NVIDIA目前最新的81.98版驱动就无法发挥作用。NVIDIA目前没有对于第三方厂商开放SLI技术的授权，所以任何其他厂商的芯片组产品都无法明确表示支持SLI技术。不过由于NVIDIA已经在年前收购ULI，ULI的芯片组提供这样的特性NVIDIA应该也不能有什么激烈的反映，低调处理应该是不错的方式。

SLI性能实测及最后点评

    因为可破解支持SLI功能是该主板的特色卖点之一，所以我们使用两块同样的6600GT组成双卡输出，同时通过主板附带驱动光盘中的破解程序来实现SLI支持。

测试得分：

图形性能

    由于磐正8U1697 GLI主板的特殊性，我们将主板的图形性能测试单独进行。测试中将分别测试系统在单卡和双卡“SLI”模式下的成绩，同时鉴于M1697在SLI支持上的特殊性，我们在下面都将以“SLI”表示这种特殊的SLI支持，

    廉价的第三方芯片组可以支持SLi功能实在是玩家的福音，对比开启前后的图形性能和游戏性能，M1697实现的双卡输出在大部分测试软件中均有大幅度效能提升，其中在3Dmark05中速度提升竟然多达75%，实在令人赞叹，但是在3DMark06测试中，“SLI”并没有带来性能上的提升，不过这并不一定是SLI没有充分发挥，也应该是受到了闪龙CPU的限制。但总体说来无论综合性能还是双卡图形性能，ULi M1697都没有让我们失望。

小结：

    可以说，M1697在规格、性能上是极值得玩家们期待的，再加上ULi芯片组售价较为低廉，将会为K8中低端平台市场带来冲击。在相关测试中我们得到验证，M1697在性能上表现也是非常出色的，长时间运行测试也非常稳定，最后我们可以得出结果，M1697无论在规格上还是性能上都绝不比nForce4系列芯片组逊色，是一款K8入门级首选芯片组。

    很明显，对于磐正的这款EP 8U1697 GLI主板确实是一款比较有特点的产品，作为业内第一款整合GHOST BIOS功能的板子,它可以确保BIOS系统的安全、稳定,也了确一些玩家们刷BIOS时候的后顾之忧。特别的SLI功能也为用户的图形性能拓展提供了可能，通过测试可以看到磐正8U1697-GLI在754平台下能完美使用SLI功能，应该是一个不小的创举。而且它的上市价格绝对低于NV的nForce SLI芯片，敢于尝鲜的朋友不妨一试。

零售价格：未知

附：8U1697 GLi规格表：
