作为双芯片(GMCH+ICH)设计的最终产物,X58很好的完成了自己的使命,也为今后产品设计理念做出了铺垫。P5x芯片组以及6系列芯片组让Intel尝到了主板单芯片设计的甜头,所以在新一代X79身上,单芯片设计沿袭了下来。X58将内存控制器放到了处理器内部,而到了X79更是把PCI-E控制器也放进了处理器内部。

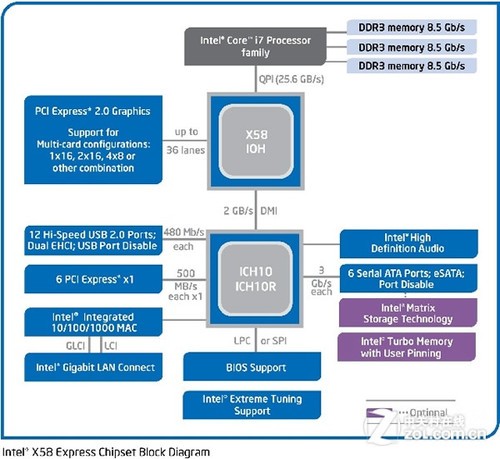

X58芯片组架构图
从之前的X58芯片组的架构图上我们不难看出,QPI总线设计虽然相比于之前的FSB前端总线的确有诸多改进,但是大部分数据交换仍然需要通过北桥,所以在效率上还是没有特别明显的优化。
而到了X79主板上,PCI-E显卡、内存以及缓存的数据基本上都能够直接在处理器内部完成,所以我们在表面上能够看到的不光是集成度的提高,更多的是能够看到内部数据交换效率相对于X58平台有了质的飞跃。
从P55再到Z68,Intel主板单芯片设计的合理性已经得到了充分的验证。经过在细节上的不断改进,X79就可以理解为Intel给玩家提交的单芯片设计的最终成果,究竟能不能令玩家满意,可能从测试成绩上大家就已经有答案了。
