拒绝肥猪箱 "好人"教你搭建超迷你HTPC

产品：E350IA-E45 微星 主板

家用HTPC 小巧才是硬道理！

    随着《变形金刚3》、《哈利波特7》的热映，许多人都希望能够在家里欣赏到高清电影。毕竟足不出户在家就能够体验到震撼的试听体验是每个家庭用户梦寐以求的。虽然现在市面上高清播放机的种类非常繁多，但是功能单一的缺点并不能满足用户家庭用户对于多功能娱乐的需求。针对这些用户，HTPC的确是满足用户多种需求的首选。但是另一方面，HTPC机箱由于空间局限性较大，所以安装起来并不像标准机箱那么容易。你还在为不能轻松组装HTPC而困扰么？那么请随笔者这个“好人”一道，一起来搭建一台属于自己的HTPC吧。

    说到HTPC，自然而然让我们想到整合平台。目前整合平台里面最受家庭用户喜爱的恐怕就是AMD的APU系列。相比于其他整合平台，AMD的APU平台能够提供给用户多种选择，其中E-350在性能、功能以及功耗上做的相当均衡的一款芯片组，同时售价低廉的优势可以让该平台能都被绝大多数用户接受，所以该平台也是我们今天首选的平台。

    相对于标准机箱来说，组装HTPC机箱更多地是需要大家的条理性以及布局能力。如果你有组装标准机箱的经验，那么组装HTPC也并不是一个困难的事情。但是如果你还以为DIY和巧克力冰淇林是同一种东西的话，那么这篇文章绝对适合你阅读。

今天登场的所有主角

    这次我们的装机的主角就是微星E350IA-E45以及星宇泉小凤凰机箱，其中微星E350IA-E45主板我们曾经已经介绍过，所以也不用多说，详细情况请大家参考之前的组图文章《军规用料小钢炮散热 微星APU小板美图》。而星宇泉小凤凰机箱作为一款紧凑型的HTPC机箱，同样也非常符合本次装机的需求。小巧的外形即使是将本次装机所有硬件加一块儿也是非常小巧，很适合搭配家里的大尺寸液晶电视。

产品：E350IA-E45 微星 主板

插紧内存 避免问题

    既然是教程文章（应该是吧...），那我们就马上开始本次的装机之路。不过在装机前笔者还是要进行温馨提示：小朋友千万不要在没有大人的指导下私自拆装主机哦，后则很容易受伤的。另外机箱包含螺丝等小零件，家里有小孩的用户谨防自己的孩子误吞小零件，切记！好，闲话不多说让我们一步一步开始吧。

微星E350IA-E45主板


主板随机配件以及主板全貌

    我们先看一下主板包装内的所有配件，其中包括说明书、SATA线、机箱背部接口挡板等零部件。我们把它们都取出来备用，然后取出包装里面的主板。

首先安装内存

    取出主板后，们先把内存插上，注意内存上的凹槽与主板内存插槽的凹槽保持一致，然后我们用手按住内存两端稍微用力往下按就能够把内存安装好。

确保内存插槽卡隼固定好

    内存安装时需要注意的是一定要把内存插紧，我们在插入内存的时候会听到“咔嗒”一声，那就是内存插槽上的两个卡隼回位的声音。插好后我们也可以再次检查一下卡隼是否锁紧内存。

产品：E350IA-E45 微星 主板

机箱小巧 五藏俱全

    内存安装完毕后，我们就要请出我们的另一位主角星宇泉小机箱了。刚才我们只是看到这款机箱的包装，不知道其“内涵”。笔者赶紧打开包装，把机箱取出来让大家目睹一下。

星宇泉小凤凰机箱


将机箱从包装中取出

    我们可以看到机箱被一层保护膜紧紧地包裹着，我们为了在装机过程中不破坏机箱外观，先把这层保护膜留着。

机箱的全部“家当”

    开机箱侧盖后我们就可以看到机箱内部的全貌了，可以看得出来机箱内部还是相当紧凑的。由于电源会占用机箱的许多空间，所以我们可以看到机箱采用了外置电源设计，这样可以最大限度地减小机箱体积。

螺丝刀必不可少


小零件要妥善保存

    本次我们组装主机也是相当简单，只需要一把螺丝刀就能够完成所有的装机工作。还有一点需要注意，机箱会包含许多螺丝以及其他小零件，为了防止安装时丢失，我们可以把他们都放入一个小盒中，同时也方便安装时的拿取。

产品：E350IA-E45 微星 主板

主板进箱 轻松简单

    将机箱内部清理干净后，我们就可以开始机箱内部的安装作业了。虽然安装过程并不算复杂，但是笔者这里再次强调。初学者安装时一定要注意安全，万一把手弄伤了可就得不偿失了。

在机箱主板孔位拧上铜柱

    为了能够让主板“老老实实”地呆在机箱里，我们需要现在机箱的主板安装孔位上拧上铜柱，这个我们只需要用手拧紧即可，非常简单。

机箱背部挡板要装好

    然后，我们将背部接口挡板安装在机箱上。我们只需要把挡板从内部找好方向并嵌入即可。注意不要用力推挡板部分，以免挡板受力变形。


主板对其装好并使用螺丝固定

    接着我们就可以将主板放入机箱。这里我们只要保证主板上的孔位与铜柱吻合，主板背部接口与机箱背板对其插入就可以。将孔位对其后我们就可以上螺丝了，螺丝拧紧即可，不需要过度用力。

主板安装完成时的样子

    这样主板就固定完成了，已经可以看出个主机的样子了~

产品：E350IA-E45 微星 主板

连接接线 保证稳固

    接着我们连接主板与机箱的各类接线，这个需要一定的耐心和技巧，不过大家看完下边的步骤以后也可以轻松学会。

连接24针主板供电接口

    我们从较为简单的开始，首先我们先连接24针主板供电接口，只要将插头插紧就可以，这类接口都有防呆设计，如果插不进去那么一定是插反了或者插错了，千万不要用蛮力插，否则插坏了就得不偿失了。

连接4针主板供电接口

    接着我们连接4针处理器供电接口，这个方法与主板供电接口一样，所以不再赘述。

连接前置音频接口扩展插针

连接前置USB接口扩展插针

    音频接口以及USB接口比较简单，只要方向正确插好事非常简单的。注意插的时候不要把针脚弄弯，要不会很麻烦。

产品：E350IA-E45 微星 主板

面板接线 避免返工

    接着我们连接机箱前面板开关指示灯扩展插针，这个是本次装机的重点之一，也是许多初学者比较头疼的问题。所以笔者在这里单独地给大家尤其是初学者介绍一下。

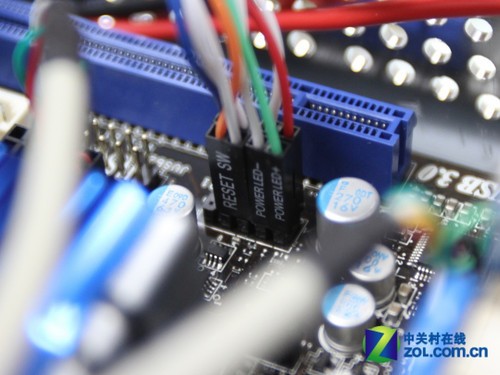

看似很麻烦的前置开关以及指示灯扩展插针

    由于这些插针头是分离式设计，所以我们需要逐一将他们插好。在这里我需要更多的细心才能保证插完以后我们不用返工。

对插针定义不熟悉的初学者可以参考主板说明书

   每个厂商的每个产品的插针的布局设计都各不相同，所以不熟悉的用户我们可以先参照说明书的指示来连接插针。

耐心连接好其实也并不困难

   这里需要注意的是插针是有正负极的，而其辨别的方法就是看线材的颜色，彩色是正极，白色是负极，注意不要插错哦~只要有耐心，接上这些插针就会轻而易举。

产品：E350IA-E45 微星 主板

安装硬盘 美观至上

    插针都接好了，接下来我们来安装硬盘。这个机箱专门为硬盘提供了托盘，安装起来会方便很多，这里需要拧螺丝的地方比较多，螺丝刀要派上很大用场了。

硬盘以及硬盘托盘


将硬盘与托盘合体并用螺丝固定

    我们需要将硬盘与托盘合体，然后使用螺丝固定，这个没有什么难度，别把硬盘摔了就行~

将硬盘装好

    然后我们将合体后的底座装入机箱的硬盘位。由于机箱空间狭小，线材可能会妨碍到托盘的安装，大家就自行整理一下。托盘放好后我们就可以上紧螺丝了。


SATA线打成螺旋状更加美观

    SATA线我们可以用螺丝刀将其打成螺旋状，这样不会占用过多的空间，同时也更加美观。弄好后我们就可以把SATA线与电源线接好。

产品：E350IA-E45 微星 主板

收尾工作 仍需细致

    好，最后我们把机箱里面的走线捆绑后就算是大功告成了，我们可以看到机箱安装完成后还是相当紧凑的。足见机箱的小巧尺寸以及不错的内部设计。接下来我们来做一下后期的工作。

装好的机箱，线材用束线带绑好


盖好机箱并拧好螺丝

    首先我们将机箱后盖盖好，并且将固定螺丝拧紧，完全不用螺丝刀。


可以撕掉保护膜了，如有需要可以安装底座

    全部工作完成后我们将机箱外壳的保护膜撕掉。另外该机箱拥有一个底座，所以我们还可以将底座安装到机箱的底部并用螺丝固定。经过之前的重重磨难，这些事情都已经不是问题。

精致的小机箱就这样完工了

    一台精致的HTPC主机就出现在我们眼前了。看着自己组装的机器，是否会产生很大的成就感呢？

产品：E350IA-E45 微星 主板

装好机器 畅快享受

    装好了机器，让我们赶紧上机测试一下，由于HTPC大多用来连接大尺寸电视，那么我们同样找到了一款全高清的电视来试试吧。

小机箱搭配大尺寸液晶电视显得相当和谐

    与“庞大”的液晶电视相比，主机的确显得非常小巧玲珑，其配色也非常适合目前主流的家具环境以及电视设计风格。尺寸也与以前的台式DVD更加小巧。

大尺寸液晶电视观看高清电影还是非常赞的

    安装完系统以及驱动后，在大尺寸电视上使用Windows系统还真让笔者有点不适应。小巧的HTPC加上一套主流的无线键鼠，就可以让你躺在沙发上，悠然自得地享受HTPC带来的无穷魅力。

【全文总结及分析评论】：

    大家看完HTPC的搭建教程，是不是也觉得这的确是个相当不错的家用娱乐解决方案呢。相对于传统的多媒体播放器，HTPC在功能上拥有更强的灵活性。而搭载性价比非常高的E-350平台，不仅能够提供高清硬件解码，同时也能够应付主流的日常应用以及游戏。可以说是HTPC最好的拍档之一。

机箱与Play Station3尺寸对比

    HTPC能够自由选择外观以及配置，所以用户可以按照居家环境来选择自己喜欢的机箱。并且其mini的外形也不会占用过多的桌面空间。当然这也多亏ITX板型的产品以及优秀的设计元素。E-350的低功耗以及低发热量也不会导致内部空间过小而造成过热现象。

E-350平台的诸多优势

    优秀的外观、良好的设计、以及低发热量，这都是HTPC的优势，如果你喜欢高清、如果你喜欢大屏幕网上冲浪、或者是单纯的喜欢疯狂下载，E-350平台以及HTPC机箱都是你不错的选择。心动的话赶紧也自己动手尝试一下吧。
