在入门级主板产品中，H61还是牢牢地掌握着许多家庭用户以及办公用户的群体。对于这些用户来说，性能并不是最主要，更重要的就是稳定性已经性价比优势。一款好的H61主板不要求奢华的用料，但是必须扎实稳定；不要求过于精细的做工，但是必须严谨无缩水。今天我们将要了解到的这款产品来自于知名板卡厂商杰微，其型号为杰微JWH61AT。其定位就是家庭用户等入门级用户。这款主板究竟如何，让我们接着往下看。
主板采用了ATX大板设计，整体做工优良、用料也非常不错。主板整体布局合理，比较符合家庭用户的需求。主板摒弃了华而不实的部分，更多地为普通用户量身打造。
主板处理器底座以及供电部分
主板采用H61芯片组，搭载LGA115接口，支持Intel第二道酷睿智能处理器。再辅以五相供电，足以为主流型号处理器提供充足的电力。也能够保证平台的足够稳定，同时还不会增加不必要的成本。
内存插槽以及磁盘接口
主板拥有2条DIMM内存插槽，最高支持双通道DDR3-1333规格，最大容量支持8GB，对付日常应用也是绰绰有余。另外主板拥有4个SATA2接口，用户可以接驳光驱、硬盘等存储设备。
主板扩展插槽
扩展插槽方面，主板拥有1条PCI-E x16插槽、2条PCI-E x1插槽以及2条PCI插槽。这种配置用户可以选择增添独立显卡、声卡等其他设备。
主板背部接口
背部接口方面，主板拥有2个PS/2接口、4个USB2.0接口、VGA/DVI/HDMI视频输出、网络接口以及模拟音频输出，满足用户接驳各种外部设备。
除了一些基本参数的介绍，我们再来看一下主板的板载芯片以及特色功能。
音效芯片以及网络芯片
杰微JWH61AT主板板载了Realtek ALC661音效芯片以及Realtek RTL8111E千兆网络芯片。可以为主板提供高品质的音频输出以及网络接入，并且稳定性值得肯定。

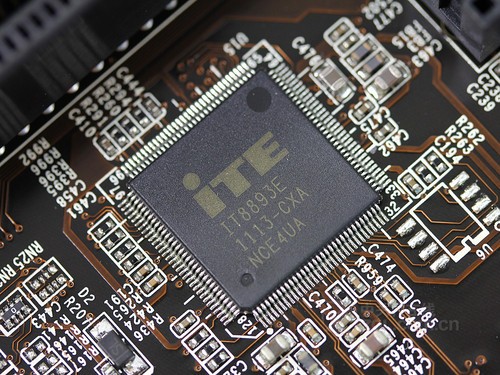

iTE IT8893E PCI-E转PCI桥接芯片
由于H61取消了原生PCI插槽，主板之所以能够提供PCI插槽，就是依靠iTE IT8893E芯片将PCI-E转换成为PCI的。这也照顾到许多老平台用户可能还留有PCI设备，这也让一些老硬件可以重新焕发生机。
Intersil ISL95831处理器供电PWM芯片
主板搭载了一枚Intersil出品的ISL95831处理器供电PWM芯片。该芯片可以说是处于世界领先水平，使用该芯片不仅能够提供高效的供电管理，同时可以节省处理器的耗电量，可谓是一举多得。
机箱前面板扩展插针
该主板在扩展插针方面也是为入门级用户考虑，主板将扩展插针标识成彩色，并明确标出了各针脚的用处。用户不仅可以非常清晰地看到插针的分布，同时也能了解到连接方法。这也体现出主板的人性化设计。
● 测试平台硬件环境
本次平台我们采用了定位主流的i5 2300 CPU，两条芝奇DDR3-1333 2GB内存，希捷7200.12 500GB硬盘等配置，这在普通用户的机器里也非常常见。
| 测 试 平 台 硬 件 | |
| 中央处理器 | Intel 酷睿 i5-2300 2.8GHz |
| 散热器 | NZXT HAVIK 140 |
| 内存模组 | G.Skill芝奇 DDR3-1333 2GB * 2 |
| （SPD:1333 9-9-9-24-1T） | |
| 主板 | 杰微JWH61AT |
| （Intel H61芯片组） | |
| 显示卡 | |
| NVIDIA 产 品 | |
| 处理器内置核心显卡 HD Graphocs 2000 | |
| （核心:850MHz /像素流水线：4个） | |
| 硬盘 | Seagate 7200.12 500GB |
| （500GB / 7200RPM / 16M | |
| 电源供应器 | AcBel康舒 R88-600W |
| （ATX12V 2.3 / 600W / 银牌） | |
| 显示器 |
Dell S2409W |
| （24英寸LCD / 1920*1080分辨率） | |
内存以及电源
NZXT HAVIK 140散热器
|
操 作 系 统 及 驱 动 | |
|
Microsoft Windows 7 Ultimate RTM SP1 | |
|
（中文版 / 版本号7600） | |
|
主板芯片组以及显卡驱动 |
AMD Catalyst |
|
（主板随机附赠光盘驱动） | |
|
桌面环境 |
1920*1080_32bit 60Hz |
|
测 试 平 台 软 件 | ||
|
理论测试软件 |
wPrime v2.02 | |
|
（32MB运算 / 4线程 / 成绩越低越好） | ||
|
Fritz Chess Benchmark | ||
|
（国际象棋 / 多核计算 / 成绩高越好） | ||
|
CineBench | ||
|
（版本：R11.5 / 渲染测试 / 成绩越高越好 ） | ||
|
3D游戏 |
DirectX 理论测试 |
3DMark Vantage |
|
Futuremark / 版本号1.2 | ||
|
DirectX 游戏 |
《街霸4 街机版》 | |
|
CAPCOM / 版本号1.0 / 分辨率1280*720 / 全低特效 | ||
|
《鬼泣4》 | ||
|
CAPCOM / 版本号 1.0 / 分辨率1280*720 / 全低特效 | ||
|
辅助测试软件 |
||
|
beepa / 版本号 3.4.5 | ||
● 测试项目及测试成绩
测试环节中，我们使用Super π以及Fritz Chess Benchmark来测试平台的计算性能。在CineBench中我们着重测试平台的OpenGL图形渲染能力。而在DirectX测试中，我们采用3DMark Vantage作为理论测试工具，测试采用Entry模式。游戏测试中，我们选用了主流的《街霸4 街机版》以及《尘埃3》，分辨率为1680*1050，所有设置均为默认。测试结果如下：
wPrime测试成绩
Fritz Chess Benchmark测试成绩
CineBench测试成绩
3DMark Vantage测试成绩
《街霸4街机版》测试成绩
《鬼泣4》测试成绩
测试成绩汇总 | ||
理论测试软件 | wPrime | 15.022s |
Fritz Chess Benchmark | 8345 | |
CineBench | OpenGL：6.15 fps | |
CPU：4.43 pts | ||
3D测试项目 | 3DMark Vantage | Entry：6094 |
《街霸4 街机版》 | 平均帧数：52.666 fps | |
《鬼泣4》DX9 | 场景一平均帧数：41.99 fps | |
场景二平均帧数：36.69 fps | ||
场景三平均帧数：43.81 fps | ||
场景四平均帧数：40.71 fps | ||
辅助测试软件 | ||
beepa / 版本号 3.4.5 | ||
● 测试总结
让我们一起来总结一下这款主板的综合表现，看看这款产品给我们留下了什么样的印象。
总结： 优势： 遗憾：评分项目 产品设计 产品定位 ★★★☆☆ 用料品质 ★★★☆☆ 市场定价 ★★★★☆ 性能表现 计算性能 ★★★☆☆ 3D游戏性能 ★★★☆☆ 人性化设计 板载接口插槽 ★★★★☆ 超频能力 ★★☆☆☆ 背部接口 ★★☆☆☆ 温度控制 ★★★★☆ 设计细节 ★★★☆☆ 编辑点评
一款为家庭用户量身打造的主板产品，拥有相当不错的做工和用料。对于入门用户来说，主板能够提供所需要的一切功能。在性能表现上也是相当不错。一些细节设计照顾到了初学者的需求，是一款适合学生、家庭用户以及办公用户的主板产品。
>>主板布局合理
>>处理器供电用料充足
>>前面板插针设计人性化
>>没有提供USB3.0接口
>>超频能力不强
注：ZOL主板频道产品打分细节标准
满分：★★★★★ 零分：☆☆☆☆☆ 未测试不评价：-----
● 产品设计：
1、产品定位：产品的设计是否符合目标用户的需要。
2、用料品质：供电设计是否豪华，用料可否保证主板以及平台长期稳定运行。
3、市场定价：价格是否合理，比同类定位产品高减分，比同类定位产品低加分。
● 性能表现：
1、计算性能： 通过同一芯片组以及处理器，比较计算基准性能高低。
2、3D游戏性能：客观测试3D测试软件以及游戏，主观评价游戏当中的应用性。
● 人性化设计：
1、板载接口插槽：主板板载扩展插槽以及磁盘接口的数量和种类。
2、超频能力：处理器、内存以及显卡等频率的可提升空间。
3、附赠配件：通用性是否强，附件能否给用户解决临时出现的问题。
4、温度控制：通过测试了解主板板载芯片组以及供电模块等温度控制程度。
