明星编辑
华擎Z68 Extreme4上市
Z68是一款定位于主流用户的多功能主板，可以说它是P67和H67两者之间的合体，它既能像H67主板一样支持SNB处理器核芯显卡显示输出功能，又可以提供SNB处理器CPU和GPU超频功能，对于用户来说，这款新兴的主板的功能更加强大、实用。目前各个厂商的相关产品均已上市销售 。今天我们中关村在线测评中心也收到了这款来自华擎的ASRock Z68 Extreme4主板，该主板采用标准ATX板型设计，配置有4种显示接口、4个USB 3.0接口和4个SATA 6Gbps接口，与其型号中的“4”相呼应。
华擎Z68 Extreme4
华擎Z68 Extreme4主板采用了英特尔Z68芯片，配置了3条PCI-E x16插槽，支持NVIDIA SLI和AMD CrossFire多显卡技术，提供了4个SATA 3Gbps和4个SATA 6Gbps接口，并拥有两条PCI插槽，以满足用户对PCI扩展卡的使用需求。另外，该主板提供了VGA、DVI、HDMI及DisplayPort显示接口和4个USB 3.0接口（后置2个，另外2个以插针式扩展接口提供），同时还具备eSATA、IEEE 1394、8声道HD Audio和千兆网络等多种接口，以迎合用户不同的需求。下面，我们将会带大家一起来领略一下华擎该款主板的真实性能，以及一览华擎特色软件功能。
内外兼修 Z68中坚力量浴火重生
●华擎 Z68 Extreme4主板外包装解析
华擎 Z68 Extreme4主板在外包装上采用了素丽质感包装设计，在包装盒的正面用字母标注了该款主板的型号，目前华擎中高端主板的外包装设计均采用以下款式的设计风格，简约而不简单。
产品外包装赏析
主板包装盒背面
华擎 Z68 Extreme4主板的包装盒背面印有该主板的各项详细规格，用户可以轻松的在主板盒子上找到该主板的特殊功能比如：XFast USB功能以及Lucid Virtu视频转码技术和Intel Smart Response技术，Digi Power，On/Off Play技术等等。
附件中的USB3.0前置面板
华擎Z68 Extreme4主板还附赠了一个USB 3.0前置扩展面板，可以方便用户安装安装在机箱中的3.5寸扩展位置上，只需驳接主板底部的USB3.0接口上面就可以了。用户只需在前面板处就可以全速体验USB3.0带来的极速体验。
3.5mm音频转接线
华擎 Z68 Extreme4主板在附件中搭配了一个根3.5mm的音频接线方便大家在日常中使用，配件的实用性很高！华擎独家拥有On/Off Play技术，可以让用户在PC关机的情况下还能将便携式音频设备，比如MP3播放器上的音乐通过PC来播放。通过这根线就可以轻松实现以上功能了。
华擎 Z68 Extreme4主板配件全家福
华擎Z68 Extreme4主板的附件可以说非常齐全，它提供了4根黑色SATA数据线，D型电源接口转换线SATA供电、机箱后置档板、I/O控制档板、以及一根3.5mm的音频线。同时我们看到的两本说明书也非常使用，用户在中文页码中也查阅到你所需要的应用指南。
神马做工？10+2相位供电设计
●小觑华擎高规格供电设计
华擎Z68 Extreme4主板采用ATX大板设计，经典华擎Extreme系列蓝白配色方案，在接口上采用LGA 1155接口，支持第二代Intel Core i7/i5/i3处理器，也支持Intel K-Series不锁倍频处理器。主板上硕大的引擎版散热片非常醒目，给人无时不刻传递Extreme的高端理念。该主板还可以支持SNB系列处理器中的核芯显卡，另外，在Z68芯片组也加入了Intel Smart Response技术，大幅提升用户的磁盘性能。
华擎 Z68 Extreme4主板正面
华擎 Z68 Extreme4主板背面
华擎Z68 Extreme4主板在做工上已经上升到一个全新的高度，作为一线高端主板制造商，我们仅从产品原料、规格设计以及实际使用体验中就可以充分领略到高端主板带给大家的风采。整洁的主板走线设计以及丰富的贴片元件，Driver加强设计都可以看出其与众不同的魅力！
主板采用了12相位供电设计
华擎Z68 Extreme4在主板的处理器供电部分，采用了10+2相供电回路设计，同时它采用的数字脉宽调节芯片，提供更高效更平稳的CPU供电，与模似脉宽调制相比，数字脉宽调制可优化CPU供电方案，为处理器提供更加稳定的电流输出以及精确的控制，同时数字供电的响应时间更快，转换效率更高。华擎DuraCap在电容的应用上全部使用了日系的高品质全固态电容，使用寿命是一般电容的2.5倍。
华擎Z68 Extreme4供电特写
供电部分华擎Z68 Extreme4主板使用了10+2相供电设计，MOSFET采用了来自NXP恩智浦的高端MOS原材料，每项供电使用一上一下设计，上桥为PH3030AL（ 10V 15A 3mΩ），下桥为PH9030AL（10V 15A 8mΩ），电容方面则是采用寿命长、耐高温性能好的日系固态容电容搭配优质全封闭电感，强强联合组建优秀供电解决方案。。CPU供电由一颗来自CHIL的CHL 8328芯片提供8相位数字PWM信号，再通过并联来管理该主板的10相供电，Uncore供电由一颗来自RT的RT8859M来进行2相PWM信号管理。
主板供电PWM芯片CHL8328和Uncore控制芯片RT8859M
供电设计细节赏析
主板背面的Driver设计
在主板的背面处理器核心10相位供电处每相搭配使用了一颗Driver
作为只为超频而活的华擎 Z68 Extreme4主板在供电的设计上毫不含糊，精湛的设计方案加上优质的用料打造了新一代Sandy Bridge平台！相信大家从上面详细的解析中大家对该主板的做工都有进一步的了解。
直上青云高频多规格展示
●直上青云高频多规格主板细节接口展示
华擎Z68 Extreme4主板采用蓝白相间，在说明书和官网用户手册上的内存兼容列表中，P8Z68-V PRO可以提供DDR3 2200（OC）/2133（OC）/1866（OC）/1600/1333/1066等规格的支持。另外主板在内存部分还搭配了由两颗电感、四颗MOSFET组成的独立供电模块
华擎Z68 Extreme4主板内存插槽设计
华擎Z68 Extreme4主板PCI-e插槽部分
扩展插槽部分，主板提供3根蓝色PCI-E x16显卡插槽，其中第一根插槽始终工作在X16模式下而第二根工作在x8模式，第三根工作在x4模式，支持三路CrossFire以及SLI多卡并联功能，同时该主板提供的2个PCI插槽以及2个PCI-E x1插槽。扩展性非常强大，实用性非常高。
磁盘接口
华擎Z68 Extreme4主板蓝色为Z68芯片组提供的原生4×SATA 3Gb/s接口，白色为原生2×SATA 6Gb/s，另一组白色为板载Marvell 88SE9120提供的2×SATA 6Gb/s接口。同时主板可以支持RAID 0、1、5、10等磁盘阵列的组建，以及Intel Rapid Storage和Intel Smart Response技术。
开机/重启以及板载DEBUG侦测诊断灯
在主板的右下角设计有板载Power与Reset按钮，用户裸机折腾的时候更方便了。另外该主板还设计了个Debug LED，在主板底部开启启动完毕后自动熄灭。
主板I/O输出接口
Z68主板综合了H67以及P67的所有优势，在背板部分多出的视频输出接口也是最强大的验证，该主板的输出接口非常齐全，显示接口提供DVI/HDMI/VGA/DP全接口组合，同时还提供两个USB3.0接口以及四个USB2.0、一个eSATA、IEEE1394等接口，在HDMI接口旁还设计了一个Clr CMOS按钮。
主板散热器细节赏析
对于一块优秀主板的要求远远不止停留在性能上，采用先进的工业设计理念为主板塑造的散热器也将是未来必须考量的条件之一，华擎Z68 Extreme4主板设计了C.O.O混合散热技术——精良的散热器让主板的稳定性得到进一步保障，同时也充分武装了她的外表。
主板散热器一览
DiGi Power数字供电Logo非常醒目
在处理器供电部分用厚实的铝挤散热器串连热管组成强强联合有助于主板在超频状态下供电系统维持一个良好的低温环境中，保障玩家体验超频的乐趣性。
V8——引擎盖版散热器
南桥的散热器设计的相当富有含义，V8的logo再加上散热器的外观不得不让人联想到马力十足的V8发动机！大马力！够给劲！
热管衔接触非常不错
华擎Z68 Extreme4主板在散热器的设计上非常不错既符合美学的角度有拥有十足的降温效果！
承载一切 主板芯片大盘点
●承载一切 主板芯片大盘点
Intel在6系列芯片组上已经放弃了对PCI的原生支持，擎Z68 Extreme4采用了一颗asmedia的ASM1083 PCI桥接芯片提供了一只PCI插槽，VIA的VT6315N提供了2×IEEE 1394a接口的支持。
ASM1083芯片以及威盛VT6315N芯片
NCT6776F为super I/O芯片
EtronTech EJ168A USB 3.0控制芯片
该主板采用的是钰创的USB3.0控制芯片，一共使用了两枚分别为前置面板以及后置I/O输出设备使用所需。
Marvell 88SE9128芯片
此芯片为主板提供了额外的两个SATA 6Gbps接口（白色），可支持RAID 0、RAID 1。
PLX PCI-E信号带宽桥接芯片
PEX8608是一颗PCI-E桥接芯片，为主板的SATA3.0和USB3.0芯片提供PCI-E带宽。

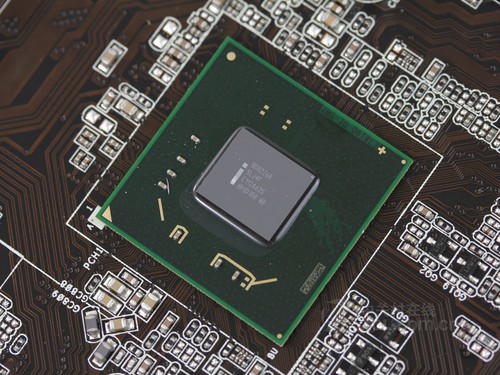

Intel Z68南桥芯片组
华擎Z68 Extreme4主板采用最新的B3步进南桥芯片，编码为SLG4F。
测试平台与测试方法简介
笔者在处理器的选择上采用SNB酷睿i5 2500K，该款处理器主频高达3.3GHz,而且是四核四线程，可以算是新劲SNB平台上比较主流的处理器，在内存的选择上笔者使用了金士顿骇客系列内存，规格是DDR3 2133 2*2G套装,显卡方面则是采用目前最主流的NVIDIA GTX560Ti显卡考验一下整个平台的性能。
|
测 试 平 台 概 况 | |
|
处理器 |
Intel Core i5 2500K |
|
四核四 线程：100MHz*33 / 6MB L3缓存 | |
|
猫头鹰NH-D14 | |
|
多平台 / 最大风量66.3CFM / 800~1230 R.P.M | |
|
内存 |
金士顿骇客系列2GB DDR3 2133*2 |
|
识别9-9-9-24-1T | |
|
Intel Z68 Chipset | |
|
显卡 |
映众GTX560 Ti |
|
核心:950MHz/显存频率：3600MHz | |
|
希捷 7200.12 7200转 1TB / 金士顿 64GB SSD | |
|
1TB / 7200RPM / 100GB NTFS系统分区 | |
|
酷冷至尊Silent Pro Gold 1200W（RS-A00-80GA-D3） | |
|
ATX12V 2.3 / 1200W / 13.5CM风扇 / 模组化 | |
|
DELL 2409 | |
|
24寸LCD显示器 / 1920*1080分辨率 | |
|
Windows 7 旗舰版 32bit | |
|
中文版 RTM | |
| 测 试 软 件 & 测 试 项 目 | |
| 整机性能 测试软件 |
3DMark Vantage |
| Futuremark / v.1.0.2 / 默认设置/P模式 | |
| 3DMark 11 | |
| Futuremark / v.1.0.1 / 设置P模式 | |
| 其他测试软件 | |
| Everest Cache&Memory Benchmark | |
| Everest v.5.50.2253 Beta / BenchDLL v.2.5.292.0 | |
| CineBench R11.5 | |
| v.R11.529 | |
| Fritz Chess Benchmark | |
| v.4.2 | |
| WinRAR 3.92 | |
| V3.92 | |
| Sisoftware Sandra | |
| 简体中文版 v1614 | |
| wPrime | |
| v.1.63 | |
| Super PI | |
| mod 1.53 | |
| Fraps | |
| v.3.0.2 10686 | |
| 测试用游戏 | |
| 叛逆连队2 | |
| Benchmark / 1680*1050&1920*1080 / DX11/ 设置4X | |
| 孤岛危机 | |
| Benchmark / 1680*1050&1920*1080 /DX10/设置 抗锯齿4X | |
| 硬件信息 获取软件 |
GPU-Z |
| v0.53 | |
| CPU-Z | |
| www.cpuid.com / v.1.57 | |
测试平台截图
测试平台实拍图
选用金士顿DDR3 2133 2*2G骇客神条
采用金士顿64GB固态硬盘
为确保5GHz万无一失使用猫头鹰NH-D14散热器
在超频的时候在散热器以及电源上要酌情考虑，散热器性能比较有优势的还是塔式散热器而电源则是大瓦数电源可以提供充足的电力供应，酷睿i5 2500K+Z68平台在超频的时候应该确保电力供应。在散热器的使用上笔者选用了业界著名品牌猫头鹰的NH-D14确保超频的成功，而内存的使用了来自金士顿的2133骇客神条。
为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。
用户在体验或购买安装正版Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。
手把手教你超频5GHz BIOS点播
●手把手教你超频5GHz BIOS点播
在新6系主板上华擎、华硕、微星等三家企业率先采用了新式的EFI界面BIOS，用户还可以用鼠标来设置BIOS中的每个选项，可以说这种界面的出现标志着BIOS已经到了新一个时代。
华擎Z68 Extreme4主界面
超频选项
用户想要超频首先要把CPU Rait Setting这个选项设置为Manual，同时打开Intel Speedstep Technology，因为Turbo Boost Power选项是隐藏在EIST之下的。把Short Duration Power Limit修改成230（可以说是最低设置功耗值），而Long Duration Power Limit修改成250（最高设置功耗值）。当然这些数据可以根据自己处理器的体质来考量，为了保障稳定性可将Spread Spectrum选项设置为关闭。
超频选项内存根目录
在内存根目录下玩家可以根据条子的体质选择合适的时序，同时也能根据内存自身保存的时序条码进行自动设置超频。笔者曾试过直接选择Profile1选项，启动内存！非常实用与方便。
电压设置
CPU Load-Line Caltration选项是非常有意思的一个选项，当玩家进行超频的时候为了确保不掉压尽量选择Level1，他是一条直线而不是斜线代表着电压的稳定而不是随着负载的加大产生掉压。
在超频设置底部我们还看到三组可以保存超频数据的User Default目录，笔者就保存了5G超频设置。非常人性化的设计。
Advanced选项目录
H/W Monitor目录
在这个目录中你可以看到主板各部分的温度以及转速还有电压情况。处理器的温度在超频之后极高达到了58.5°C。需要超频获得较好的成绩就务必使用一款性能不俗的散热器产品。
智能超频软件——华擎AXTU一览
●智能超频软件——华擎AXTU大阅兵
超频软件随着玩家的追崇，目前已经日益走俏市场，同时也能够在一定程度上提升产品的附加值，华擎为此研发了一款名叫Asrcok Extreme Tuning Utility的超频软件（简称AXTU）。这款超频软件涵盖的范围非常广泛。接下来笔者为你一一解析。
Hardware Monitor面板
在系统硬件监控面板内，我们可以看到处理器外频、倍频以及HD Graphic显卡频率，同时在Fan&Temperature目录中可以了解到各个接口的温度以及风扇转速，在Voltage目录中你可以找到各种配件的实时电压数值。非常方便大家了解目前平台的运作状态。
Fan Control目录
不论是处理器风扇转速还是机箱风扇转速在这里统统都能进行调节，该主板提供了一共三个机箱风扇接口，可以利用这个窗口对每一个接口分别进行调节。设计非常人性化。
超频选项
在这里你可以对处理器的各种选项进行调节，包括倍频以及外频以及HD Graphic频率还有处理器电压和各种细微的电压调节选项。喜欢超频的朋友一定不能错过这里。
主板超频档案保存处
在这里你可以看到BIOS中保存的超频选项同时还可以在桌面系统下进行超频设置的保存。

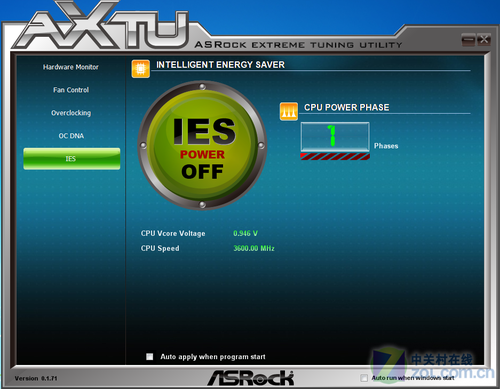

华擎IES节能开关
华擎IES节能选项帮助用户智能调节供电相位，节省更多无形中的资源。
华擎X Fast USB技术全面解析
华擎XFast USB又名华擎涡轮增压极速USB，可以非常明显地提升USB设备的实际传输速度。Windows通常只分配给USB相关连接设备百分之十的系统资源，而华擎涡轮增压极速USB技术独家创造了QOS（Quality of Service）功能，可提供更多的系统资源给USB设备，进而有效提升USB传输性能。
华擎XFast USB技术
此外，藉由改变USB传输协议，华擎XFast USB将原本的单一任务处理延伸到可同时处理多重任务，系统运算性能得到大幅度提升（类似硬盘的NCQ技术）。
接下来笔者进行简要的测试对比前后设置的区别，笔者分别使用了USB2.0闪存盘和USB3.0闪存盘，使用ATTO Disk Benchmark这款软件进行测试。
USB3.0 U盘Normal模式测试结果
Turbo模式再测试一遍。
仔细查看4KB部分的读数发生了巨大的变化，提升的倍数相当惊人。这项技术不仅仅适用于USB3.0接口的优盘同样适用于USB2.0的优盘上，接着笔者演示USB2.0优盘测试结果
USB2.0 U盘Normal模式测试结果
USB2.0 Turbo模式运行结果
写入测试对比
读取测试对比
从以上测试可以看出华擎X Fast USB技术对优盘性能提升起到了很关键的作用，提升的倍数也是相当的惊人。特别适用于日常读拷文件。
Intel新技术Smart Response全解析
●Smart Response全解析
Z68不仅仅给我们带给我们的不只停留在可超频、可输出视频接口的规格上，新的Z68主板带来了全新的Smart Response技术，其原理就是将一块SSD和一块传统硬盘组合，将SSD作为传统硬盘的缓存，从而达到速度的提升。这个技术，和早年Intel的Flash Response（迅盘）技术颇为相似，另外和希捷的混合硬盘原理也类似，Smart Response的速度提升能达到SSD的90%以上。
构建Smart Response
如果玩家想要组建Smart Response模式就必须准备一块SSD作为传统硬盘的缓存，笔者在这次测试中选择了来自Intel原厂的20G SSD，与一块普通传统硬盘在主板BIOS储存模式修改成Raid的情况下重新安装系统，系统安装完后进入桌面安装Intel的Intel Rapid Storage这个软件（中文名为：快速存储技术），系统重启后即可看见快速存储技术界面内有一“加速”功能（在关机前记得先要把加速功能关闭以避免出现其他错误）。
点击加速功能后的界面
点击加速功能后我们便能选择加速模式、所需使用的固态硬盘容量和选择需要加速的机械硬盘。
组建成功后，在界面的右侧会以图例形式显示目前加速状态
值得提醒的是特别是在关机前用户需要将加速功能关闭以免发生进入了系统的错误，同时日常使用过程中用户在不需要加速的时候可以在取消加速功能，将固态硬盘设为可用。
为了测试前后的差异笔者特地用Crystaldiskmark这款软件来简单的验证组建后的性能提升。
构建Smart Response技术后测试成绩
单硬盘测试成绩
从以上测试成绩中不能发现在组建完Smart Response之后，系统的整体性能提升了好几倍，使用高性能固态硬盘构建作为缓存带来的进步是非常明显的，Smart Response的确可以帮助磁盘性能大幅提升。
Z68无所不能 独显/集显切换成真！
●Z68无所不能 独显/集显切换成真！
LucidLogix Virtu技术的原理和效果类似于NVIDIA Optimus，支持独显和集显的智能自动切换，不同之处在于它是纯软件方案，并且针对的是桌面平台而非移动平台.Virtu技术目前支持Intel H61、H67、Z68主板，能够特别发挥Sandy Bridge处理器集成显卡与转码引擎的威力。
Lucid Virtu软件
华擎这款Z68 Extreme4主板便捆绑了Lucid Virtu软件，进一步提升主板附加价值。使用方法也很简单，主板光盘上既有该软件，只需要在系统里装上集显和独显的驱动，再安装这款软件。在主板BIOS显卡输出部分设置为ON Board即可，然后将独视频接线连接于主板上，通过集显输出接口输出，再通过软件设置即可完成简单的切换工作。
该软件兼容性极其广泛
当然Lucid Virtu的加入并不意味着性能的不变，一定的衰减还是必然纯在的，笔者针对这款软件在不同的搭配情况下作了小项目测试，对比独显情况和软件使用情况下的变化，我们发现测试结果对于热衷于性能的高端玩家来说有接受略有困难，请看我们的Z68主板搭配Lucid Virtu下的图形效能到底测试结果
仅为独显情况的96.23%
当然笔者测试的项目较少，所为偏移范围也比较大，单是毋庸置疑2~3%之间的的差距还是必然存在的。对于游戏爱好者而言视乎有略微的打击之嫌。
P.S.:华擎公司建议用户在使用Lucid Virtu功能时，通过独立显卡输出图像信号，这样可以避免这2~3%的效能损失，令硬件性能发挥到最大，还可以更方便地使用CPU的视频格式转换功能。
3Dmark Vantage基准测试项目
●DX10领袖：3DMark Vantage
Futuremark正式发布新一代3D性能基准测试软件“3DMark Vantage”，3DMark Vantage是业界第一套专门基于微软DX10 API接口、Windows Vista操作系统(需SP1)打造的综合性基准测试工具，能全面发挥多路显卡、多核心处理器的优势，可以在当前和未来一段时间内满足PC系统游戏性能测试需求。3DMark Vantage提供了全新打造的两个图形测试项目、两个处理器测试项目、六个特性测试项目，并引入四种不同等级的参数预设(Preset)，可以更细致地反映系统性能等级。
3DMark Vangtage
测试时关闭物理加速
测试成绩
Z68主板在超频方面的优势跃然纸上，超频后处理器总分上进步非常大，提升分数就达到了49.86%，显卡部分成绩并没有受到处理器的影响，超频带来的总成绩对比默认频率达到了11.1%的提升，相信在显卡同时超频的情况下整个平台的性能一定会上到更好的水平。
DX11新标杆：3DMark 11测试
●DX11新标杆：3DMark 11测试
3DMark 11将是Futuremark公司第一款原生支持简繁体中文语言的测试软件，主要测试的是支持DirectX11显卡的具体性能，支持系统仅为Win Vista/Win7。3DMark11的测试重点是实时利用DX11 API更新和渲染复杂的游戏世界，通过六个不同测试环节得到一个综合评分，藉此评判一套PC系统的基准性能水平。
3DMark 11设置
5.0G测试成绩
3DMark11貌似对处理器不感冒
3DMark 11是一款基于DX11模式的测试软件，他更加注重对显卡性能的追求，特别是物理加速方面的测试，笔者尝试将处理器频率提升到5GHz对比测试3.3GHz频率跑分发现提升的空间非常有限。想要跑得更好配一块优质显卡才是王道。
超频对比Fritz Chess Benchmark
●Fritz Chess Benchmark
Fritz Chess Benchmark是一款国际象棋测试软件，但它并不是独立存在的，而是《Fritz9》这款获得国际认可的国际象棋程序中的一个测试性能部分。它可以让我们的X86计算机也能完成IBM“深蓝”当初所做的事情，那就是计算国际象棋的步法预测和计算，虽然现在我们的个人电脑依然无法与10年前IBM的“深蓝”相提并论，并且无论是在处理器架构方面、节点方面还是AIX操作系统方面都有很大的差距，但是Fritz Chess Benchmark依然是目前在个人计算机方面最好的步法计算和预测软件。
Fritz Chess Benchmark
测试成绩一览
Fritz Chess Benchmark是一款跑起来非常费油的测试软件，超频的时候如有电压过低或者其他设置失误，基本就会在半截测试中瘫痪，笔者对比测试中发现前后这款软件对处理器频率非常敏感，3.3GHz提升到5.0GHz超频幅度提升51.5%而提升到成绩也达到了46.47%。虽然不是1:1但是提升的幅度真还是蛮大的！
超频对比：Wprime 1.63
●Wprime 1.63
wPrime是一款质数计算软件，与Super Pi只能支持单线程不同的是，wPrime可以支持多线程，可以测试多核心处理器性能的计算能力，可以看做是一款多核版的SuperPI，测试多核心处理器性能比Super π更准确。
wPrime v1.63
5GHz测试成绩
32MB测试成绩
1024MB测试成绩
随着处理器频率的提升，在wPrime v1.63这款测试软件中，高主频引导出更有优势的成绩，特别是经过1024MB的测试，大家都可以看到缩减的成绩达到了100s以上。效率提升的非常多。
超频对比：Cinebench R11.5
Cinebench R11.5
除了SuperPI、3DMark、PCMark之外，CineBench也是很有说服力的一套测试系统，最新的是R11.5版，CINEBENCH R11.5支持Windows XP和Vista的X86/X64系统，以及PowerPC和Intel架构Mac平台，最高支持16个处理器核心!CineBench使用针对电影电视行业开发的Cinema 4D特效软件引擎，可以测试CPU和显卡的性能
Cinebench R11.5
处理器测试成绩
OpenGL测试成绩
依靠渲染出名的Cinebench R11.5在测试处理器的性能上还是蛮有权威性的，从最贱单的CPU分数既可以看出二者的巨大差别。Sandy Bridge架构处理器在性能上可以挖掘的空间非常大。
超频对比：Super PI 1.5
Super PI 1.5
Super PI是利用CPU的浮点运算能力来计算出π（圆周率），所以目前普遍被超频玩家用做测试系统稳定性和测试CPU计算完后特定位数圆周率所需的时间。得出成绩后可以与网友参考，超频后可以看一下是否有成效。
使用方法：选择你要计算的位数，（一般采用104万位）点击开始就可以了。视系统性能不同，运算时间也不相同。当然是时间越短越好!我们选择1M作为测试单位进行测试。
Super PI界面
5.0GHz主频时1M测试截图
8MB测试截图
在1MB的测试中主频的提升带来的时间差距为3.931s而在更长的8MB测试中差距则是进一步体现，41.468s正是差距的体现。
超频对比：Sisoftware Sandra全接触
Sisoftware Sandra
Sisoftware Sandra是一套功能强大的系统分析评比工具，拥有电脑你能想到的各种设备的测试方案，作为一款系统测试软件，除了可以提供详细的硬件信息外，还可以做产品的性能对比。其中算数处理器和多媒体处理器测试，能够大体知道一款CPU的性能表现，不仅如此还可以测试出CPU的内存带宽等诸多项目。本次测试我们采用的多内核效率测试。
Sisoftware Sandra
算数处理器测试
超频后的处理器指数高出默认主频51.49%。提升的幅度非常巨大，当然这还有DDR3-2133频率内存的至支持。
多媒体处理器测试
5.0GHz+DDR3 2133强强组合使得成绩突飞猛进，不过5.0GHz虽好，但是过高的电压不适宜长期使用，建议玩家可以在默认电压情况下摸索属于自己处理器的最佳频率。小超怡情，大超伤身。
内存带宽测试
从Sisoftware Sandra这款软件中我们也可以轻松的测试到该主板搭载内存的性能指数，处理器大幅超频加之内存提升至2133，使得成绩相对比上浮57.45%。
内存延迟测试项目
内存本身频率的提升就会降低延迟，而再加上处理器频率的上升就让其成绩更显的卓越。
通过Sisoftware Sandra这款软件我们从处理器物理性能测试以及内存性能测试中可以了解到华擎Z68 Extreme4主板基本情况。可以说这款主板在超频性能上非常强劲，同时这款主板在内存超频上也是很实用的，包括傻瓜式超频也能试用，2133频率一次性测试通过。不得不说这是一款非常难得的优秀主板。
超频对比：Everest Ultimate测试
Everest Ultimate是一个测试软硬件系统信息的工具和硬件测试工具，SiSoftware Sandra一样为装机必备的工具。Everest Ultimate在测试内存这一块做得十分细致，而且测试的过程较之Sisoftware Sandra要短，所以我们在这里面当成我们检测内存工具的一个主要测试工具，分别是内存读写，内存复制。同时Everest Ultimate这款软件在处理器性能方面测试也是十分到位。
测试成绩
Everest Ultimate这款测试软件带给我们的测试项目实在是丰富，在项目中你可以找到任何一项对处理器或者是内存感兴趣的测试项目，通过以上五个不同测试项目的对比测试，大家都不难发现处理器与内存都同时超频的情况下带来的性能提升将是非常巨大的。可以说是快速高效。平均的上升空间在50%左右非常值得期待。
●Photoshop cs3 批处理
Adobe公司出品的Photoshop可谓是誉满全球。它确实是一个非常完善的软件，一般而言，作图的用户只使用它就能完成绝大多数的任务而无需动用其它程序。同时它也是一个经常被用来测试硬件产品的软件，许多测评工具包都把Photoshop测试纳入自己的范围，如Winstone，Winbench，Sysmark等。今天我们专为Photoshop做一个批量处理的对比测评，相信对钟情Photoshop的用户会有所裨益。
测试方法：我们选取10张分辨率为4752*3168的大容量图片作为测试样本，经过统一色阶、裁剪、径向模糊以及各种制图效果，检验处理器在批处理过程中的耗时情况。
5.0GHz测试成绩
Pheotoshop测试成绩
在没有超频之前我们需要三分钟时间才能将批处理这一工作做完而当我们把主频提升至5.0GHz,内存频率上调到2133之后，笔者发现只需不到2分钟即可完成Photoshop的手头工作非常实在的提升。相信超频也会帮助你在日常生活中提升工作效率。
超频对比：3DMax 2010渲染测试
3ds max 2010是一款专门为建筑师、设计师以及可视化专业人士而量身定制的3D应用软件。3ds max 2010提供了新的渲染功能、增强了与包括Revit软件在内的行业标准产品之间的互通性，以及更多的节省大量时间的动画和制图工作流工具。3ds Max Design 2010还提供了灯光模拟和分析技术。
SPECapc for 3ds max 2010用来测试典型工作量情况下的性能，包含的功能有边框造型、阴影处理、材质处理、光线处理、混合处理、反转运动、对象创建和操作、编辑、场景创建、粒子追踪、动画和渲染等。
3DsMax2010测试
测试成绩
在测试中，我们的径向模糊最考验处理器性能了，基本最耗时的项目都停留在这一环节，同时我们也观察到在处理模糊特效的时候处理器达到了满载的功耗水准，笔者简单对比超频与默认情况下的差异发现有1分30秒以上的时间被节约下来。性能提升带来的效果非常显著。
DX11游戏测试：Crysis大考验
《孤岛危机》是大家再熟悉不过的一款游戏了，该游戏自从DX10推出以来就是最烧硬件的配置的游戏，虽然DX11铺天盖地向大家袭来但依然无法挑战它的霸主地位。如今新的Crysis2已经悄然上市，新的视觉体验再次吸引网友的眼球，今天笔者测试的是Crysis，游戏的故事仍然是地球受到异形的威胁，而我们的主角则要击退异形，拯救世界。不过在本作中游戏主角所穿着的是高科技纳米战斗服，玩家可以根据战斗需要对装备进行调整，是追求攻击，还是讲究速度，全部由你自己决定。
《孤岛危机》
游戏测试成绩
笔者选用的是系统自带的CPU-Benchmark程序来检测处理器超频性能带来的帧数提升，不过笔者发现这款游戏的提升仅局限在3至4帧数，这款显卡杀手确实对处理器不太感兴趣，对于显卡超频应该是十分有爱。
DX11游戏测试：叛逆连队2检测
叛逆连队
《战地：叛逆连队2》（Battlefield: Bad Company 2），是EA DICE开发的一款第一人称射击游戏。游戏开发商美国艺电确定2010年3月2日为游戏Xbox 360、PS3、PC版的首发日期。该游戏是EA DICE开发的第9款“战地”系列作品，也是《战地：叛逆连队》的直接续作，在继承前作特性的基础上，强化了多人联机载具对战和团队合作元素的设定。游戏使用加强版的寒霜引擎，加入了建筑物框架破坏和物体分块破坏的支持。
叛逆连队2游戏截图
游戏测试结果
笔者选用叛逆连队2入场是的自测场景进行测试，使用Farps软件自行记录成绩，从上面的测试成绩中可以看出虽然有提升但是额度并不是很大，也可以看出这款游戏对处理器的依赖小于显卡。从两个游戏中还能看到其实这款主板在主频超高的情况下还能稳定的通过各项目测试可以说是实打实的耐用！
Z68大展宏图 欲占新高端交椅
●Z68大展宏图 欲占新高端交椅
通过笔者前面的细致的主板介绍可以看到，这款来自华擎的Z68 Extreme4无论是在设计上还是在用料上都可以说是Z68主板的一枚典范之作，作为主打高端Extreme系列主板，Z68 Extreme4再度使用了C.O.O散热组合、优秀的PCB走线规划以及人性化的插槽位置部署，没有加入任何华而不实的噱头，能有的都是精打细算的实在活。
华擎Z68 Extreme4主板
该主板秉承高规格理念，为高端玩家奉上一款廉价的实用性主板产品，不仅支持处理器大幅度超频还同时支持DDR3 2133、以及多卡CF和SLI共联技术，设计的PCIE插槽间距也相当合理、原生加衍生的4个SATA 6Gbps以及可扩展USB3.0及前面板，再加上功能强悍界面华丽的UEFI BIOS以及XFast USB技术，都为玩家创造出不菲的使用价值。
从产品规格上来将Z68与P67最大的差异就是芯片组以及显示输出接口，按照产品的成本来说芯片上Z68大约比P67贵出10美元，同时在计算上显示接口以及特殊芯片的成本大约总体而言会比P67贵出两三百元，也就是说玩家将用着两三百元来更换一个集成显卡输出接口，至于值不值得当然要留给大家来评判，不过玩家倒是可以通过Lucid Virtu技术，实现独显与集显的切换，进而能够使用SNB的Quick Sync加速视频的编码。也未尝不是一件好事。Z68的Smart Response功能需要重新做系统并且需要一枚SSD作为缓存所以从性价比上来说个人觉得不是非常适合玩家使用，简单的利用一个小容量的SSD就能专门为机械硬盘做缓存使用，进而提升系统的性能，但是组建的过程确着实的一波三折。目前这款华擎Z68 Extereme4主板已经上市销售，价格仅为1599元非常实惠。
华擎Z68 Extereme4主板
从这款性价比极佳的高端Z68主板来看，我们已经看到了华擎的与时俱进，不论是之前的费特拉提P67还是现在的Z68 EX4，种种迹象都表明它正在朝着更专业、更高端的趋势发展，同时兼顾好个性化的方向。在此我们都非常期待看到她继续推出更多更好的产品。
