成本不足20元 牛人光棍节DIY无线主机

    当有不少网友为如何过“光棍节”而搅尽脑汁时，某论坛疑似“单身”网友选择了另外一种独特方式来“庆祝”。为解决房间无线上网问题，该网友通过巧妙的改造，打造了一台双无线主机。而据说成本不到20元钱。来看看他的作品。

巧妙利用MINIPCIE插槽，加上玩家手头上闲置的笔记本网卡

战旗C.H55 X7主板MINIPCIE插槽特写

玩家手头上闲置的笔记本网卡

开始DIY天线

    网上下载了一张双菱天线的制作尺寸图，去市场上买了条镀银特氟龙高温线，铜芯电线和两根IPX转SMA跳线。

铜线剥皮取铜芯用来制作双菱

测量铜芯直径

    网上说横截面最好得有2.5MM，不过无奈只能找到1.5mm的铜芯。

测量长度

长度过短

    杯具了！由于第一次搞没经验，铜芯剪太短了。

半小时后终于做好了两个（无线网卡有两条天线）

反射板材料

   狂喝了两瓶可乐打算剪下铝皮做反射板，等做好了反射板之后才发现手头上根本没有铜管来做天线的中心，也就是振子的部分。 无奈只有悲剧收场,老老实实跑回市场买了两根2DB的天线。

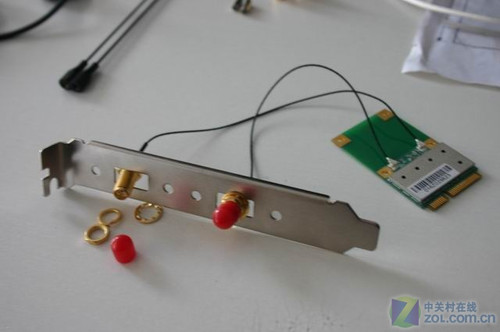

主板背部挡板

    拆了主板上的一条后置USB接口的挡板，用来固定IPX转SMA插头。

2db无线网卡天线，两根买了20元

装机测试效果

机箱内部实拍图

机箱背部实拍图（两个天线头）

接上两根“棍”测试一下信号如何。

天线示意图

    杯具于次发生，路由貌似又没有测试功能，无奈只能直接上网试一下信号和速度，强差人意，估计是隔了两个房间的关系，网卡本生的功率也比较小。

信号很差，登录QQ也要等一分钟

    虽然无法增强网卡信号，不过可以增强无线路由的信号。成本只需十块钱。

准备好所需锡箔纸用来反射信号

裁剪天线和反射板

照着纸的形状用纸板拆解了两套天线。

贴上锡箔纸组装起来

组装后效果

插在无线路由的两根天线上

调整好反射方向

背面特写

把台式机的两根“棍”也对准无线路由的房间方向。

这个才是正面聚焦信号的方向

实测信号全满

双菱天线制作图

无线路由信号增强天线图

    玩家附送的两张图，一张是双菱天线制作图，一张是无线路由信号增强天线图。

    通过巧妙的变通，避免了增加大功率的无线网卡的成本，并完美的解决了信号问题。如果你的无线网络也遇到信号不足的问题，不妨从这个改造方法中“取经”，或许会有意外收获！
