陶瓷镀膜散热 华硕剑齿虎X58超频测试

　　2009年CeBIT展会上华硕一款名为“Marine Cool”的概念主板映入我们的眼帘，军绿色的陶瓷散热模块带给我们前所未有的视觉冲击，而这也正是华硕“特种部队”系列主板的前身。在不断完善产品设计之后华硕推出了“特种部队”首款正式产品——SABERTOOTH 55i（剑齿虎）。

　　“特种部队”是华硕最新推出的一个系列产品，它的定位介于主流产品和玩家国度之间，不过定位会低于Premium系列和Deluxe系列。也就是说，TUF特种部队系列虽然具备特种兵的各种技能外，它的售价并不会高得离谱，而是比R.O.G、Premium、Deluxe三个系列的价格低。

　　2010年9月，华硕将TUF特种部队系列的特色引入Intel最高阶的X58平台，而考虑到大部分X58平台用户都是高阶运算或者绘图工作站的应用，所以特种部队系列的定位同样适合这部分人群。全方位的兼容性以及极致的耐用性都是这部分用户不可或缺的要素。不过这款产品目前还没有在国内地区上市，而有幸提前拿到这款产品的国外玩家也为我们展示了SABERTOOTH X58主板的更多细节与性能表现。

华硕 SABERTOOTH X58主板包装

华硕 SABERTOOTH X58主板包装正面特写

华硕 SABERTOOTH X58主板包装背面的介绍说明

华硕 SABERTOOTH X58主板最具特色的GeraM!X陶瓷镀膜散热技术

华硕 SABERTOOTH X58主板规格介绍

华硕 SABERTOOTH X58主板包装内的特色功能介绍

　　除了外盒背面提到的CeraM!X陶瓷镀膜散热技术、TUF通过军用标准认证元件、E.S.P.高效能切换电源设计之外，华硕 SABERTOOTH X58主板还全面支持SATA3.0&USB 3.0、华硕独家MemOK!及Q-Design技术也一个不漏。

华硕 SABERTOOTH X58主板开箱

华硕 SABERTOOTH X58主板原材料认证书以及5年质保的说明介绍书

华硕 SABERTOOTH X58主板附件一览

华硕 SABERTOOTH X58主板全貌

华硕 SABERTOOTH X58主板PCB背面特写

华硕 SABERTOOTH X58主板I/O接口部分

　　华硕 SABERTOOTH X58主板I/O接口部分提供了1组PS/2键鼠共用接头、1个S/PDIF光纤音频接口、1个Power sSATA(绿色)、1个普通eSATA、1个IEEE/1394a接口、6个USB 2.0接口(4黑2红)、2个USB 3.0接口(蓝色)RJ-45网路接口、8声道音效接口。

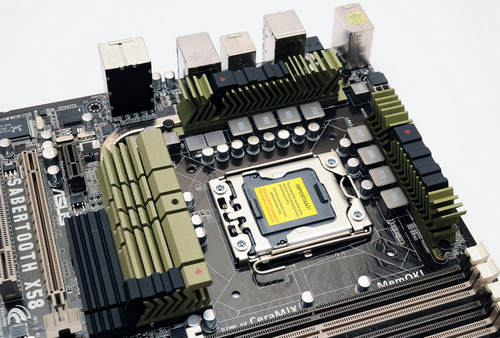

华硕 SABERTOOTH X58主板采用8+2相供电设计，供电部分覆盖有陶瓷散热模块。

供电部分清一色使用了军规级电容、电感以及MOSFET元件。

华硕 SABERTOOTH X58主板内存插槽部分

华硕 SABERTOOTH X58主板内存插槽同样采用了单卡扣的设计

华硕 SABERTOOTH X58主板PCI扩展部分

华硕 SABERTOOTH X58主板PCI扩展

华硕 SABERTOOTH X58主板提供了6个SATA2.0接口以及2个白色的SATA3.0接口

华硕 SABERTOOTH X58主板CeraM!X陶瓷镀膜散热设计

华硕 SABERTOOTH X58主板散热模块特写

华硕 SABERTOOTH X58主板散热模块特写

华硕 SABERTOOTH X58主板南桥散热模块

华硕 SABERTOOTH X58主板南桥散热模块

华硕 SABERTOOTH X58主板板载NEC USB3.0控制芯片

华硕 SABERTOOTH X58主板网络芯片

华硕 SABERTOOTH X58主板IEEE1394芯片

华硕 SABERTOOTH X58主板SATA3.0控制芯片

华硕 SABERTOOTH X58主板开机画面

华硕 SABERTOOTH X58主板调整时间以及存储设备

AI Tweaker控制菜单（频率的调整以及电压的设定）

超频模式的选择

内存超频设置

X.M.P模式内存设定

内存延迟设置菜单

经过X.M.P调整过的内存延迟参数

手动调整外频最高达到500MHz，不过需要搭配例如液氮等最佳的散热系统。

PCIE频率设定，最高可以调整至200MHz。

开启Xtreme Phase Full Power Mode确保最稳定的供电

内存频率设置

UCLK频率设置

QPI总线频率设置（36、44、48）

软件超频优先设置菜单

CPU核心电压设置

CPU PLL电压设置

QPI总线（IMC）电压设置

IOH北桥电压设置

IOH北桥PCI-E电压设置

ICH南桥电压设置

ICH南桥PCI-E电压设置

超频时建议开启Load-Line Calibration防掉压设置

高级控制菜单

CPU相关设定菜单

Intel VT-d设置菜单

TurboBoost需要启用SpeedStep功能

Marvell 9128 SATA 3.0要开启AHCI模式才能支持NCQ指令集

USB2.0和3.0的控制菜单

硬件监控菜单

温度、风扇、电压监控

华硕Q-Fan风扇智能温控

机箱风扇控制菜单

开机选项

主板BIOS附带工具菜单

EZ Flash 2 - BIOS更新工具

OC Profile - BIOS参数设定档控制区

EZ Flash 2界面

Drive Xpert - 磁盘阵列设定

AI Net 2菜单

测试平台

CPU: Intel Core i7-920 D0
Cooler: Cogage True Spirit
RAM: Patriot Viper II 'Sector 7' Series DDR3-2000 2GB*3 Kit
Graphic: Lantic GeForce GTX470 @ AC Accelero XTREME Plus
Storage: Kingston V+ 64GB SSD
P.S.U.: Zippy 1200W
Chassis: CoolerMaster Test Bench 1.0
O.S.: Windows 7 64-bit

测试环境参数
室温32ﾟC未开冷气

预设频率
CPU @ 2.66GHz
TurboBoost @ On
RAM @ 1066MHz/7-7-7-20

超频状态
CPU @ 4.0GHz
TurboBoost @ Off
RAM @ 1600MHz/7-7-7-21

南北桥配置

　　X58的IOH北桥配置有36条PCI-E 2.0通道，SABERTOOTH X58将其分配为两条16x(支持SLI/CrossFireX)及SATA/USB 3.0各2条，用户完全不需要担心频宽被占用。

南桥配置

　　ICH10R配置内建的1Gbps网卡、HD声卡及6条PCI-E 1.0通道，其中一条分配给JMicron的eSATA装置，剩下分配到主板上的4x/1x插槽。

直接测超频时的稳定度与温度表现（LinX烧10圈外加Hyper Pi 1M 8匹马稳定过测试）

OCCT 20分钟测试各CPU核心温度

显卡稳定性测试

Vcore波动

12V波动

3.3V波动

　　从整体稳定性上来看，军规级用料的作用非常明显。

CineBench 11.529 图形渲染测试——默认状态

CineBench 11.529 图形渲染测试——超频状态

关闭NVIDIA显卡物理加速功能

3DMark06默认状态

3DMark06超频状态

3DMark Vantage P模式默认状态

3DMark Vantage P模式超频状态

《魔物猎人》默认状态测试

《魔物猎人》超频状态测试

《魔物猎人》默认状态测试

《魔物猎人》超频状态测试

《街头霸王4》默认状态测试

《街头霸王4》超频状态测试

《鬼泣4》默认状态测试

《鬼泣4》超频状态测试

《生化危机5》默认状态测试

《生化危机5》超频状态测试

《最后的遗迹》默认状态测试

《最后的遗迹》超频状态测试

《太空战士》默认状态测试

《太空战士》超频状态测试

UNiGiNE Heaven 2.1默认状态测试

UNiGiNE Heaven 2.1超频状态测试

《尘埃2》默认状态测试

《尘埃2》超频状态测试

《失落星球2》默认状态测试

《失落星球2》超频状态测试

《失落星球2》默认状态测试

《失落星球2》超频状态测试

测试总结：

　　华硕 SABERTOOTH X58主板以极其出色的稳定性，全方位的兼容性给我们留下深刻的印象。创新的陶瓷镀膜散热技术营造的不仅仅是视觉上的冲击，更是散热领域的一次大胆尝试。通过全面的测试我们也看到了主板在超频方面的优异表现，对于喜欢悍马级别的玩家来说，华硕SABERTOOTH X58主板绝对是最佳的选择。
