看似P55马甲 Intel P67产品接口详解

    在台北电脑展和最近IDF展会上，厂商大量展示了下一代基于P67芯片组的主板。不过许多厂商并没有公布相关主板详细信息，用户当然也非常好奇下一代P67主板到底会是什么样子，会采用什么样的技术，会有什么样的接口？于是我就找来几款P67主板和大家一起分享下一代主板的各种信息。


Intel原厂、技嘉、捷波基于P67的主板产品

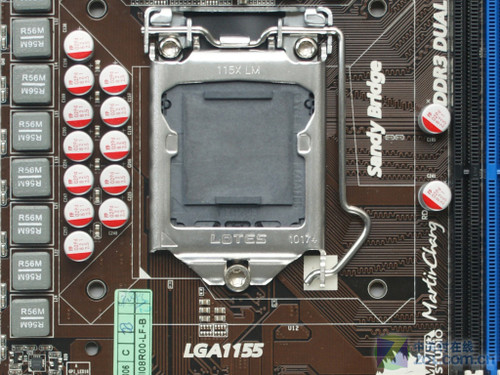

LGA 1155处理器插座

    P67为下一代Sandy Brige处理器御用的独立芯片组，在接口方面肯定是采用LGA 1155处理器接口。现在的P55/H55系列主板采用的LGA 1156与LGA 1155是两个不同规格，并不兼容。如果需要使用下一代处理器就必须更换最新的主板。

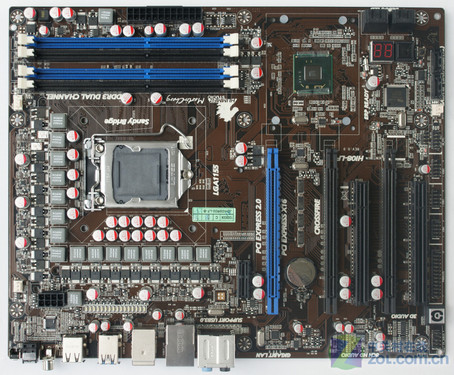

ATX板型 P67主板

    ATX结构依然是主流（BTX架构泪流满面），各家厂商初期都会采用标准大板，不仅方便主板设计制造，同时也能够充分展示主板制造能力。正式发布P67之后3-4个月，小板型M-ATX或ITX一类型主板才会在市场上出现，这时候主板更加适合普通消费者，板型的缩小能够有效减低生产成本，同时价格也得到控制。

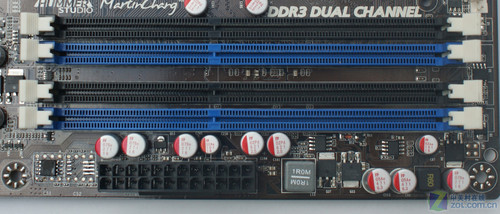

双通道四插槽内存接口

    在内存规格方面，P67/H67依然采用双通道DDR3内存，一般的主板都会提供4个内存插槽方面用户扩展容量，后期的小板因为空间限制也可能采用笔记本内存插槽。

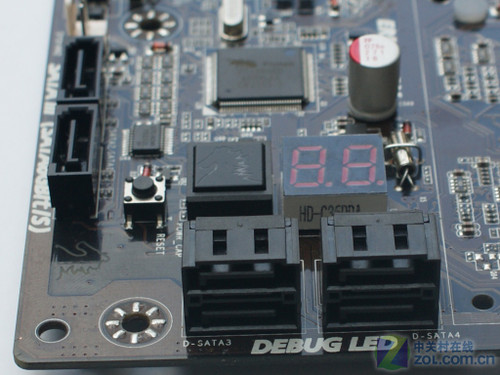

常见的4+2 SATA接口组合

    对于磁盘扩展接口，老的IDE接口在P67主板上可有可无，不用太在意这个接口。用户比较关注的还是SATA3接口，从现在的情况来看下一代每款主板会提供至少两个SATA3接口，至于SATA2接口还是比较常规的4个。
