3D性能提升超20% AMD 890GX最权威测试

　　写在前面：从2008年9月正式发布790GX，再到2010年初结束的美国国际消费电子展（CES）上890GX的集体曝光，近1年半的时间里AMD依靠790GX以及后续的785G书写了整合芯片组的传奇。当我们迎来备受期待的890GX，规格的全面提高再加上显示核心的升级，沉寂的整合芯片组市场又被注入一针强心剂。在NVIDIA逐渐淡出主板市场的同时，Intel与AMD的较量也随着H55/H57的发布而上升到一个新的高度。在我们为大家奉首个890GX芯片级评测的同时，我们也能越发清楚的看到2010年整合芯片组市场的腥风血雨。

　　芯片级厂商三巨头AMD、Intel、NVIDIA一直都牢牢的把控着CPU与GPU这两块计算机最重要核心部件。面对激烈的竞争，谁都不愿意成为第一个被淘汰者。于是我们看到AMD完成了对ATI的全面收购，拥有了从处理器、芯片组主板再到显卡的完整解决方案。Intel则不断加大对GPU的研发力度，最终推出了集成显示核心的32nm处理器，借助强势的CPU带动GPU的发展。而NVIDIA虽然一直专注于GPU市场，但是更大的野心促成了NVIDIA Tesla的悄然推出。

　　单独一个领域可能三家各有优势，而融合在一起之后我们则很容易看出了差距。在整合芯片组这个市场NVIDIA成为第一个被挤下马的牺牲者。AMD拥有完整的解决方案，不需要任何一方提供帮助支持，发展迅猛。Intel虽然在GPU领域处于劣势，但是它巧妙的将CPU与GPU连在了一起，推出了全新32nm处理器以及H55/H57芯片组主板，现如今也不再需要第三方帮助。孤立无援的NVIDIA在象征性的挣扎之后，黯然离开战场。

　　890GX作为AMD在2010年对抗Intel 32nm处理器以及H55/H57主板的主要武器，受到太多用户的期待。曾几何时整合主板根本与游戏无缘，更别提完美实现高清硬件解码了，而AMD通过一系列出色的整合芯片组产品也逐渐树立了在用户心中难以撼动的地位。现如今790GX依然是性能最强的整合平台，那么即将到来的890GX在规格全面提升的情况下又能带来怎样的表现呢？

890GX北桥芯片集成Radeon HD 4290图形显示核心

　　AMD 890GX芯片组将全面支持采用AM3接口设计的双核、四核乃至即将发布的六核处理器，HT 3.0总线频率最高5200MT/s，处理器内部集成的DDR3内存控制器支持双通道DDR3 1866+规格，扩展容量16GB。北桥芯片890GX集成了目前整合主板中性能最优的HD4290显示核心，40个流处理器、8个纹理寻址单元、４个纹理过滤单元和4个光栅化单元。支持DirextX 10.1与混合交火技术（与Radeon HD5450混合交火），另外还支持UVD2.0高清解码引擎，显示核心频率默认设定在700MHz，与之前790GX的默认核心频率相同。

890GX芯片组采用SB850南桥芯片

　　890GX也将原生支持双卡交火模式，2条PCI-E 2.0显卡插槽可以组建双8x模式交火，另外原生3条PCI-E x1通道以及2条PCI通道。SB850南桥芯片原生支持6个SATA 6Gbps接口，支持RAID 0/1/5/10磁盘阵列，不过主流用户依旧可以搭载传统的SATA3Gb/s接口的3.5英寸硬盘，支持组建RAID 5磁盘阵列模式。其次890GX并没有原生支持USB3.0接口，芯片提供了14个高速USB2.0接口，而对于USB3.0的支持仍需要外界扩展卡或者板载其他芯片来提供支持。

　　出色的游戏表现，多屏输出的畅快感受，身临其境的家庭影院体验，先进的多线程操作模式，极速USB3.0以及SATA3.0接口，AMD不仅率先带领用户进入DX11时代，并且在2010年正式推出了集成HD4290显示核心的890GX整合芯片组，全面支持DX10.1以及5.1声道音效。

AMD全新系列独显以及整合平台带给你最佳视觉体验

家庭用户高清体验的最佳解决方案

　　AMD全新890GX芯片组支持UVD2.0高清解码引擎，面对不同格式的1080p高清视频都能够从容以对，DVI/HDMI/DisplayPort全接口设计，满足不同用户组建高清平台的使用需要，是组建高清HTPC平台的最佳解决方案。

AMD 890GX高清视频加速

　　UVD2.0高清解码引擎的一大特色功能就是实现对低分辨率视频的修复输出，让原本只是DVD画质的视频变身为高清视频，同时我们也能利用GPU实现视频的快速编辑与转移，另外在图像处理方面以及蓝光画中画功能都让890GX的高清娱乐能力进一步增强。

游戏玩家的理想选择

　　AMD不仅率先发布40nm工艺的HD5000系列独立显卡，同时也领先竞争对手提前进入DX11时代。不仅如此，AMD整合平台也凭借出色的性能表现，一度让准备购买低端独立显卡的游戏用户转投整合平台。790GX作为上一代整合平台的最强者，经历了1年多的市场考验依然屹立不倒，面对继任者890GX用户更是充满期待。全新的890GX整合了HD4290显示核心，与之前785G所整合的HD4200相比，在性能上有了进一步的提高。

AMD 890GX架构设计

　　AMD 890GX芯片组全面支持采用AM3借口设计的双核、四核乃至即将发布的六核处理器，HT 3.0总线频率最高5200MT/s，处理器内部集成的DDR3内存控制器支持双通道DDR3 1866+规格，扩展容量16GB。北桥芯片890GX集成了目前整合主板中性能最优的HD4290显示核心，40个流处理器、8个纹理寻址单元、４个纹理过滤单元和4个光栅化单元。支持DirextX 10.1与混合交火技术（与Radeon HD5450混合交火），另外还支持UVD2.0高清解码引擎，显示核心频率默认设定在700MHz，与之前790GX的默认核心频率相同。

　　890GX还将全面支持DisplayPort接口输出，在部分厂商的890GX主板上我们已经能够看到这种带宽更高的接口设计。DisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深，充足的带宽保证了今后大尺寸显示设备对更高分辨率的需求。另外890GX也将原生支持双卡交火模式，2条PCI-E 2.0显卡插槽可以组建双8x模式交火，另外原生3条PCI-E x1通道以及2条PCI通道。

　　SB850南桥芯片原生支持6个SATA 6Gbps接口，支持RAID 0/1/5/10磁盘阵列，不过主流用户依旧可以搭载传统的SATA3Gb/s接口的3.5英寸硬盘，支持组建RAID 5磁盘阵列模式。其次890GX并没有原生支持USB3.0接口，芯片提供了14个高速USB2.0接口，而对于USB3.0的支持仍需要外界扩展卡或者板载其他芯片来提供支持。

890GX完美全带宽连接

　　我们知道前不久部分一线主板厂商在P55主板上加入了SATA6Gb/s接口以及USB3.0接口，但是由于主板仅能调用PCH芯片中提供的PCI-E1.0信道，因此带宽上限只有250MB/s，没有办法发挥新接口的最大传输速度，进入H55/H57时期，这种带宽不足的情况依然存在。虽然可以通过板载一颗PLX芯片实现两条PCI-E1.0信道合并为1条PCI-E2.0信道，但是由于这颗芯片本身昂贵的造价，再加上目前机械硬盘的传输速度上限也不过才150MB/s左右，因此并没有得到广泛的普及。通过上图我们可以看到890GX芯片组南桥原生提供了对6个SATA6Gb/s接口的支持，而标准500MB/s的带宽也真正意义上实现了新接口的全速传输。

　　890GX相比790GX最大的变化可能就是来自于南桥芯片的升级，全新的SB850南桥原生支持SATA 6Gb/s接口，不过从目前来看这种接口在实际的使用中意义并不算十分明显。首先是接口的速度虽然得到了提升，但是硬盘的传输速度已经达到了极限。想要发挥SATA 6Gb/s接口的性能最佳的选择还是固态SSD硬盘，但从目前来看SSD的售价仍然较高，普及仍需时日。

SATA 6Gb/s接口性能测试对比

　　通过官方给出的数据我们能够明显的看到在固态硬盘上采用SATA 6Gb/s接口之后，PCMark Vantage得分有了非常显著的提升。而在与790GX芯片组的性能对比中我们也能看到890GX的性能表现可圈可点。虽然采用同样的硬盘进行测试，但是接口带宽的提升对于整体性能的帮助还是有一定帮助的。

AMD与Intel在集成显卡平台以及独立显卡平台的价格对比

　　不可否认，AMD一直在产品性价比方面比Intel更有优势。无论是整合平台还是独立显卡平台，AMD在保持同等性能甚至更好性能的同时，价格反而要比Intel平台便宜，高性价比优势更容易在市场的推广上快速获得用户的认可。

AMD平台全面提升你的数字生活体验

　　对于游戏玩家来说，AMD 890GX芯片组的发布将重新定义你的游戏，通过更加出色的性能表现以及DX10.1的逼真画面，还有全新的混合交火技术，不用高代价一样流畅体验游戏的乐趣。其次ATI Stream技术以及多核心技术还能帮助我们更好的享受数字生活。而随着高清应用的普及，UVD2.0高清解码引擎和ATI Avivo HD技术帮助大家尽享1080p高清视频的震撼视角。最后当然是SATA3.0接口（6Gb/s）对于磁盘性能的帮助提升，这就是AMD 890GX带给我们的全新体验。

AMD 890GX芯片组功能概述

混合交火技术在实际应用中的性能测试

　　虽然890GX集成了目前性能最强劲的HD4290显示核心，但是对于部分配置要求更高的游戏程序，我们依然能够通过混合交火技术，在低成本的情况下满足游戏程序的运行需要。我们可以看到在HD5450单卡性能测试成绩与HD5450与890GX混合交火后的性能对比中，后者提升幅度均在20%以上，对于预算有限的用户来说，这种小投入大回报的结果显然是最佳选择。

AMD双卡混交交火带来更好的视觉体验

　　《鹰击长空》这款游戏中890GX所整合的HD4290显示核心能够在800*600的低分辨率下保证30帧以上的平均成绩，而代号为“Cedar”的HD5450独立显卡则能够在1280*800分辨率下保证30帧以上的平均成绩，两者显然都无法保证在主流分辨率下流畅运行的需要。但是两者结合后（混合交火）就能够在1440*900的分辨率下达到30帧以上的成绩，这就是AMD想要变现的混合交火的性能改变。

　　了解了有关890GX的规格设计以及大致的性能表现，下面让我们开始进入今天的测试环节。搭配890GX主板我们选择了刚刚上市的全新速龙II X4 630处理器，对比平台则选择的是非常热门的G6950处理器搭配H55主板的组合，另外还有785G作为测试对比的参考对象，不仅能够让我们了解890GX与竞争对手的性能差距，也方便我们了解890GX与上一代整合芯片组产品的变化。后面我们还将全面考察890GX主板与HD5450组建混合交火后的性能表现。所有的测试项目我们均在Windows 7 Ultimate操作系统下进行，测试驱动为ATI_Win7_Vista_Catalyst10.3_Preview_Feb，虽然最新正式版驱动为催化剂10.2版，但是为了全面发挥890GX的性能，我们坚持采用了10.3 Preview版驱动程序。


全新速龙II X4 630处理器特写

测试平台一览

　　由于目前890GX芯片组在驱动程序上还有待完善和提高，在CPU-Z中我们依然看到的是785GX+SB750的字样。另外我们在BIOS中共享缓存大小设置为Auto，进入系统后可以看到显存大小部分显示为624MB。HD4290显示核心频率默认为700MHz，根据负载的不同会自动降频。另外GPU-Z虽然刚刚升级至0.3.9版，但是对于HD4290显示核心的显示依然有误。（截图中我们擦去了主板的品牌以及型号）

对比测试的H55与785G成绩请参考：//mb.zol.com.cn/163/1637061.html

　　目前AMD最新正式版催化剂为10.2，测试使用的ATI_Win7_Vista_Catalyst10.3_Preview_Feb版驱动程序从字面上来看应该是2月份刚刚发布的，比目前在网上下载到的10.3 Preview版催化剂更新。我们还察看了零售版890GX自带的驱动程序，依然比我们使用的驱动程序要老。在我们与AMD取得联系之后证实，这个版本驱动程序主要是为了解决890GX组建混合交火平台的一些问题，对于890GX其他方面的性能改变并不大。

ATI显卡控制中心驱动信息查看

　　图形软件信息包括了驱动程序版本，2D驱动程序版本，Direct 3D版本以及控制中心版本等，便于我们区分驱动程序版本之间的差异。

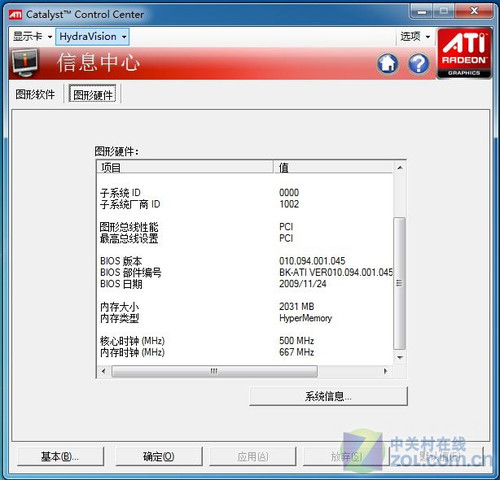

ATI显卡控制中心集成显示核心信息查看

　　之前大多数人猜测890GX集成的会是HD4300显示核心，现在可以肯定的告诉大家，890GX集成的是HD4290显示核心。

ATI显卡控制中心集成显示核心信息查看

驱动程序版本查看

　　我们使用的驱动程序版本号为8.710.3.000，编译时间为2010年2月5日。

系统信息查看

　　我们使用的是Windows 7旗舰中文版，32位，版本号为7600，处理器为速龙II X4 630处理器，内存4GB，系统DirectX版本为DirectX 11。

系统显示信息查看

　　系统能够正确识别HD4290显示核心，显卡支持DirectX版本为10.1。

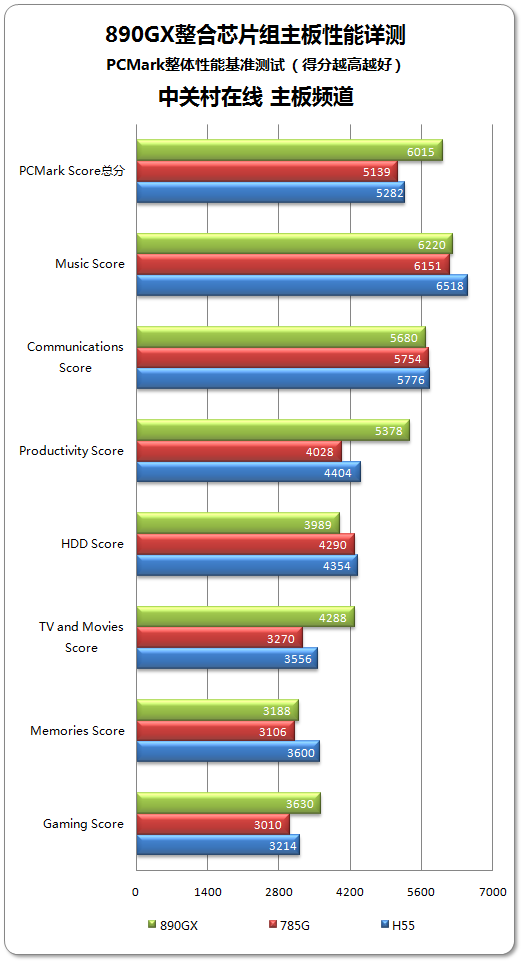

　　虽然整合芯片组想要高分辨率高特效流畅运行大型3D游戏困难很多，但是用户从来没有放弃过对于这方面的期盼，尤其是首次890GX芯片组的测试，笔者同样怀着十分激动的心情去进行。可见对于890GX芯片组的性能，更多的用户希望看到890GX在3D娱乐性能方面能够有较大提升，下面让我们首先通过3DMark06以及3DMark Vantage两项基准测试软件了解一下890GX的性能水平。

AMD 890GX芯片组3DMark06测试截图：2195分

890GX+HD5450混合交火运行3DMark06测试截图：3640分

AMD 890GX芯片组3DMark Vantage测试截图：3243分

890GX+HD5450混合交火运行3DMark Vantage测试截图：6935分

　　3D基准性能测试总结：抛开Intel处理器对于3DMark Vantage的优化导致成绩偏高不看，785G就已经完胜对手G6950+H55的组合，而890GX在两项基准测试中分别领先785G达到40%以及24%。混合交火后的性能提升就更不用说了，提升更是非常明显。理论上890GX的性能表现非常令人满意，那么实际游戏当中的表现又将如何呢？

　　游戏性能测试方面我们选择了两款自带测试程序的游戏来考察890GX在实际应用中的性能表现，它们分别是《冲突世界》和《街头霸王4》，让我们来看看四套平台在两款游戏中的实际表现。

AMD 890GX芯片组测试成绩：32.72 fps

AMD 890GX+HD5450混交测试成绩：40.45 fps

AMD 890GX芯片组《冲突世界》测试成绩：37fps

AMD 890GX+HD5450混交测试成绩：57 fps

　　游戏性能测试总结：在《冲突世界》的测试中除了混交平台优势明显之外，其他三套平台的成绩较为接近，890GX的优势没有得到很好的体现。在《街头霸王4》的测试中我们看到四套平台的差距进一步拉开，890GX领先G6950+H55平台超过96%，领先785G平台近50%，而890GX与HD5450组建混合交火平台后相比890GX也有23%的性能提升。

　　目前主流的高清编码格式包括VC-1、H.264、MPEG-2，AMD 890GX主板具备最新UVD2.0高清解码引擎，在解码表现更趋完美的同时，还能够提供对小分辨率视频的修复功能等，性能表现更加强大。下面让我们通过三种编码格式的高清视频考察890GX的高清解码表现。

采用H.264编码格式的《X-战警 3》平均CPU占用率为5%左右

采用MPEG-2编码格式的《先锋演示DEMO》平均CPU占用率为15%左右

采用VC-1编码格式的《魔力女战士》平均CPU占用率为4%左右

　　高清解码测试总结：890GX所具备的UVD2.0高清解码引擎能轻松应对VC-1、H.264、MPEG-2三种主流的高清编码格式视频，平均占用率不到10%，即便搭配双核处理器也不会占用CPU的资源，AMD在高清播放方面的优势得到了传承。

　　Intel 32nm处理器将GPU核心集成在了处理器的内部，得益于工艺制程的提升，功耗得到了很好的控制，虽然说AMD在这方面不具备优势，但是890GX同样在提升性能的同时将功耗控制得较低。下面让我们来看看三套平台在不同情况下的功耗表现。

　　我们在开机进入系统后静置10分钟后查看平台的待机功耗，通过运行3DMark06了解平台的满载功耗，通过运行《街头霸王4》来模拟实际游戏操作中的功耗表现。

★ G6950+H55平台功耗测试：


待机                                   满载                                   游戏


待机                                   满载                                   游戏

★ 速龙II X4 630+890GX平台功耗测试：


待机                                   满载                                   游戏

　　功耗测试部分总结：Intel在功耗控制方面的优势还是非常明显的，待机、满载、游戏三种状态下，H55平台的功耗一直维持在较低水准，当然这和Intel使用的是双核处理器，并且不具备北桥芯片等有一定的原因。而根据官方给出的数据，890GX在性能提升的同时，北桥芯片的功耗与790GX相当，均为22W左右。而通过柱状图的对比我们也能清晰的看出虽然890GX整体性能有所提升，但是整体的功耗表现还是比785G平台有了一定的减小。

　　看完整篇评测，890GX的表现还是让人十分激动的，规格的全面提升首先没有带来价格上的太大变动。AMD官方建议最低售价不要低于799元，而目前市场上抢先偷跑的部分890GX甚至曝出了699元的低价格，因此从目前来看价格应该不会成为困扰890GX普及的主要因素。其次规格虽然有所提升，但是890GX整体功耗的控制令人满意，这一点可以说出乎我们的意料。北桥芯片在集成了性能更强的HD4290显示核心之后，功耗依然维持在790GX的水准，只有22W左右。890GX在性能表现、功耗控制、销售价格等方面都可以说表现的非常令人满意。

　　如果非要说890GX有些什么不足的话，可能就是缺少了对于USB3.0接口的支持，如果能够提供原生支持，相信会获得更多消费者的认可，毕竟USB3.0与SATA3.0相比，前者更具实际的使用意义。不过我们相信890GX还是能够推动固态SSD硬盘的普及或者说推动硬盘技术的进步。虽然这两者都不是短期能够实现，但是随着890GX的普及，厂商也会积极的去推动产品价格不断走低。

（注：虽然890GX没有原生USB3.0接口，但是很多厂商已经通过板载NEC芯片在890GX主板上加入了USB3.0接口，现在大家只需要期盼USB3.0的设备尽快降价就行了）

　　890GX与竞争对手的产品相比，优势不仅是性能而已，通过上面这张表大家可以清楚的看到AMD一向高性价比的优势得到了很好的传承。对于890GX主板来说搭配速龙四核处理器不仅能够发挥多核心的优势，同时整个平台的性能也能得到更好的展现。无论是HD4290集成显示核心还是与HD5450组建混合交火平台，在3D游戏应用方面同样是同价位的最佳选择。

　　作为2010年最受瞩目的一款整合芯片组产品，890GX已经来到我们面前，出色的性能相信已经让不少的用户热血沸腾。速龙II X4 630处理器作为一款全新四核处理器，双核的价格四核的性能，与890GX成为最佳的组合方案。AMD同时推出这两款产品相信将对中低端整合平台市场产生很大的冲击，Intel想要借助CPU的优势带动GPU，看来并不是那么容易的。

　　【每日焦点】时尚媚惑 女人必备移动硬盘/U盘推荐

　　2010年伊始，沉寂一年的硬件厂商开始释放积压的能量，一月，英特尔正式发布新酷睿家族和H55、H57系列主板，对主流整合平台市场造成了一定冲击，也给AMD当前785G的霸主地位提出了挑战。作为英特尔在DIY领域最大的竞争对手之一，AMD当然不能坐以待毙，890GX、890FX已经蓄势待发，计划于四月破壳而出，来自台湾一线主板品牌精英为我们带来了首款可以正常使用的890GX主板，型号为A890GXM-A，一起来看：

精英A890GXM-A主板

CPU供电采用6相设计

支持AMD即将发布的六核处理器，并提供供电相数工作指示灯

DDR3 1800支持

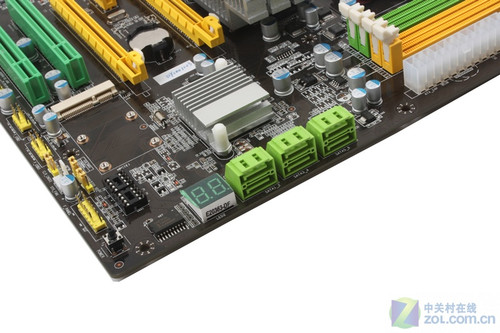

原声SATA 6Gbps支持 得益于SB850南桥

板载DIY开关

支持CrossfireX技术

完美的视频输出端口

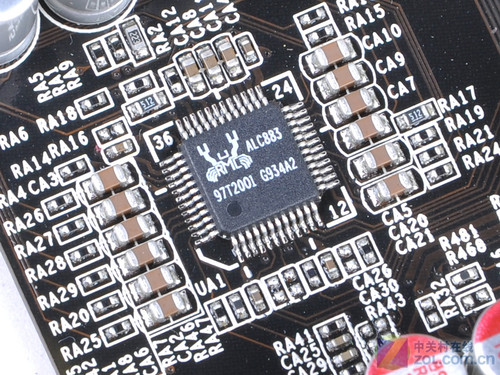

ALC 892音频芯片，应该是首次出现

双千兆网卡

板载Hynix显存颗粒

　　华硕的890GX主板我们最早在年初的CES大展上已经见过，如今看到华硕M4A89GTD Pro/USB3主板的实物，更加感叹华硕强大的研发实力。豪华的做工用料、特色的功能设计、高速的数据传输接口，让我们来看下这款产品更多的细节。

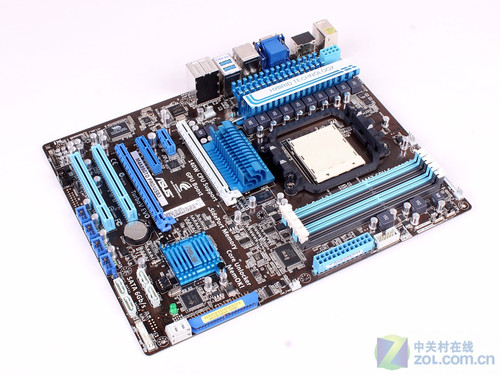

华硕M4A89GTD Pro/USB3主板全貌

华硕M4A89GTD Pro/USB3主板

华硕M4A89GTD Pro/USB3CPU供电部分

华硕M4A89GTD Pro/USB3主板供电特写

华硕M4A89GTD Pro/USB3内存部分

华硕M4A89GTD Pro/USB3磁盘接口

华硕M4A89GTD Pro/USB3主板PCI扩展部分

华硕M4A89GTD Pro/USB3主板I/O接口部分

华硕M4A89GTD Pro/USB3主板USB3.0控制芯片

华硕M4A89GTD Pro/USB3主板Turbo V一键超频芯片

华硕M4A89GTD Pro/USB3主板EPU节能芯片

　　技嘉作为最先推广SATA3.0接口以及USB3.0接口的主板厂商，坚持创新以及高品质，随着890GX的发布，我们迎来了技嘉890GPA-UD3H主板。该主板不仅采用全固态电容搭配热管散热设计，同时提供了SATA3.0接口以及USB3.0接口，再加上USB3倍供电技术，技嘉“333“金牌主板正式来袭。

技嘉890GPA-UD3H主板

技嘉890GPA-UD3H主板处理器供电部分

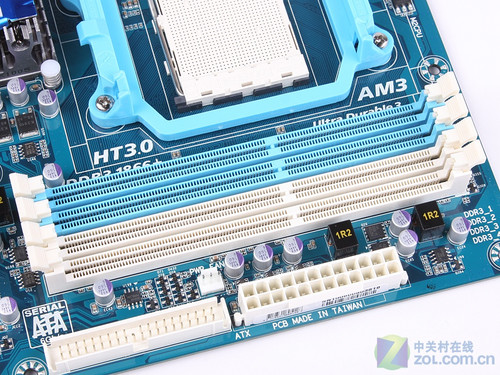

技嘉890GPA-UD3H主板内存部分

技嘉890GPA-UD3H主板磁盘接口

技嘉890GPA-UD3H主板PCI扩展部分

技嘉890GPA-UD3H主板网卡芯片

技嘉890GPA-UD3H主板丰富的I/O接口

技嘉890GPA-UD3H主板USB3.0控制芯片

技嘉890GPA-UD3H主板双BIOS设计

技嘉890GPA-UD3H主板板载128MB独立显存

　　微星785GTM-E45作为唯一一款售价仅499元的一线产品，其超高的性价比迅速让其成为一款明星级产品。现在随着890GX的推出，微星也带来了890GXM-G65主板。豪华的做工用料能够完美支持六核处理器，另外Micro-ATX板型也让这款产品更具卖点。

微星890GXM-G65主板

　　映泰TA890GXE主板采用了最新的AMD 890GX+SB850 低功耗芯片组，支持AMD全系列AM3 PhenomII/AthlonII，包括未来的六核心，HT3.0总线频率最高5200MT/s。在集成显卡方面这款主板集成了DX10.1 HD4290高能显卡，板载128M DDR3显存，3DMARK06达到2200分以上，媲美独显，全面满足热门网游及单机游戏需求效能。

映泰TA890GXE主板

映泰TA890GXE主板

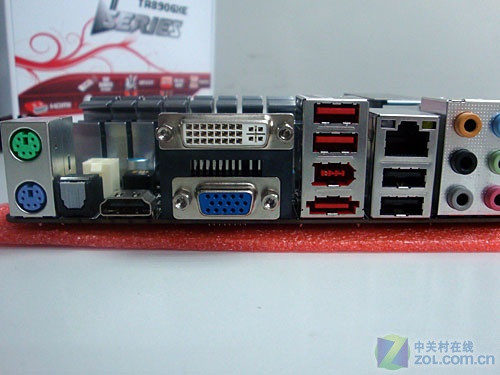

映泰TA890GXE主板I/O接口部分

映泰TA890GXE主板

       AMD8系列集显平台的高端产品890GX刚刚正式发布，各大厂商就迫不及待地推出了自家的890GX主板，在板卡研发和制造上积累了深厚实力的本土厂商翔升，更是与AMD同步发布了型号为凌志R890G的高端整合主板，这款新品除了具备890GX的全新特性，还支持翔升最新人性化超频软件，并配备Mini-Pcie接口，是翔升在整合平台上强调“全能主板，轻松超频”概念的全新力作。

　　翔升凌志R890G主板秉承凌志系列主板“精用料更稳定”的产品品质，同时更是翔升首款支持全新SATA 3(6GB/S)标准的主板产品，能提供2倍于SATA 2标准的传输速度的同时完美地兼容SATA 2标准。凌志R890G主板采用了AMD最新的890GX + SB850芯片组设计，支持AM3/AM2+接口处理器，支持AMD即将推出的六核处理器，让整合主板的性能可以有十分广阔的发挥空间。

      主板集成了新一代的HD4290显示核心，并板载了128M显存，默认核心频率提升至700Mhz，支持DX10.1特效以及UVD2硬解码。

　　供电部分，翔升凌志R890G采用了10相固态电容供电，同时搭载了高品质镍芯电感，配备亮银色一体化热管，采用双Bios设计及更新了人性化的超频选项，令凌志R890G极具超频潜力，即使没有超频经验的用户也能通过轻松的设置获得更高的性能，实现”轻松超频“。

　　翔升凌志R890G的内存部分采用了独立供电设计，提供了4条DDR3插槽最大可实现16GB内存容量，支持DDR3 1066/1333双通道模式。

　　翔升凌志R890G原生支持6个SATA3设备的支持，速率高达6Gbps，同时支持AMD RAID技术，用户可组建磁盘阵列提升磁盘性能。

　　扩展方面，翔升凌志R890G提供了2根PCI-E 2.0显卡插槽，支持AMD混合交火技术以及双卡交火模式，即使对显示性能有更苛刻的要求，翔升R890G另外提供了1根PCI-E X1插槽以及2根PCI插槽。主板搭载Mini-Pcie接口也渐渐成为翔升主板的标配，用户可以安装无线模块，讯盘等实用扩展。此外凌志R890G还板载了一键开关机/清除CMOS快捷按键，方便玩家裸机操作。

　　I/O部分，翔升凌志R890G提供了常用的PS/2键鼠接口、12组USB、千兆网络接口以及一组八声道HD音频输出接口，视频输出方面则提供了DVI/HDMI/VGA全高清接口，此外还有E-SATA、同轴、光纤等完善接口。

　　翔升这次与AMD全新整合芯片组890GX同步发布最新的凌志R890G产品，再次体现了翔升作为本土实力派生产商的研发与制造实力。相对于前代785G，890GX虽然没有太大的革新，但这仅仅是因为前代产品已经十分优秀，并不影响890G主板再次成为整合主板中的霸主。HD4290显示芯片使集显的最高性能进一步得到了提升，原生支持SATA 3标准更是让890G主板拥有更强的数据传输能力。

　　基于890GX芯片组的翔升凌志890G,拥有了890GX芯片组优秀特性的同时，进一步优化了BIOS设置，超频更加便捷安全，完善的接口和Mini-pcie接口让主板能够随心所欲地实现更多功能。如果说上一代的785G主板改变了人们对整合主板性能看法，那么翔升凌志890G等新一代整合主板将使更多人倾向于选择整合主板组建全能高效的平台：HD4290集显足以挑战入门独显的能力已经相当强悍，一般用户也能享受到整合主板的出色的游戏娱乐性能；丰富的扩展潜力使整合主板同样能够通过个性化升级获得极致的性能。而且比起独显主板，整合平台的成本控制更好，无论是入门级用户还是高阶用户都值得选择。

　　890GX芯片组离我们已经越来越近，各个主板厂商都在不断放出新品消息以争取打响890第一炮，近日，又有两款基于890GX芯片组的新品主板曝光，他们是来自七彩虹的C.A890GX X3与C.A890GX X5，其中X5属于高端的战旗系列。

七彩虹C.A890GX X3正面照

七彩虹C.A890GX X3

CPU供电部分

内存插槽

SATA接口

PCI扩展部分

　　作为高端战旗系列的产品之一，七彩虹C.A890GX X5在做工上要强于X3，而且额外配备了扩展能力强大的Mini-PCIE插槽，扩展无线/蓝牙变得方便多了。当然由于产品还处于样品阶段，因此并未搭载散热器。

七彩虹C.A890GX X5正面照

七彩虹C.A890GX X5

CPU供电部分

内存插槽

快捷按键与SATA接口

Mini-PCIE插槽

I/O接口

890GX北桥芯片
