SLI性能提升40% 技嘉Z170小板游戏实测

　　【中关村在线】技嘉Z170评测：技嘉近日推出了一款小板型的GAMING系列主板，型号为Z170MX-GAMING 5。该产品沿用了之前Z170X-GAMING 7的高规格设计，在有限的PCB空间中添加了类型丰富的扩展插槽，并且支持SLI及CF多卡互联，为组建多卡平台的玩家们提供了一个良好的游戏扩展平台。本次我们就来详细的了解一下这款产品。

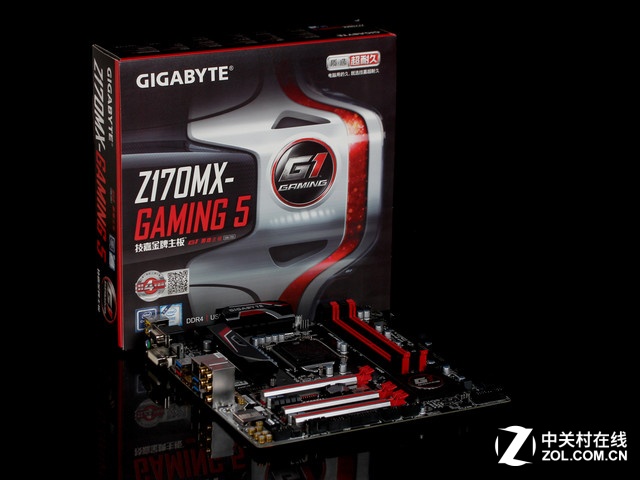

技嘉Z170MX-GAMING 5

　　该主板基于Intel全新Skylake芯片组设计，板型为M-ATX。主板带有LGA 1151处理器接口，完美支持Intel第六代智能酷睿处理器。主板的供电部分，采用7相全固态供电设计，搭配高规格散热模块，为处理器在超频环境下提供了充足稳定的电力供应。

处理器及供电部分

　　主板的内存部分，带有4条DDR 4内存插槽，最大可支持64GB 双通道DDR 4内存组合，同时支持用户将内存超频至3466MHz超高频率。主板的PCI扩展部分，板载3条PCI-E x16高速插槽，1条PCI-E x1插槽，支持SLI及CF多卡互联技术。

内存及PCI扩展插槽

　　该主板的磁盘接口也非常丰富，包含6个SATA 3.0接口，3组SATA Express接口，以及1个极速M.2接口。背板接口方面，则带有2个USB 2.0接口，1个PS/2键鼠通用接口，1组VGADVI/HDMI视频接口，1组TYPE-A/TYPE-C USB 3.1接口，3个USB 2.0接口，一个千兆网络接口，以及一组带有光纤输出的高清音频接口。

磁盘及背板接口

　　值得一提的是，本次主板的PCI-E插槽经过了双重加固，不仅在插槽周围增加了金属外壳，同时在主板背部的位置也增加了插槽的焊点，这样就可以有效避免由于显卡过重导致的插槽撕裂或脱落。并且这款产品作为一款M-ATX小板，依然支持多卡互联，方便玩家组建高性能小体积平台。

　　下面让我们共同了解一下这款主板的BIOS界面。BIOS的主界面共分为上部菜单栏，左侧操作栏，以及右侧的提示栏。菜单栏的第一项主机参数的设置，在该项目中，用户可以调节处理器、内存及电压的相关参数，对平台性能进行详细调校。

BIOS主界面

平台参数

超频选项

　　BIOS菜单的第二项，是系统信息页面，包含了主板型号、BIOS版本、系统语言及时间日期等信息。接下来是BIOS特色功能页面，在该页面中，用户可以调整系统优先启动顺序，以及针对某些系统的特殊功能和安全选项等。

系统信息

　　在系统外设选项中，用户可以根据自身需求调整主板LED灯光的显示模式，并且能够对主板各类接口的参数进行设定。如设定显卡优先级、USB 3.0开关等。对于需要安装一些特殊操作系统的用户来说，这些选项能够起到一定的帮助作用。

芯片组设置

电源选项

　　BIOS的最后两项设置，是芯片组和电源的相关选项，用户可以在这里设置平台显示输出的优先级，或是为平台设置一键唤醒等功能。并且，该主板支持定时开机功能，并提供了丰富的节能选项，以方便有特殊需求的用户。

　　与其他型号的技嘉100系列主板相同，技嘉Z170MX-GAMING 5依然为用户提供了APP Center应用，通过这款软件，可以方便快捷的下载该主板支持的各类工具软件。Easy Tune这款程序允许用户一键将平台设定为默认模式、节能模式及超频模式。

Easy Tune

超频相关选项

　　System Information Viewer这款软件可以对系统的运行状态进行详细的监测，同时允许用户对各项参数的运行范围进行手动设定，一旦实际运行参数超出了设定中的范围，系统就会进行报警，以提升用户及时查找系统存在的安全隐患。

风扇运行状态

系统警报设定

USB Blocker

　　另外，技嘉去购买看口碑还为商务用户提供了USB锁功能，这款软件支持对主板USB接口的连接设备进行控制，如对U盘、打印机等设备的屏蔽等，对于某些注重安全的用户来说，还是非常实用的。

　　支持双卡SLI是技嘉Z170MX-GAMING 5的重要特色之一，下面我们就通过《使命召唤12》这款游戏，来组建一套单/双卡对比平台，测试一下SLI组建前后的性能差距。显卡方面，我们选择的是索泰的GTX 950作为测试平台，测试场景为《使命召唤12》最后一个任务的前三分钟，我们将使用Fraps记录游戏过程中的最大帧、最小帧及平均帧。测试场景及画面详细设置如下：

测试场景

画面设置

高级设置

　　画面设置方面，我们将分辨率设定为1920x1080，同时将高级画面选项全部设定为最高，并开启动态阴影等众多特效选项，关闭了抗锯齿选项。

测试平台

SLI选项

成绩对比

　　通过以上的测试可以看到，在组建了SLI平台只有，《COD12》的游戏性能有了明显的提升，从原来的平均48.8帧提升到了69.7帧，大幅增强了游戏整体的流畅度。不过对于追求完美的玩家来说，要想达到全程60帧的游戏环境，还需要稍微降低一些游戏特效。

技嘉Z170MX-GAMING 5

　　对于技嘉的这款M-ATX小板而言，高规格的用料及做工，丰富的接口支持，同时又允许玩家组建多卡平台，如此众多的特色集中在一款小板上实属罕见。对于准备升级Z170平台的玩家们来说，如果对目前自己的显卡性能不够满意，又不想花太多的钱去升级显卡，那么组建CF或SLI平台也许是个不错的选择。借助技嘉这款产品的优势，一定可以获得更好的游戏体验。

　　在本次测试中，我们将使用简体中文版Windows 8.1 64位版本的操作系统，关闭所有Windows开机启动项，并不对操作系统进行任何优化，用以获取最大的系统稳定性与兼容性。

安钛克 TP-750C

　　OCZ Vector 180系列480G固态硬盘是OCZ的旗舰SSD产品，Vector 180凝聚了OCZ的诸多先进技术，采用Barefoot3主控速度更快，而东芝19nm MLC闪存颗粒的选用也让使用寿命和读写得到有力保证，加上掉电保护机制的保护，可以说Vector 180是高端乃至旗舰电脑的优质选择。OCZ Vector 180系列固态硬盘的造型也颇具科技色彩，黑色底色和蓝白斜纹的搭配质感十足。

OCZ VECTOR 180

　　在性能方面，Vector 180系列SSD也同样毫不含糊，在测试软件中其读写速度都已经突破了500MB/s，其中480GB版产品读取速度几乎达到550MB/s，可以说非常强大。在适用场合方面，Vector 180系列SSD能够适应游戏、工作站、商务电脑的严苛要求，它也同样是高端笔记本升级的优质选择。

　　我们将关闭屏幕保护、休眠、系统还原以及自动更新等功能，并统一使用公版主板和显示芯片组驱动程序，为获取最为真实原始的客观评测数据提供基础。最后需要说明的是，测试中所涉及的产品参数以及主板和显示芯片组驱动程序都会在测试平台说明中给予相应注释。
