主板规格再次提升
随着Intel全新的9系列芯片组正式发布，华擎随之推出了多款新品主板，本次我们将为大家重点介绍一下华擎Z97极限玩家4这款产品。该主板无论是在硬件规格，还是在软件支持方面，较上一代的8系列产品均有了不同程度的提升。最为重要的是，这款主板加入了华擎独有的超合金技术，能够为玩家们营造最为稳定的游戏环境，下面就让我们先来了解一下华擎Z97极限玩家4的基本参数。
华擎Z97极限玩家4在主板规格方面，较上一代产品有了明显的提升。处理器供电部分，采用了12相供电设计，搭配高品质超合金电感，以及12K白金电容，为平台提供了绝佳的运行环境。该主板基于Intel全新的Z97芯片组设计，支持LGA 1150接口的Intel 22nm处理器。华擎Z97极限玩家4采用了ATX大板型PCB制造，有效的增强了平台的散热能力。
华擎 Z97极限玩家4
主板的内存部分，带有4条DDR 3插槽，最大支持32GB容量、3200MHz以上频率的双通道内存组合，满足了玩家们对于高性能内存的使用需求。PCI扩展方面，板载3条PCI-E x16高速插槽，3条PCI-E x1插槽，支持双路SLI及三路CrossFireX，方便高端玩家的扩展多张显卡。
内存及PCI扩展插槽
主板的磁盘接口非常丰富，除了带有6个SATA 3.0接口外，还带有一组SATA Express接口，以及1个全新的M.2接口。背板接口的部分，包括2个USB 2.0接口，1个PS/2键鼠接口，1组VGA/DVI/HDMI/DP视频输出接口，6个USB 3.0接口，1个千兆网络接口，1组7.1声道音频接口。并且，主板还为用户提供了开机、重启按键和Debug LED灯。
磁盘及背板接口
值得一提的是，虽然9系列主板中加入了全新的M.2及SATA Express磁盘接口，不过大多数主板厂商，都只在其高端的产品中增加该接口，而华擎却在Z97极限玩家4这款中端产品上，为用户提供了齐全的高速接口，让更多的玩家能有机会体验到9系列产品的新特征，这也是华擎这款主板的特色之一。
【Z爆款第54期】华擎 Z97极限玩家4主板 限量30片 震撼首发！点击进入抢购页面
板载芯片功能丰富
华擎Z97极限玩家4板载了功能丰富的各类芯片，其中不仅包括USB、SATA、HDMI等接口的控制芯片，同时还带有升级版的监控、音频及运放芯片。相比华擎Z87极限玩家4的NuvoTon NCT6776D芯片，本次的Z97极限玩家4将监控芯片升级为NuvoTon NCT6791D。同时，从BIOS芯片来看，本次的这款Z97主板还为用户提供了双BIOS设计，进一步增强了平台的稳定性。

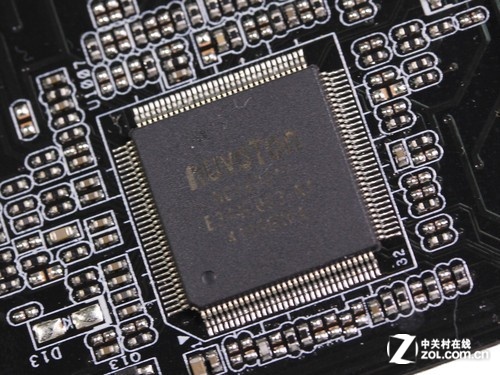

NuvoTon NCT6791D硬件监控芯片

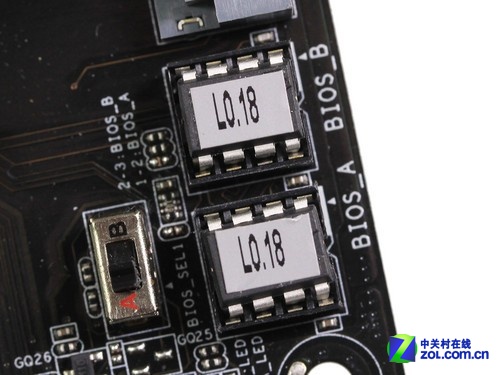

BIOS芯片

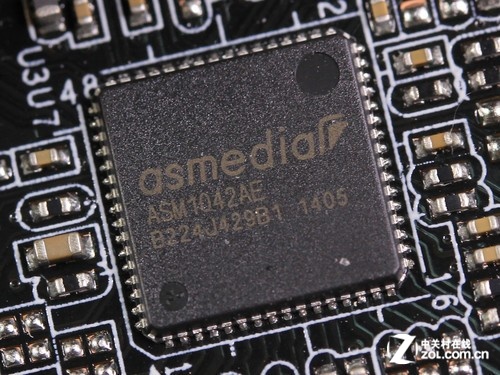

USB 3.0主控芯片

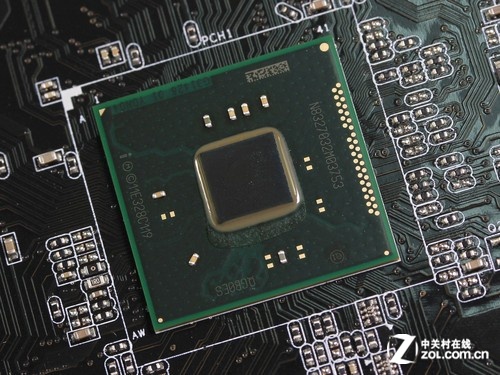

Intel Z97芯片组
HDMI视频控制芯片

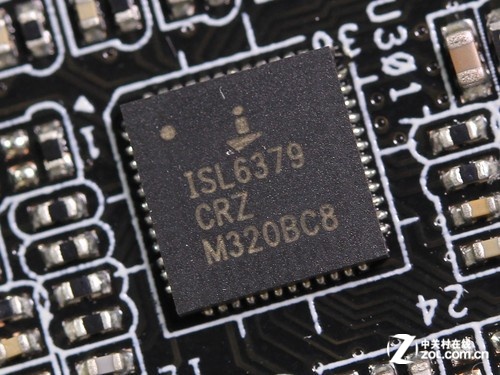

处理器供电控制芯片

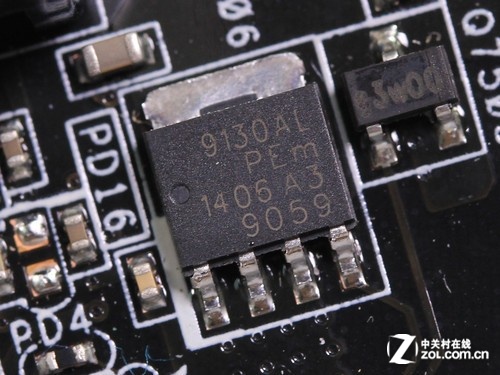

内存供电模块

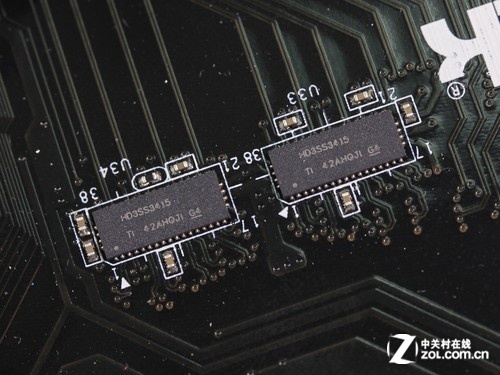

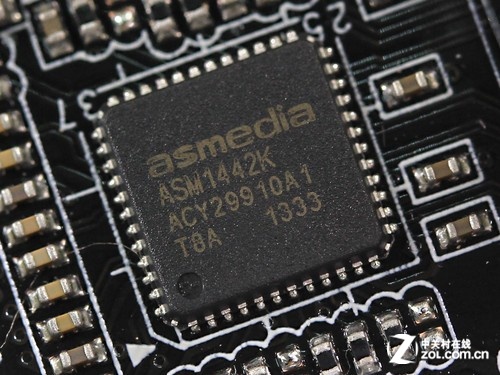

PCI-E控制芯片

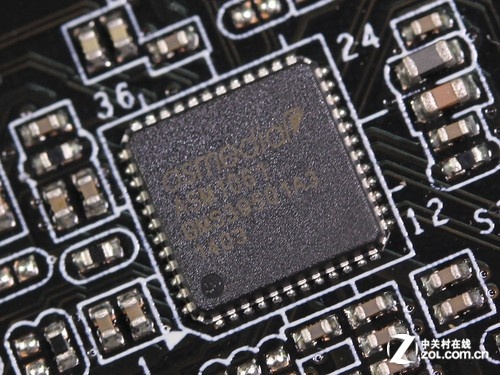

SATA 3.0控制芯片

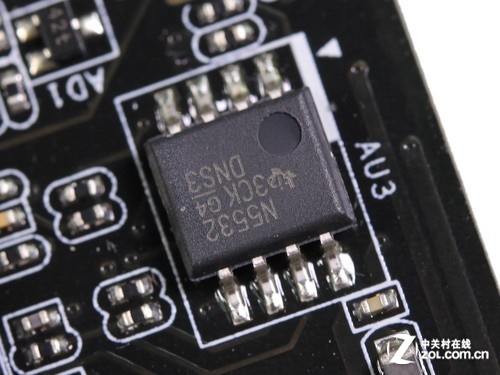

NE5532运放芯片
音频芯片

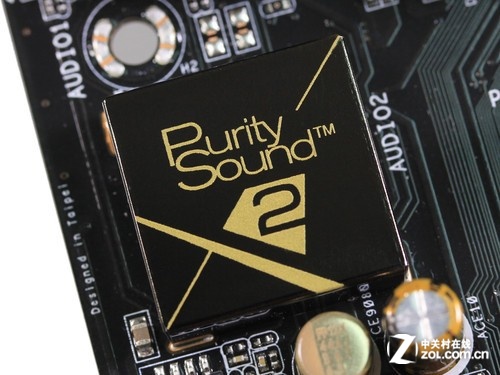

另外，该主板的音频部分较上一代产品相比，也有了大幅度的增强。音频技术部分，由原有的Purity Sound升级为Purity Sound 2，并且还搭载了N5532运放芯片，为用户提供7.1声道高保真音频，并具高达115dB讯噪比的数字模拟转换能力。
扎实用料保驾护航
华擎Z97极限玩家4作为超合金系列的产品之一，其用料部分较上一代产品大大增强。该主板采用全新的高品质宝石黑PCB制造，不仅在外观上为平台增强了质感，同时有效的提升了主板中各部件的耐久度。主板的散热部分，采用超大型铝合金散热片，帮助供电部分及芯片组散热，降低工作温度。
纯黑色PCB
超合金散热器
主板的供电部分，采用了新一代合金电感，支持38A饱和电流，可有效提高饱和电流至90%以上，超越传统铁素体电感90%以上，并且还拥有高磁性和超耐热等诸多优势，有效的增强了主板的运行效率。同时，华擎Z97极限玩家4还搭配了拥有业界最长寿命——12000小时的12K白金电容（105摄氏度24小时运行），相比普通的的10000小时电容有了20%的寿命提升，如果在85摄氏度环境下运行，则可以达到长达13年的使用寿命。
合金电感及白金电容
主板的mos部分，采用双层mos设计，在单个mosfet中叠加两个芯片，具有芯片面积大，内阻低（1.2mΩ）等特点，为处理器带来了更为稳定高效的供电环境。并且，这款主板还采用了全新的次世代mos，可提供更低的内阻，更高的效率，以及更低的工作温度。高品质的用料确保了主板能够在极其苛刻的环境下稳定运行，全新的超合金设计使主板具备了防电击功能，可以有效防止用户使用过程中产生的静电，对主板的芯片造成伤害。
ELNA专业音效电容
音频部分的升级也是该主板的重要特色之一。全新的高保真2代技术，包括基于瑞昱ALC1150音频编码器的7.1声道高保真音频、带差分放大器的115dB信噪比数模转化器、无电容直接驱动技术、EMI屏蔽盖、PCB隔离屏蔽和DST Connect。音频电容部分，该主板采用了Nichicon专业音效电容，与传统固态电容相比，专业音效电容的漏电流上限只有3uA。华擎Z97极限玩家4可以让耳机拥有完美低音，最高可支持600欧姆内阻的耳机，为玩家们带来良好的音频环境。
华擎全防护技术
除了优质的做工用料之外，华擎也为主板提供了更多更安全的防护技术，通过上图我们可以看到华擎在主板上增加了保护芯片，能够防止主板受到来自电源的过流伤害；同时华擎也采用了防雷击的网卡芯片，让用户即使是在雷雨天里也能安心操作电脑。另外，在USB接口部分也天价了相应的防静电芯片，就连MOSFET部分也提供了特殊的防静电设计，可以说华擎的全防护技术确实已经做到了无缝防护、防患于未然之中。
BIOS界面焕然一新
主板的BIOS部分，也采用了全新的界面，支持高达1920x1080高分辨率画面输出，同时界面布局也更加美观。在BIOS的主界面中，为用户展现了当前平台的基本配置信息，包括BIOS版本号、处理器及内存频率等内容。在本次的极限玩家4主板中，依然为用户提供了双BIOS设计，在设置出现问题之后，用户可以轻松的将系统恢复到初始状态。
BIOS主界面
超频参数调节
作为一款支持超频的Z97主板，BIOS中包括了丰富的处理器调节选项，高端超频用户可以分别设置处理器及内存的各项参数，以达到最佳的运行状态。一旦超频失败，无法正常进入BIOS界面，用户还可以拨动主板上的BIOS切换开关，进入另一个BIOS来恢复系统。
工具界面
平台信息检测
和上一代产品一样，主板自带了丰富的系统工具，包括快速组建RAID模式、云驱动、云升级等经典功能，帮助用户快速完成组建RAID平台及更新固件等工作。硬件检测部分，为用户提供了较为详细的系统温度及供电方面的信息，方便超频用户进一步调整风扇的转速及供电部分的电压。

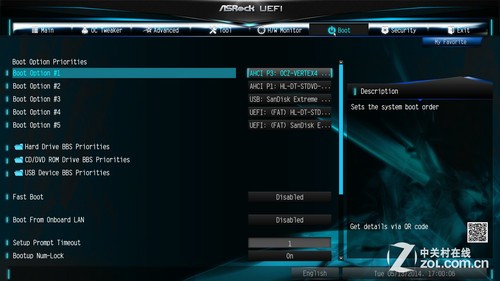

开机启动项

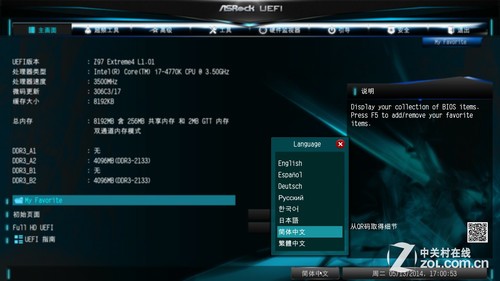

BIOS语言调节
开启启动项也是一个用户经常会用到的功能，华擎Z97极限玩家4专门为用户设置了一个启动项调节菜单，各类磁盘信息一目了然，用户可以随意调整系统启动时的磁盘加载顺序。另外，华擎的这款新BIOS还带有丰富的语言支持，我们熟悉的简体中文也一并包含在其中，这对于一些不熟悉BIOS设置的入门级用户来说，具有很重要的意义。
工具软件简单实用
在随主板附赠的光盘中，除了为用户提供齐全的各类驱动程序外，还带有多款华擎主板独有的工具软件。其中包括可调整进程网络优先级的XFsat LAN、带有丰富软件支持的APP Shop、加快苹果设备充电速度的APP Charger，以及适合超频用户使用的A-Tuning。
驱动程序
工具软件
华擎XFsat LAN支持用户调节当前进程的网络优先级，通过这款软件，可以将网络游戏的优先级调高，这样玩家就可以获得更加流畅的游戏环境。软件已经预设了多款游戏及应用程序的配置文件，对于较新的程序，用户可以手动进行添加。另外，这款软件还能够自动侦测当前占用网络的进程，用户也可以针对各自不同的使用需求，来临时调整单个进程的优先级。
华擎 XFsat LAN
当前链接状态
调整进程网络优先级
华擎APP Shop是一款支持用户快速下载应用程序及驱动程序的软件，内置大量免费程序及游戏供用户选择，华擎应用商店中的很多游戏都与游戏商有合作，买华擎主板的用户可以获得很多虚拟物品奖励。另外，软件还带有自动检测及更新BIOS和驱动的功能。同时，我们还看到华擎为使用苹果设备的用户提供了一款名为APP Charger的程序，可以有效提升平台为苹果设备充电的速度，并且即使在关机状态下，平台依然能够正常对苹果设备充电。
华擎 APP Shop
华擎 APP Charger
这款主板自带的另一款实用程序，是一款适合超频用户使用的工具软件——华擎A-Tuning。该程序支持一键切换平台运行模式，并且为高端用户提供了多种便捷小工具及丰富的超频调节选项。在系统信息界面中，用户也能够轻松了解到平台的各项运行参数。
华擎 A-Tuning
超频参数调节
系统信息
系统浏览器
同时，该软件还为用户提供了一个名为“系统浏览器”的功能，在点击该按钮后，软件会用最为直观的形式为用户展现出各类插槽及接口的使用状态，并且还能够自动侦测到安装在某一插槽上设备的参数信息及运行状态。这一功能使用户无需打开封闭的机箱，就能够全面了解到机器内部设备的各类信息。
诸多实用功能
该主板还为用户提供了磁盘管家技术。在SATA接口旁又一个专用的4-Pin接口，使用该接口连接硬盘，就能够在系统内使用软件来控制硬盘开关，有助于节省能源、延长硬盘寿命以及保护用户隐私。
华擎云软件的诱人体验
华擎还为用户提供了华擎云服务，附送的的Orbweb.ME软件能够让用户的移动设备随时连接到计算机，使用户能够方便快捷的在不同设备之间共享文件。在用户购买主板的同时，华擎附送价值49.99美元的 Orbweb.ME 专业版1年使用权以及1个月 Orbweb.Me 终极版 (支持远程桌面)，这将让你的移动设备与你的PC无缝连接，随时随地分享你喜爱的照片、音乐和视频——让用户真正享受到高质量的云体验。
磁盘接口全面升级
Z97相比Z87的一个重要升级之处，就在于磁盘接口的升级。Z97芯片组可以支持M.2和SATA Express接口的磁盘，华擎在本次的Z97极限玩家4中，为玩家们提供了一个M.2接口及1组SATA Express接口，以满足不同玩家的磁盘扩展需求。在之前的Z97首测文章中我们了解到，新的两种磁盘接口都能够支持高达10Gb/s的带宽，相比传统SATA 3.0接口的6Gb/s带宽有了50%以上的提升。

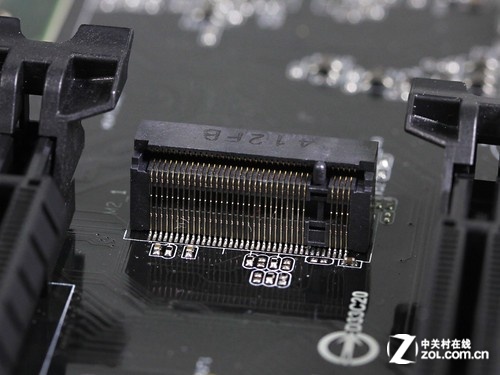

M.2磁盘接口
接下来，我们将采用M.2接口的硬盘与传统的SATA 3.0接口SSD进行对比测试。首先测试的项目为AS SSD Benchmark，这是一款专门为SSD所涉及的性能测试软件。它不但可以测试出SSD连续及随机的读写速度，还可以测试出SSD每秒读写（iops）各项指标的次数。在测试完毕时，软件还会给予测试SSD相应的评分，是SSD用户必不可少的测试软件。
SATA 3.0接口SSD测试成绩
M.2接口磁盘测试成绩
ATTO Disk Benchmark是一款简单易用的磁盘传输速率检测软件，可以用来检测硬盘，U盘， 存储卡及其它可移动磁盘的读取及写入速率。 该软件使用了不同大小的数据测试包， 数据包按0.5K，1.0K，2.0K直到到8192.0KB分别进行读写测试，测试完成后数据用柱状图的形式表达出来。能够很好的说明文件大小比例不同时对磁盘读取、写入速度的影响。
SATA 3.0接口入门级SSD测试成绩
SATA 3.0接口高端SSD测试成绩
M.2接口磁盘测试成绩
从ATTO Disk Benchmark的测试项目中我们可以看到，M.2接口磁盘的读写速度已经远超传统的SATA 3.0接口磁盘，尤其是磁盘读取速度，已经接近了800MB/s。由于目前M.2接口磁盘的产品线还不够成熟，相信未来会有更多性能更加强劲的磁盘出现。有了华擎32Gb/s的高速带宽支持，读写速度超过1GB/s的M.2产品指日可待。
Sata power接口
硬盘管家技术
除了速度飞快之外，华擎也为用户准备了更加贴心的磁盘功能——硬盘管家技术。用户只需要通过华擎附送的一根磁盘桥接线来连接硬盘和主板的SATA接口及供电接口，就可以让自己的电脑支持硬盘管家技术，通过硬盘管家技术，用户可以随时在操作系统中开启和关闭自己的任意硬盘，从而获得更灵活的电脑体验以及更高级的数据安全等级，值得一提的是硬盘管家技术还支持用户自己设定密码，如果你不想让别人打开你的个人磁盘，只需要设定密码，他就完全无法开启相应的硬盘。
高速读写优势明显
更快的磁盘读写速度，不仅有利于加速用户对各类文件的复制及粘贴，同时对于游戏玩家来说，也能够最大限度的减少游戏读取时的等待时间。下面我们就选择两款大型热门游戏，来对M.2及SATA 3.0接口磁盘的游戏载入速度进行测试。首先我们选择的是著名FPS游戏《使命召唤》的最新续作，关卡选择为游戏的最后一个场景，屏幕分辨率设置为1080P，特效全部调为最高。我们将采用Fraps自带的Benchmark功能对游戏的读取阶段进行帧数采样，在根据采样阶段的持续时间来判断游戏的读取时间。
《使命召唤：幽灵》测试关卡
游戏读取画面
读取时间对比
在《使命召唤：幽灵》的游戏读取时间测试中，我们发现两块磁盘的读取时间相当，M.2接口磁盘虽然有小幅度优势但并不明显，则可能是由于该游戏对于磁盘读写速度的要求并不是很高。下面我们再通过《刺客信条4：黑旗》这款游戏来对两个不同接口的磁盘进行测试，由于这款游戏的读取时间较短，因此我们将分别测试三组成绩。
《刺客信条4：黑旗》测试场景
读取界面
读取时间对比
两类磁盘在运行《刺客信条4：黑旗》时的性能差距相比上一测试更为明显，M.2接口磁盘的三次测试消耗的时间均比SATA 3.0接口磁盘少，这就足以证明高速的磁盘在运行一些大型游戏时，可以为玩家节省等待时间。需要注意的是，目前的M.2接口磁盘还不能充分发挥出接口的全部性能，预计在不久之后，玩家们便能够进一步体会到高速磁盘的独特魅力。
全文总结：
华擎Z97极限玩家4，作为9系列首发主板之一，不仅为用户带来了全新的M.2及SATA Express磁盘接口，同时还采用了超合金技术，使主板具备了超强的稳定性，可以有效的防止静电及低温等环境对平台造成伤害。同时，在价格方面，该主板依然延续了上一代产品亲民的定位，相信凭借这款产品的诸多优势，一定不会令广大玩家们失望。
