身怀绝技全能王者 技嘉Z87X-UD7 TH评测

    【中关村在线】技嘉Z87评测：自去年Intel推出了Haswell平台以来，技嘉除了推出了很多实惠的8系入门主板，在高端产品线上也不乏特色产品：主流游戏玩家可以选择Sniper系列，名声在外的魔音技术可以让玩家体验更震撼的音效；超频发烧友们可以选择OC系列，板载的超频按键给DIY老手带来了方便和更多可能性的玩法。说到这里，我们似乎忘记了一个老朋友，那就是诞生多年的“超耐久系列”。

    早在2006年技嘉就推出了第一代超耐久系列主板，与很多厂家血拼价格不同，超耐久技术则专注于主板的品质，重新定义了主板稳定性和耐用性的标准。8年后的现在，超耐久技术已经应用到了技嘉的每一块主板上，可以说超耐久技术已经成为了技嘉的一个标志。超耐久系列则在规格和功能性上找到了新的突破口，并且登陆了代表性能的Z87芯片组，而作为旗舰的Z87X-UD7 TH更是身怀十八般武器，目标直指全能之王。

超耐久技术可以说是技嘉主板的灵魂

    技嘉Z87X-UD7 TH作为一款定位高端的主板，超耐久技术还是实现所有功能的基石所在，而最新的超耐久5 PLUS技术包含了4个方面：超酷冷、超性能、超安全以及超USB3+。不过想要了解这四大优势，还是要从主板规格部分的细节设计出发，下面就让我们一探究竟。

定位高端：主板规格部分细节解析

    相比UD系列定位稍低的几款主板（Z87X-UD3H/UD4H/UD5H），Z87X-UD7 TH作为技嘉8系主板中超耐久系列的旗舰型号，该板的规格也肯定是最高端的。首先该板的命名就与超耐久系列的其他主板略有不同，后缀的“TH”预示了这款主板板载了Thunderbolt（雷电）接口，当然这仅仅是UD7 TH的一个优势而已，给我们的惊喜还有很多。

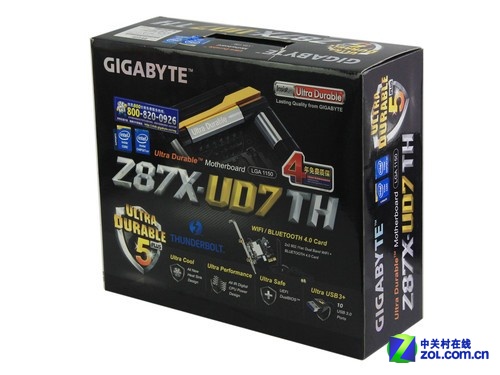

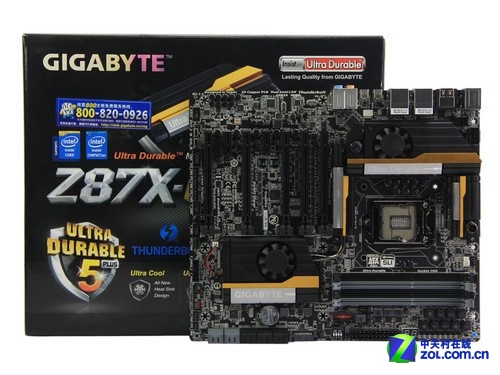

技嘉Z87X-UD7 TH外包装

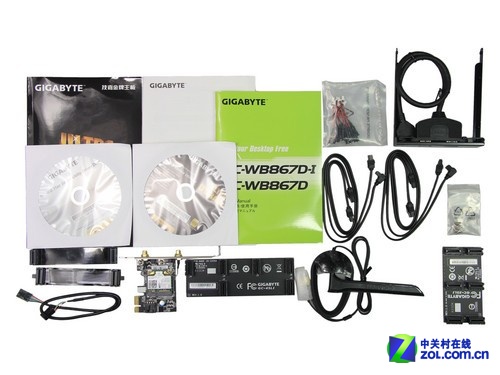

随主板附赠的零件丰富

    主板外包装延续了技嘉一贯的黑底设计，包装正面除了Z87X-UD7 TH型号名以外，超耐久5 PLUS技术作为UD系列的标志也很醒目。打开主板的包装，随主板附赠的零件颇为丰富：说明书、软件光盘、多显卡桥接线、SATA线、无线模块及接收天线、前置USB接口面板，充分体现了主板的拓展功能性。

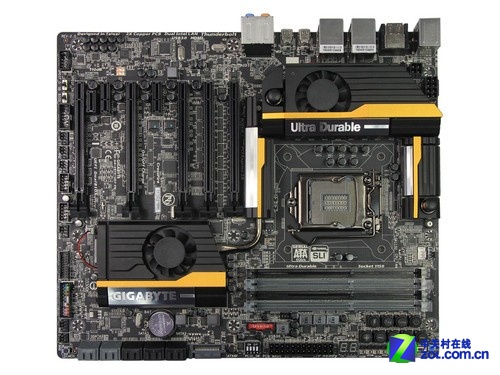

技嘉Z87X-UD7 TH

    拿到手上，UD7 TH给我们的第一印象莫过于霸气的散热装置：该板在CPU供电部分的mosfet部分和南桥主控芯片上都加设了面积颇大的散热块，并且分别带有独立的散热风扇，中间用金属导管相连，让散热效果达到了最佳。该板提供了被动、主动风冷、水冷三种散热方式，相信即使在极限超频的状态下，主板依然可以高效运行。

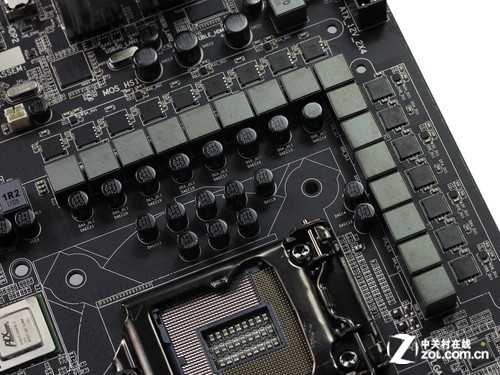

CPU供电部分

    主板CPU底座针脚为LGA 1150插槽设计，支持Intel Haswell处理器。将CPU供电散热块拆下来后，我们可以看到主板应用了16相超豪华供电设计，虽然Haswell已经集成了VRM（电压调节模块），但为了让主板不会成为极限超频的瓶颈，供电部分还是提供了最大支持力度。为了能够精准将电流送给主板上的CPU和内存，该板选用了IR提供的数字供电解决方案，保证了主板的低温酷冷和高效运行。

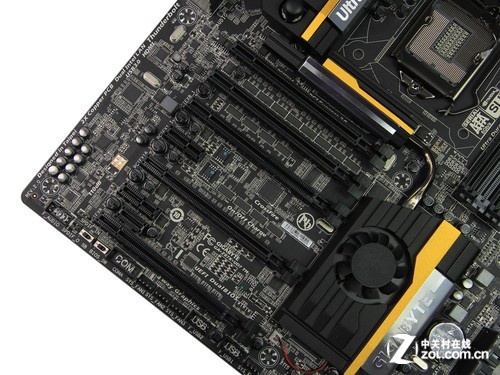

拓展插槽部分

    再来看看玩家们比较关注的拓展插槽部分，该板提供了5条PCI-E x16显卡插槽，2个PCI-E x1插槽。作为旗舰主板，该板同时支持4卡的CrossFireX及SLI技术，为高端玩家提供了强劲的图形性能潜力。对于主流单卡玩家，请务必将显卡接驳在第二条PCI-E x16插槽上，发挥插槽直接与CPU相连的优势，进而实现显卡的最大性能。


内存插槽及磁盘接口部分

    内存插槽方面，该主板配备了4条DIMM DDR3双通道内存插槽，最高支持内存容量为32GB，最高3000MHz（OC）的频率上限也让DIY玩家提供了更多的超频可能性。硬盘接口部分，主板提供了6个原生SATAIII接口，并且通过第三方芯片拓展了4个SATAIII接口，为组建RAID模式的用户提供了足够的接口数量。

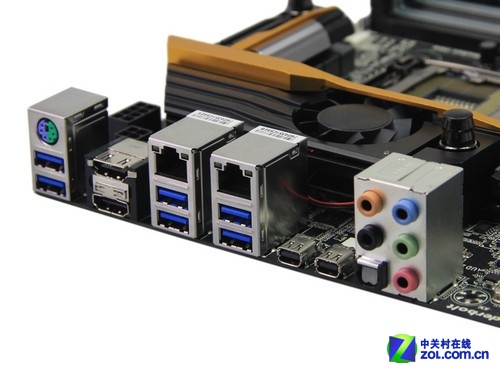

背板接口部分

    背板接口部分，主板提供了1个PS/2键鼠通用接口，6个USB3.0高速接口，2个高速网络接口，1个DP接口，1个HDMI接口，2个雷电接口，1组多声道模拟音频接口，1个数字光纤音频接口。可以看出，该板的接口规格都很高，其中USB3.0全部替代了USB2.0接口，视频输出接口上HDMI/DP/Thunderbolt也都代表了最高的视频输出规格。

提供更多可能性：板载芯片规格介绍

    对于一般用户来说，我们都知道芯片组不仅作为控制平台的核心，还起到了区分定位的作用。不过基于Z87芯片组设计的主板在规格上还是良莠不齐的，而技嘉Z87X-UD7 TH并没有忽略主板其他芯片的规格，丰富的芯片也给玩家带来了更多的可能性。

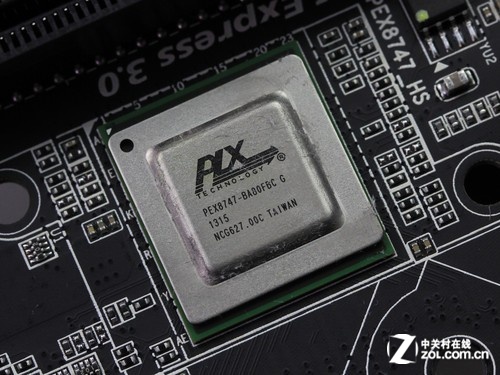

PLX PEX8747桥接芯片

    技嘉Z87X-UD7 TH板载了PLX 8747桥接芯片，这是目前PCI-E带宽分配的最好解决方案。可以根据主板上接驳的显卡相数，智能的分别带宽速度，让多卡平台潜在的性能得以最大限度的发挥出来，消除了多卡平台的性能瓶颈。

Intel WGi217V 网卡芯片

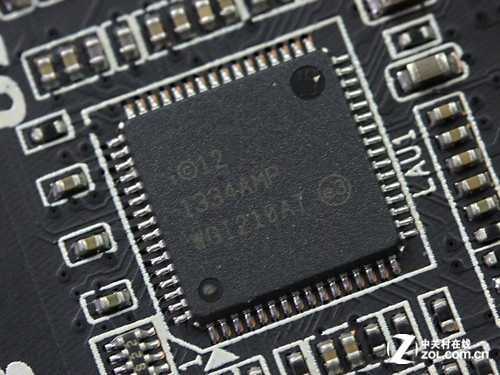

Intel WGi210AT 网卡芯片

    和技嘉Sniper系列主板不同，该板的网卡芯片并没有选择Killer E2205，而是选择了两颗Intel前兆网卡芯片，Intel WGi217V以及WGi210AT 网卡芯片可以在低系统占用率下，提供了不错的网络优化效果，并支持线路汇整功能。

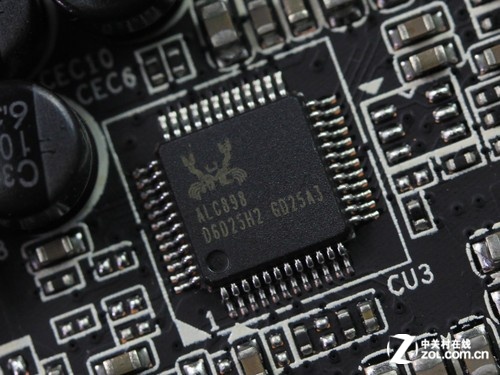

Realtek ALC898音频芯片

     在音效芯片方面，主板搭载了较为传统的Realtek ALC898方案。这是一颗Realtek高端的音效芯片，信噪比可以达到110dB。同时，主板还板载了运放芯片，可以驱动高阻抗的耳机设备，考虑到了更多用户的使用感受。

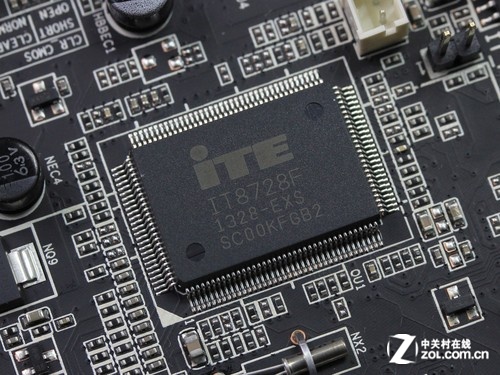

iTE IT8728F硬件监控芯片

     iTE IT8728F是一款硬件监控芯片，为Z87超频平台提供了完善的监控功能，在系统中我们可以掌握平台硬件的全部实时情况，对于超频玩家来说还是非常实用的。

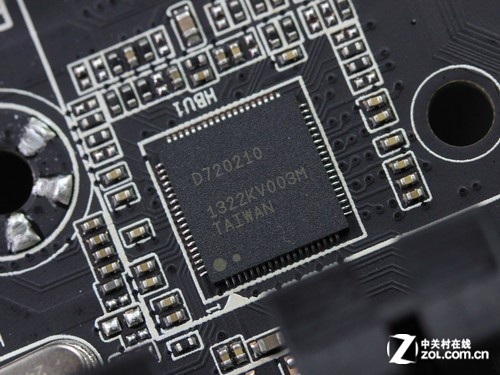

D720210 USB3.0桥接芯片

    Z87X-UD7 TH还为用户提供了更多的USB3.0接口数量，之前我们在背板上已经看到了多达6个接口，D720210芯片提供了USB3.0 HUB功能，从而实现机箱前置面板上拥有更多的高速接口。

Marvell 88SE9172

    Marvell 88SE9172是一颗SATAIII拓展芯片，该控制器基于HyperDuo嵌入式处理器技术，相比上一代芯片解决方案在性能、容量和可扩展性上都有大幅提升，从而使用户享受到固态硬盘的高速优势。

双实体BIOS保证安全 1080P界面一目了然

    BIOS作为主机进入系统前读取硬件信息的第一个步骤，在DIY装机中的重要性不言而喻，特别是对于一些高规格主板平台，在进行超频准备步骤时，对BIOS进行调试也很频繁，而技嘉显然为玩家们做好的准备。

板载BIOS选择开关

    上图中我们能看到两个开关拨片，左边的开关可以选择单/双BIOS模式，右边的则为切换实体BIOS的开关，1为主BIOS，2为备用BIOS。当用户遇到电源故障、超频失败或者BIOS更新错误等原因导致的硬件故障时，我们只要切换实体BIOS就能轻松解决问题。

双UEFI BIOS：普通模式

    在UEFI BIOS的设计上，技嘉走在了业界的前列，上图中是UEFI BIOS中的普通模式，这个界面虽然并不华丽，但层级都按照我们的习惯进行设定，对于一些DIY老玩家来说上手非常容易。

双UEFI BIOS：Dashboard模式（点击可看大图）

    相比普通模式的界面，Dashboard模式采用了1080P分辨率的界面，在同一个画面中，我们可以得到的信息更加丰富：中间部分是可以选择的标签菜单，两边则是整机硬件的各种参数信息。经过短时间的适应，1080P界面更加直观的优势就能慢慢体现出来。

自定义参数栏（点击可看大图）

    当然BIOS界面中可调节的参数很多，其中一些是玩家并不常用的，技嘉则提供了一个自定义参数栏。我们可以选取一些如CPU倍频、外频、电压，内存频率等添加到自定义参数栏中，从而满足用户日常的使用习惯，效率上也有很大提升。

针对Win8用户有特殊设计（点击可看大图）

    虽然目前使用Win7的用户还是大多数，但技嘉也考虑到了一些Win8系统的使用者，在BIOS Feature中，我们选择Win8、Win8系统验证的版本，从而满足在不同系统下的兼容性问题。

OC Touch一键超频

    技嘉的OC（超频）系列主板此前在我们的横评中取得了出色的成绩，其中为超频爱好者专属打造的OC Touch应该算是非常重要的加分项。而作为超耐久系列的旗舰主板，Z87X-UD7 TH也移植了这个特色功能。

OC Touch 一键超频按钮

    相比其他主板的超频按键，OC Touch在设计上更加凸显实用性。首先这些按键采用了类肤材质，摸上去很有手感。按键能够提供的功能非常多，除了简单的开机重启键，还有读取预存超频设置、外频倍频实时调节等等功能。

    Turbo这个按键可以说是入门超频用户的好帮手，按下此键可以自动检测CPU和内存的最佳超频配置，从而真正实现一键超频。上排的闪电图标按钮，可以提供维持主板与所有拓展设备的电力供应，即使在电脑电源关闭的情况下也能运行，在组建多显卡超频平台时，这个按键的作用就凸显出来了。

PCI-E Switch

    除了CPU超频以外，主板还对多显卡高端玩家提供了PCIE Switch切换开关，在极限4卡平台，由于整机用电较大，并且在超频等高负载的加成下，平台有可能出现稳定性问题。而这个开关可以方便的对四个显卡插槽进行单独开关，从而方便的解决问题。

雷电接口极速传输

背板部分提供了双雷电接口

    雷电接口（Thunderbolt）作为一个Intel主推的高规格接口，虽然已经应用在了苹果设备上，但在DIY硬件上却很少能看到它的身影，制造成本（包括协议购买、后续的线材成本）高可以说是影响其迅速普及的重要原因。不过技嘉Z87X-UD7 TH则在背板接口上拥有2个雷电接口，下面我们就看看雷电接口到底能给我们带来什么？

雷电接口的速度优势明显（图片来自技嘉官网）

    Thunderbolt连接技术融合了PCIExpress数据传输技术和DisplayPort显示技术，可以同时对数据和视频信号进行传输，并且每条通道都提供双向10Gbps带宽。即使对比目前主流的USB3.0高速通道，雷电接口的速度优势非常明显。

雷电接口还可以提供多屏的视频输出

    雷电接口的形状与mini DP接口一模一样，同样可以用于视频输出，其输出分辨率可以轻松达到1080P甚至是4K超清级别，并且提供最多八声道的音频。对于没有雷电接口的显示设备，我们可以通过mini DP转DP/HDMI/DVI等接口进行视频输出。

调整硬件参数：Easy Tune图形化更清晰

    虽然该板提供了双BIOS界面，但对于日常的简单调整，我们还可以在系统中进行。而EasyTune这个软件就是一个界面非常友好的窗口。

Easy Tune主界面（点击可看大图）

Smart QuickBoost 智能快速超频（点击可看大图）

    在智能快速超频界面中，其提供了多个预设的硬件参数，例如在系统空闲时可以调节成低效能模式，在进行大型3D游戏时调节成高效能模式。另外，高级用户可以进入进阶界面，从而手动自行在极小范围内调整主频，或更改CPU倍频，同时调节CPU/内存等部分的电压和频率。

Smart Fan 智能风扇（点击可看大图）

    对于超频平台，该主板还额外提供了除CPU风扇外的6个风扇插针接口，超频玩家可以选择全塔多风扇位的机箱，从而实现平台散热效率的最大化。而在Easy Tune中，Smart Fan可以实现各风扇转速的智能管控，和智能超频的设定相似，界面上预先设定了三种风扇转速模式：安静、标准、全速，用户可以根据个人的使用情况进行调节。

智能风扇 进阶模式（点击可看大图）

    另外，如果用户的经验丰富，还可以用过进阶模式，进行手动单独调整。对于平台上加装更多辅助风扇的用户，软件可以自动检测平台的整体情况，从而智能的给出一个风扇优化方案，在散热性能和静音效果上取得平衡。

功能型软件齐全：App Center提供使用便利

    如果一款主板只起到汇总其他硬件的作用，那么就算其规格再高，用料再好，都不能称之为优秀的产品。如今主板功能性则成为厂商们发挥研发实力的一个平台，一款主板到底能否为人所用，功能型软件是否丰富，使用是否方便则是重要的评判标准。

APP Center将所有软件统一管理（点击可看大图）

    为了将功能型软件更好的管理，技嘉设计了一个APP Center小软件，从而避免了桌面右下角软件小图标堆积的情况。APP Center打开后会出现在右下角，随时可以将其唤醒，界面的初始颜色为蓝色，我们还可以根据喜好调整为更加活力的橙色或绿色。

单独为BIOS更新设计了软件（点击可看大图）

    由于DIY硬件新品上市很频繁，所以也对主板的兼容性提出了新的要求，而主板厂商可以通过对BIOS“打补丁”的方式进行更新，从而增强对于其他硬件的适配性。而技嘉单独为BIOS升级更新设计了一个软件，我们可以选择本地更新、官网下载两种方式进行升级。

USB Blocker（USB接口拦截）

    USB Blocker，是一个USB接口智能拦截的小软件，对于一些重要或私密文件，我们可以通过对USB接口加设密码进行连接阻拦。而该软件还对不同的USB装置进行了分类，其智能性可见一斑。

Disk Mode Switch（硬盘模式切换）

    对于使用磁盘阵列模式的玩家，Disk Mode Switch这个小巧软件虽然并不复杂，但可以让用户在系统中一键切换硬盘模式，点击后系统自动重启调试，用户不必在进入到BIOS菜单进行设置。

ON/OFF Charge 2

    在平台开机状态下，USB接口都支持对数码设备进行充电或者数据传输，而关机充电功能则是未来主板平台的一个主流趋势。而技嘉Z87X-UD7 TH也同样支持这个功能，在ON/OFF Charge 2软件里，我们可以选择是否进行高速充电功能，或者仅充电不进行数据传输。

Smart Recovery 2

    对于磁盘数据的安全性，技嘉还提供了Smart Recovery 2这个软件，我们只需要设定备份来源磁盘和目标磁盘，数据备份并不复杂。如果在日常使用时，出现一些系统问题，我们还能通过数据备份，进行一键文件/系统还原，避免影响我们的工作。

通过手机能超频！高规格无线模块能实现

    当下无线网络环境已经在公共场所和各个家庭中所普及，所以越来越多的中高端主板上也都出现了无线模块，消费者们无需在单独购买无线网卡，也无需安装驱动就能便捷上网。技嘉Z87X-UD7 TH作为旗舰级别的主板也同样拥有这个功能，并且在应用体验上做的更好。

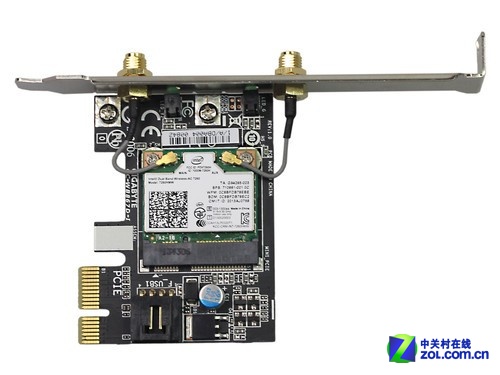

Intel Dual Band Wireless-AC 7260

    技嘉为其配备的是Intel Dual Band Wireless-AC 7260无线模块，不仅提供了WiFi和蓝牙4.0的无线数据传输，还支持代表目前最高通信标准的802.11 ac，可以在2.4GHz和5GHz的双重频率中运行。在实际使用中，我们除了可以获得稳定高速的无线网络条件，技嘉还充分运用了主板无线网络的优势：

    我们在光盘中找到了两个应用无线功能的小软件：分别是Wi-Fi Share以及Cloud Station，前者可以提供WiFi热点和无线数据共享。而Cloud Sattion可以通过我们的智能移动设备实现更多功能，甚至可以进行超频的调试，下面咱们就来试试。


技嘉在iOS系统上针对Cloud Station开发了两个小软件

    在平台上安装Cloud Station之后，使用苹果iOS系统的用户可以在商店中免费下载两个小软件：分别为PictureView及EasyTune Touch。其中PictureView可以和技嘉主板提供的Cloud Station软件建立连接，从而实现图片的云共享。下面我们放出简单的试玩视频：

    在视频中，我们可以看到手机中的图片同步到电脑屏幕的速度还是很快的，并不需要多少等待时间，软件的实用性还是值得肯定的。


EasyTune Touch提供功能还真不少


系统信息及硬件监控

    而EasyTune Touch可以算是主板上EasyTune软件的一个便携版，与主机Cloud Station的连接方式与上面视频演示的方式相同。主菜单中的信息告诉我们，不仅可以查看系统信息、硬件监控，甚至还能进行一键超频、远程控制，看来功能还真的很丰富。


用手机对PC进行硬件调校，一键超频更是不在话下

    虽然在手机上，并不能对硬件的细节进行过多的干预，但在调校这个选项中我们还是能够对CPU的外频、倍频、内存频率及电压进行简单的调试。而在一键超频功能中，我们可以预先设定两个超频参数，从而通过手机进行两段的一键超频功能。

    虽然这两个小软件的功能并不如PC软件那么丰富，但DIY之所以充满魅力，就在于其可玩性更强，而技嘉Z87X-UD 7H就为我们提供了更多的可能性。

测试平台环境及测试成绩汇总

    技嘉Z87X-UD7 TH作为一款旗舰Z87芯片组主板，对于超频平台提供了最高等级的支持，对于消费者来说虽然Haswell架构的i5-4670K和i7-4770K都支持超频，但基于主板的高端定位，在测试中我们还是为其搭配了桌面级旗舰i7-4770K以及技嘉GV-N78TOC-3GD（显卡芯片：GeForce GTX 780Ti）。

技嘉 Z87X-UD7 TH


安钛克H600水冷散热器及安钛克TP-750C电源

    为了保证所搭建的性能平台可以发挥最大能力，在电源和散热器上我们也进行了最优化的匹配，避免由于机电组建对跑分成绩带来影响。从最后的得分结果上来看，无论是图形性能还是CPU运算性能，平台都达到了Haswell目前桌面级平台的顶尖水准。当然对于超频发烧友们，技嘉超耐久技术为平台打下了坚实的基础，省下的就看玩家们自己的经验了。

总结：汇聚精华后的内敛旗舰

    2013年Intel Haswell平台推出之后，不少玩家都对新架构的处理器和全新8系主板的搭配产生了的好奇，但从过去半年多的时间上来看，Intel性能平台的表现似乎并没有达到DIY玩家心中的预期。而随Haswell平台同步推出的旗舰Z87主板，在经历了短暂的蜜月期后，并没有在性能级市场上掀起太大的风波。加之H81、B85这样的入门芯片组年底时期的大量铺货，也让高端性能平台的光芒掩盖了不少。

技嘉Z87X-UD7 TH让我们对性能平台重燃激情

    而技嘉Z87X-UD7 TH的出现，可以说为马年的性能级主板市场打响了第一炮。毕竟对于性能平台的用户，入门级平台虽然价格很低，但缺少了丰富的功能性也就让主板失去了成为主角的魅力。对于性能发烧友，无法实现超频，或者超频性能不强的主板平台显然也难入法眼。

    不过作为超耐久系列的旗舰型号，技嘉Z87X-UD7 TH在名头上可能并不会显得过于张扬，相比OC（超频）系列、Sniper（游戏）系列主板，超耐久系列首先在命名上似乎并没有什么太多的亮点，但作为超耐久系列的旗舰，其实基本上汇聚了技嘉8系主板的所有技术精华：


技嘉的超频、游戏系列都融入了超耐久系列的基因

    超豪华的16相豪华供电设计，三位一体（被动、主动、水冷）的散热支持，采用IR提供的智能数字供电解决方案，为超频打下了坚实的基础；板载的OC Touch模块，让超频发烧友的裸机平台超频更加便捷，各类监控芯片的支持，为超频的细节调试提供了最精准的数据基础。拓展插槽甚至板载了5条PCI-E插槽，保证单卡性能的同时，也实现了高端玩家梦寐以求的4卡游戏平台。

    在软件搭配上，技嘉的进步则更加明显，不仅对Easy Tune这个硬件调节软件进行了大幅度的升级，还提供了诸如EZ Setup、ON/OFF Charge 2、USB Blocker等等这些丰富而且实用的小软件，并且通过APP Center管理中心，将软件整个统一管理，并不会让用户感觉非常繁杂。

    而作为该主板的最大特色，双雷电接口提供了最高规格的数据传输功能，同时实现4K分辨率视频也并非什么难事。

    习惯的力量是很大的，我们可以将超耐久系列堪称技嘉延续品牌精神的一个传统，而超耐久技术确实也让技嘉旗下的所有主板获益，相信UD系列给我们带来的并不仅仅是高规格的产品，也是对产品品质的坚持。超耐久系列当然也是创新的，因为在无线模块这个“彩蛋”环节，在评测中竟然可以通过无线WiFi实现的两个云同步功能，惊喜之余也让我们看到了技嘉对于移动智能终端与PC平台联动上做出的努力。

技嘉Z87X-UD7 TH主板在规格上确实是非常强大，而在接口方面也是走在了时代的前列，说它是全能主板确实一点都不为过：雷电接口、智能无线模块、OC Touch……各种新颖技术令人目不暇给。
