规格功能全面进化 映泰Hi-Fi Z97WE测试

    【中关村在线】映泰Z97评测：Intel每年一度CPU升级有条不紊的进行着，前段时间刚刚发布了Haswell Refresh处理器，又迎来了新老平台的一个交接。不过稍令我们失望的是，Haswell-R并没有效仿此前超频旗舰U率先登场的方式，酷睿i7-4790的非超频旗舰还是显得有点不够给力。不过相比首发处理器稍显不怎么HardCore，9系芯片组主板则并没有丝毫的怠慢。

    作为主板厂商的映泰也第一时间的给我们带来的一款旗舰Z97主板：映泰Hi-Fi Z97WE。即使对于很多熟悉映泰主板的玩家，映泰这款主板命名的后缀“WE”也是首次出现，可以说带有了一丝神秘色彩。不过映泰主板的Hi-Fi特性在该主板上还是有充分的体现的，Hi-Fi音频毕竟已经成为映泰主板的核心竞争力，而作为9系首发主板也继承了这部分血液。另外本次映泰在主板的各个方面都有升级，除了Hi-Fi音频元素以外，全新M.2高速磁盘接口、网络优化软硬件规格、各类丰富的软件都应用其上，可谓精彩纷呈。

主板硬件规格部分：

    首先我们不多废话，直接打开主板包装盒，来看看主板的硬件规格部分，毕竟硬件规格直接决定了这款主板的定位和实用价值，之后再来慢慢剖析。

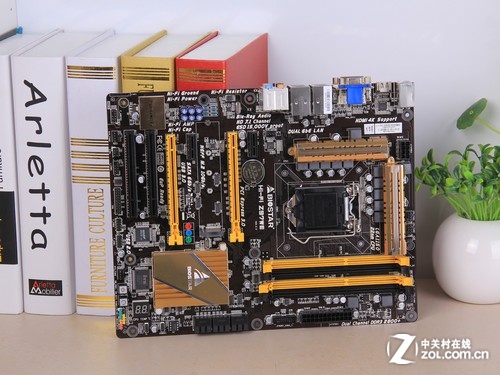

黄色成为映泰9系首发主板的新标志

    映泰Hi-Fi Z97WE在配色上可谓推翻了此前8系Hi-Fi系列主板的黑蓝设计，直接换上了更显价值的黑金配色。主板板型采用了ATX标准大板，对于一款旗舰Z97主板来说，这个规格也是理所应当，毕竟对于高端用户拓展插槽可能会用多显卡，尽量满足用户的全部需求也是旗舰主板所应该做的。

CPU核心供电部分

    CPU核心供电部分，该板提供了豪华的10相供电规格，全固态电容和全封闭电感也给主板的耐用性带来了保证。另外值得一提的是，mosfet供电芯片上方的散热片，此次映泰主板也经过了全新的设计，虽然看上去并不是很大，但这直接覆盖了整个Mos管线并且金属散热片中间是落空设计，最大限度的增加了与空气的接触面积，这也就对辅助主板PCB散热有一定的提升。CPU底座插槽为LGA 1150接口，支持Haswell、Haswell-R两代全系处理器，选择新老CPU都没问题。

拓展插槽部分

    拓展插槽部分，主板提供了双PCI-E x16显卡插槽，支持用户组建AMD的双卡交火系统，进而对高分辨率高特效的游戏有更好的流畅度支持。另外还板载了2个PCI-E x1插槽，2个PCI插槽，满足用户更多的拓展需求。当然作为本次9系主板规格上的最大亮点，映泰这款主板同样原生板载了一个M.2接口，其中10Gb/s的高带宽可以提供给SSD读写性能更宽裕的发挥空间。


内存插槽及SATAIII磁盘接口

    作为ATX大板，4条支持双通道的DIMM DDR3内存插槽也是主板的标配，最高支持2800MHz（OC）的内存频率上限，最大内存容量为32GB。磁盘接口部分，在推出M.2接口的同时，还提供了6个主流的SATAIII接口，在支持机械硬盘和固态硬盘的同时，也能支持RAID 0/1/10/5多种模式，满足了对硬盘安全新和速度的用户。

背板接口部分

    背板I/O接口部分，主板从左到右提供了1个PS/2键盘接口，2个USB2.0接口，1组高清视频输出接口（HDMI/VGA/DVI），2个双千兆网线接口，4个USB3.0高速接口，1个数字光纤音频接口，1组多声道模拟音频接口。其中双网线接口是一个颇具亮点的设计，而其中的优势后文还会详细说明。总的来说，映泰Hi-Fi Z97WE在规格上完全达到了9系主板的规格标准，其中特色的Hi-Fi音频部分也会拓展介绍。

重点板载芯片 主板BIOS界面解析

    如果说主板的硬件规格是消费者可以第一眼看到的外在部分，那么主板上的芯片部分其实也是不可分割的一个重要部分，其内在的性能和作用也是影响主板品质的一个重要因素。下面我们就来看看主板一些比较重要的板载芯片：

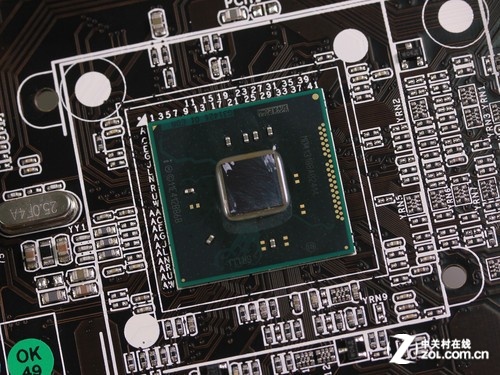

Intel最新的Z97芯片组


主控芯片组的散热片

    首先看到的就是主板的一个核心部分：Z97芯片组，下方就是南桥主控芯片所覆盖的散热片，从拆解下来的内侧中可以看到，主控芯片是通过散热橡胶与散热片直接接触，从而通过被动散热的方式直接将热量传导出去。

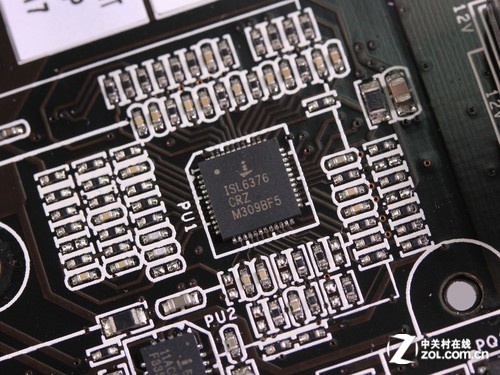

PWM智能供电管理芯片：ISL6376

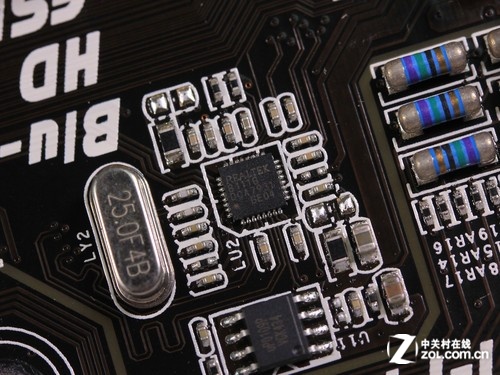

千兆网卡芯片：Realtek 8111G

    网卡芯片部分，主板板载了双千兆规格的Realtek 8111G网卡芯片，其封装相比8111E/F都还要小，可以说也给主板同时板载两颗网卡芯片提供了可行性，并且分布各占用一条PCI-E x1带宽。

隐藏在下的是Realtek ALC892音频芯片

    音频芯片则隐藏在了上图的金属屏蔽罩下方，是Realtek ALC892音频芯片，其支持最多7.1声道输出，并且可以达到蓝光高清音频的声音素质，当然音频芯片仅仅是音频的一个部分，映泰的Hi-Fi音效显然有更多的设计，后文也会有重点介绍。

主板BIOS界面简要解析：

映泰BIOS主界面（点击可看大图）

    为了方便攒机新手装机，主板的BIOS界面的人性化设计也非常重要，而映泰的AMI BIOS设计则属于简练明了风格的。如今我们可以看到的UEFI BIOS界面虽然图形化酷炫十足，但要论实用性来说，映泰支持中文显示的BIOS也是完全够用的，一些DIY老玩家也能轻松找到相关参数的调整选项。

磁盘模式以及各SATA接口所接设备（点击可看大图）

    在SATA接口选项中，我们可以调整硬盘模式，初始的AHCI模式也防止的一些新手将硬盘模式调成IDE，避免了硬盘性能别限制。另外由于主板拥有M.2接口，如果我们装配的M.2接口的SSD，在SATA界面中是看不到的。

在上图可以找到硬盘启动项，M.2接口硬盘出现了（点击可看大图）

O.N.E菜单中可以进行详细的超频设置

    在O.N.E菜单中，超频用户可以找到CPU配置这个选项，进而可以对CPU的外频、倍频、电压等多种参数进行详细设置。而调整完毕后，BIOS界面的左侧一直都有实时的监控器显示硬件的状态，我们也能知道参数调整是否成功。

板载M.2接口 SSD极速体验展现真实力

    作为9系芯片组规格上的重大进化，全新的M.2接口在映泰Hi-Fi Z97WE主板上也有体现。如果说目前最新一代的Haswell Refresh超频处理器我们尚需时日等待，那么对于准备尝鲜全新平台的核心DIY玩家，M.2接口的速度优势则体现的淋漓尽致。

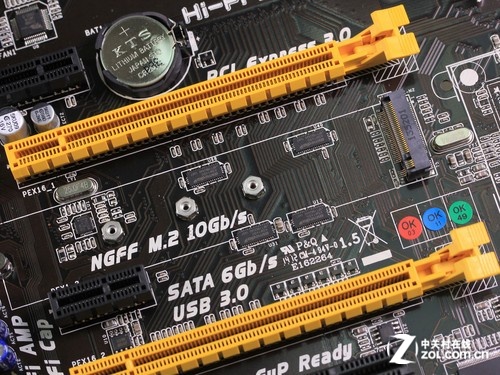

在两条PCI-E x16插槽间中板载了M.2接口

    上图中我们可以看到PCB板上印有NGFF M.2接口的标示，而NGFF就是M.2接口的旧称。而作为新一代的磁盘接口，该接口是通过PCI-E x2的通道协议传输数据的，相比传统的SATAIII接口6Gb/s的理论带宽速度，M.2接口则提供最高10Gb/s的带宽速度，提升效果非常明显。

    另外由于M.2接口固态硬盘是通过闪存颗粒的组成的，所以大容量的M.2固态硬盘面积也会相应增大，而映泰这款主板为M.2接口SSD提供了充足的面积：不同长度的SSD，主板上有相应的固定螺丝位，只要有需求，用户完全可以选择高容量的M.2接口硬盘。


M.2接口SSD：浦科特PX-AG512M6e
SATAIII接口SSD：OCZ Vertex 4 512GB

    由于支持M.2接口的都是闪存颗粒组成的SSD，所以为了对比M.2接口带来的极速体验和接口速度优势，笔者则选择了SATAIII接口的固态硬盘作为参照一方。测试软件选择了常用的ATTO Disk Benchmark，以及Crystal Disk Mark。

ATTO Disk Benchmark实测成绩：

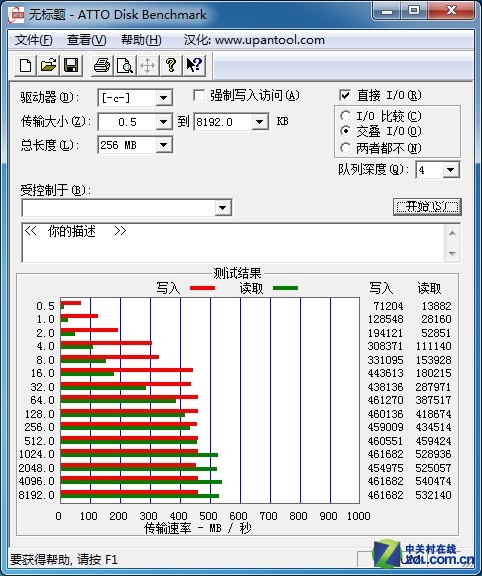

SATAIII接口速度：最大读取540MB/s，最大写入461MB/s

M.2接口速度：最大读取778MB/s，最大写入689MB/s

    ATTO Disk Benchmark是一款简单易用的磁盘传输速率检测软件，可以用来检测硬盘，U盘， 存储卡及其它可移动磁盘的读取及写入速率。M.2接口磁盘的读写速度已经远超传统的SATA 3.0接口磁盘，尤其是磁盘读取速度，已经接近了800MB/s。

Crystal Disk Mark实测成绩：

    Crystal Disk mark是一款专门为SSD所涉及的性能测试软件。它不但可以测试出SSD连续及随机的读写速度，还可以测试出SSD每秒读写（iops）各项指标的次数。在测试完毕时，软件还会给予测试SSD相应的评分，是SSD用户必不可少的测试软件。

SATAIII接口速度：最大读取439.3MB/s，最大写入458.4MB/s

M.2接口速度：最大读取733.7MB/s，最大写入646.3MB/s

    为了测试成绩更有说服力，第二个测试软件是Crystal Disk Mark，而M.2接口的SSD读写能力成绩再次爆发，读取性能在733MB/s，写入甚至也也接近了650MB/s。其中在4K QD32（随机读取测试队列深度32）这个项目中，M.2接口的读取速度更是以221.6MB/s完爆了SATAIII接口。

    从两个磁盘接口的测速表现上来看，高速的SSD的读写速度已经超过了SATAIIi接口的速度上限，所以传统的SATA接口已经限制的固态硬盘的性能。而M.2接口凭借着高带宽的优势，将固态硬盘的读写性能充分的发挥出来。目前M.2接口SSD在市场中也逐渐普及，对硬盘性能有需求的用户，映泰该主板完全可以提供接口支持。

战鼓之音：专业的Hi-Fi音频设计

    之前在介绍主板硬件规格的部分，我们并没有提到音频区域，毕竟映泰Hi-Fi系列主板的精髓就在音频部分。其中映泰Hi-Fi Z97WE主板就延续了第二代Hi-Fi智能天籁音效系统的优势，通过软硬件搭配的方式给我们带来悦耳的声音。

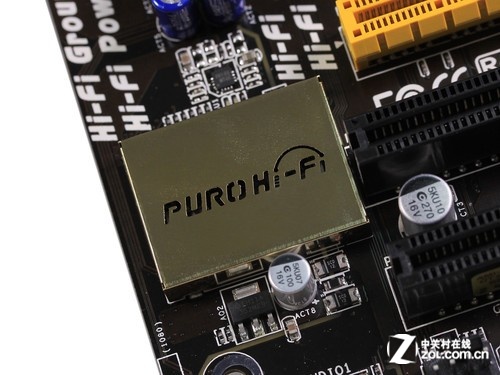

法拉第金属电磁屏蔽罩

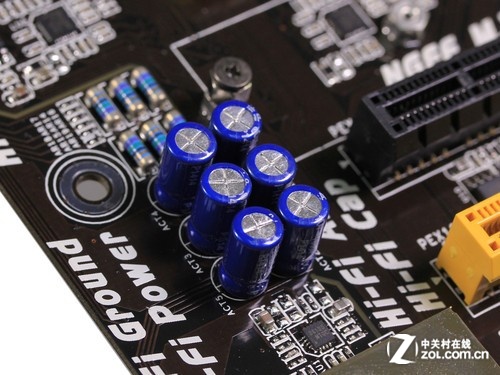

应用在专业音频的电容用料

    主板的音频部分很容易受到主板其他板卡组件的高频影响，而映泰音频部分则进行了独立划分，用一条LED分割线将音频与拓展插槽部分相分隔开。另外在音频芯片部分，主板也为其添加了一个法拉第金属防护罩，从音频的输出根源起到保护作用。

    而好的声音输出也需要专业的音频电容作为基础，映泰这款主板则提供了音响级别的无极性电容，以及同为音响级别的金属薄膜电容，让主板的音频输出并不会一般板载音频那样干涩，而声音更加浑厚、深沉，特别是对于低音效果有明显的加强。

前置音频面板插针

    主板还提供了耳机功放放大器，让音频爱好者的专业高阻抗耳机也能有发挥空间。并且我们都知道，一般用户耳机接口都会插在机箱的前置耳机接口上，所以映泰为了方便用户也为前置音频提供了功放芯片，并且可以应用SmartEar智能耳放增益：

Smart Ear软件界面

打开Smart Ear软件，可以智能获得不俗的音频听音效果

    专业的音频硬件提供的是音质基础，而Smart Ear智能耳放增益软件则是更加人性化的进步。软件的音频旋钮可以像一般音频软件那样调整音频音量，而中间的（Hi/LO）则提供了两种耳放放大效果，如果我们的耳机阻抗达到600Ω，那么选择Hi这个级别。不过对于诸如AKG这样的专业耳机，有的阻抗并不是太大，我们选择LO这个选项即可，在提供更强的声压的同时也会降低一定的低噪。

    值得一提的是：对于不同阻抗的耳机，这个智能耳放增益软件还能自动调整输出的声音大小，也避免了用耳机听音时的爆音出现，还是一个非常贴心的设计。

网络优化的全面升级 无线遥控颇具实用性

    随着网络基础速度的提升，终端用户家中的宽带网络也都进入了光纤时代，这不仅仅是用户追求更高的下载速度，电竞游戏也需要更好的网络环境。而映泰Hi-Fi Z97WE本次在网络优化上也下足了功夫，其中首屈一指的就是双千兆网卡设计。

双千兆网卡：带宽速度升级

    双千兆网卡拥有独一无二的优势：首先因为主板的采用了两颗Realtek 8111G网卡芯片，所以在接一根网线时，网络数据可以输送给两个网卡。网络带宽进而就从1G升级为了2G，另外两个网卡还能智能调节网络负载，数据的传输也更加高效。

双网线接口设计

    双千兆网卡在前面的芯片规格中已经提到，而背板接口上也带有两个网线接口。其中两个千兆网卡都带有防雷线路，有效降低了雷击概率，假如网卡被雷电或者意外静电所损伤，我们还拥有另外一个网卡和网络接口可以使用。

Smart Speed LAN界面

    对于游戏玩家来说，具有网络优化功能的软件也是必不可少的，其中映泰也在本次9系首发主板Hi-Fi Z97WE中附带了Smart Speed LAN这个优化软件。在模式选择中，我们可以根据目前的应用选择不同模式，其中线上游戏大都进行的是网络数据的小包传输，所以游戏模式可以针对小包数据进行优化，游戏时选择游戏模式即可；而网络在线高清视频，涉及的更多是大包数据，这里我们选择串流模式即可。

可以调整应用程序网络资源使用的优先级

    另外我们还可以在应用程序这个选项中，对单独程序进行优先级的调整。QQ视频通话、YY语音、各类网络游戏、P2P下载软件都可以调整，我们甚至可以搭配组合，从而实现多网络资源任务的同时高速进行，并且保证都能达到实际使用需求。

无线遥控软件很实用：

    BIO REMOTE 2是映泰Hi-Fi Z97WE主板在软件上的一大亮点，智能移动设备与桌面PC平台的联动性得以更好的实现，相比上一代BIO REMOTE进化还是很大的。在PC端我们安装软件之后，无论是Android平台还是iOS平台，都能下载到这个无线遥控程序，下面我们以iOS平台进行试用。


BIO REMOTE 2软件界面

    左上图是BIO REMOTE 2软件的初始遥控界面，该界面设计的类似一个遥控器，可以模拟红外遥控器的操作，非常适合远离PC平台的情况下进行多媒体操作。不过首先我们需要先与基于映泰Hi-Fi Z97WE的平台进行一个连接，PC后台运行的客户端可以显示所用的IP地址。在手机中的IP地址上，照着填写即可建立同步连接。


软件支持一些常用的影音播放软件，另外支持PPT操作也非常实用

    建立好连接之后，由于手机APP上支持一些常用的影音播放软件（千千静听、暴风影音、KMPlayer、PPstream等），我们只需要选择对应的软件，就能在刚才的遥控模式中进行操作。另外BIO REMOTE 2还支持PPT模式，通过点击Virtual Laser开关，还能将PC端的鼠标变成一个红点，形成一个虚拟的激光指示，并且支持前后翻页等基础操作，这个功能还是实用性相当强，可以真真正正的给我们的学习工作提供辅助。

超频/节能/人性化：其他功能性软件一览

    除了提到的智能耳放增益软件、网络优化软件、无线遥控软件以外，映泰Hi-Fi Z97WE随主板光盘附赠的软件还有不少呢，覆盖了超频、节能、快速启动、BIOS升级等等，下面我们就来简要介绍一下：

超频软件：Toverclocker

超频调整后还可以进行检测

    对于超频爱好者，如果每次超频都需要重启机器进入BIOS调节，那可真是非常的麻烦。而映泰Hi-Fi Z97WE则提供了一个Toverclocker超频软件，在系统中就能随时启动，里面可以对CPU的外频、倍频、以及电压进行调节，并且有实时的CPU/内存/主板温度检测，保证超频的稳定性。另外在调整完CPU参数后，我们还能点击Test按钮进行检测，如果测试通过也就初步证明了这个超频状态的稳定性，如果不进行重负载的应用，基本上无需继续其他的验证了。

节能软件：Green Power Utility

    即使是Z97这样的超频平台，真正用到CPU百分百性能的情况还属于少数，而映泰也给我们带来了Green Power Utility（G.P.U）节能软件。通过软件，我们可以调整CPU的使用情况，在节能和性能做出平衡，而软件在CPU性能从低到高分为了四档，我们可以傻瓜式调节。当然也可以选择Auto自动选项，平台会根据硬件实时的使用情况对CPU参数进行调节。

智能BIOS更新：BIOS Update

    由于目前9系芯片组刚刚推出，未来BIOS可能会稳定性和兼容性更强的版本更新，而为了方便用户映泰也提供了一个BIOS Update软件，通过软件可以智能的连接映泰官网，检测BIOS是否是最新版本。通过软件还能进行BIOS更新和备份应用。

遇到问题可以发邮件给映泰官方：eHot-Line

    用户在使用映泰主板的软硬件遇到问题怎么办，除了可以在主板说明书中查找解决方法，主板还特意附带了一个eHot-Line（邮箱热线）软件。我们可以直接通过邮件的方式，向映泰的技术人员寻求帮助，如果一些高端发烧友发现主板有什么问题还能及时汇报，可以说拉近了用户与映泰技术研发之间的距离。

附赠安全软件半年的试用期：BullGuard

    为了保护用户平台的使用安全，映泰Hi-Fi Z97WE附赠的光盘中还赠送了Bull Guard网络安全软件，我们只需要注册就能拥有半年的免费使用权，这也是主板的一个附件价值体现。

测试平台介绍及测试成绩汇总：

    由于Intel最新的Haswell Refresh仅仅推出了酷睿i7-4790处理器，旗舰的超频处理器还需等待一段时日，所以在进行主板平台的验证测试中，我们还是选择了Haswell架构的酷睿i7-4770K。从而对比一下于上一代Z87主板是否性能表现相同。在其他硬件部分上：硬盘选择了希捷酷鱼单碟1TB，内存是威刚XMP内存条1600MHz（4GBx2）。

威刚XPG 1600内存


安钛克H600水冷散热器及安钛克TP-750C电源

    测试项目包括：国际象棋、SuperPi、wPrime、CineBench、3DMark11，详细硬件、软件驱动及测试成绩汇总如下表所示：

除了音频设计，映泰Hi-Fi Z97WE的功能有了全面的提升

测试分析及全文总结：

    为了保证所搭建的性能平台可以发挥最大能力，在电源和散热器上我们也进行了最优化的匹配，避免由于机电组件对跑分成绩带来影响。从最终跑分成绩上来看，该板发挥出了Intel酷睿i7-4770K应有的性能，在CPU单核、多核测试项目中，其运算性能都得到了充分的发挥。不过9系主板的实力显然还有很大的空间可挖，毕竟支持号称“Devil's Canyon”的超频U才是这款主板的终极目的。

    经过对映泰Hi-Fi Z97WE全方位的分析，我们发现映泰Hi-Fi系列在9系主板上的首发还是亮点不少的：除了系列传统的Hi-Fi音效设计，M.2接口也原生板载对高速SSD的性能发挥有更大帮助。当然在重视网络优化的大趋势下，映泰也在软硬件上提供双重优化方案（软件：Smart Speed Lan/硬件：双千兆网卡芯片）。功能性也是旗舰Z97芯片组主板的一个必须发力的重点，而该板的附带软件阵容也有了长足的进步，其中BIO REMOTE 2（无线遥控）这个功能给我们的印象深刻，我们不仅可以用来遥控鼠标，还支持影音播放、PPT演示，相当具有实用性。

    消费者们最关心的售价问题，Hi-Fi Z97WE也延续了映泰一贯的亲民之风，官方首发报价为999元，可以说是主打主流性能用户的一款力作。另外在电商上，映泰这款主板的首发报价更是直接来到了888元，再次提升了作为Z97旗舰主板的性价比。至于映泰后面还会给我们带来什么9系主板新品，是更加高端的，还是更加入门的，就让我们拭目以待吧。

Haswell Refresh处理器和其9系平台的升级带来了新的高速接口，而映泰Hi-Fi Z97WE主板也同样带着更高的规格和更好的声音效果来了。
